Reversible Drum Vac
multifunktionaler Flüssigsauger mit 2-Wege-Pumpensystem für die Industrie
Was ist ein Flüssigsauger mit einem 2 Wege-Pumpensystem (Reversible Drum Vac)?
Ein Flüssigsauger ist eine sichere sowie wartungsfreie Methode, um folgende Materialien wieder zu gewinnen:
- Kühlmittel/Emulsion ggf. auch mit Spänen vermischt
- Hydrauliköl
- Ausgelaufene Flüssigkeiten
- Späne
- überschüssiges Öl
- Abwasser
Warum ein Flüssigkeitssauger mit einem 2 Wege-Pumpensystem – was ist das Besondere am Reversible Drum Vac?
Elektrisch betriebene „Universal“-Flüssigsauger sind nicht für den Einsatz im industriellen Umfeld geschaffen. Folglich nutzen sich die Motoren schnell ab und Laufräder verstopfen. Der Reversible Drum Vac Flüssigsauger benötigt keine Elektrizität und verfügt über keine beweglichen Teile, so dass ein wartungsfreier Betrieb gewährleistet ist. Ein automatisches Absperrventil verhindert das Aus- und Überlaufen.

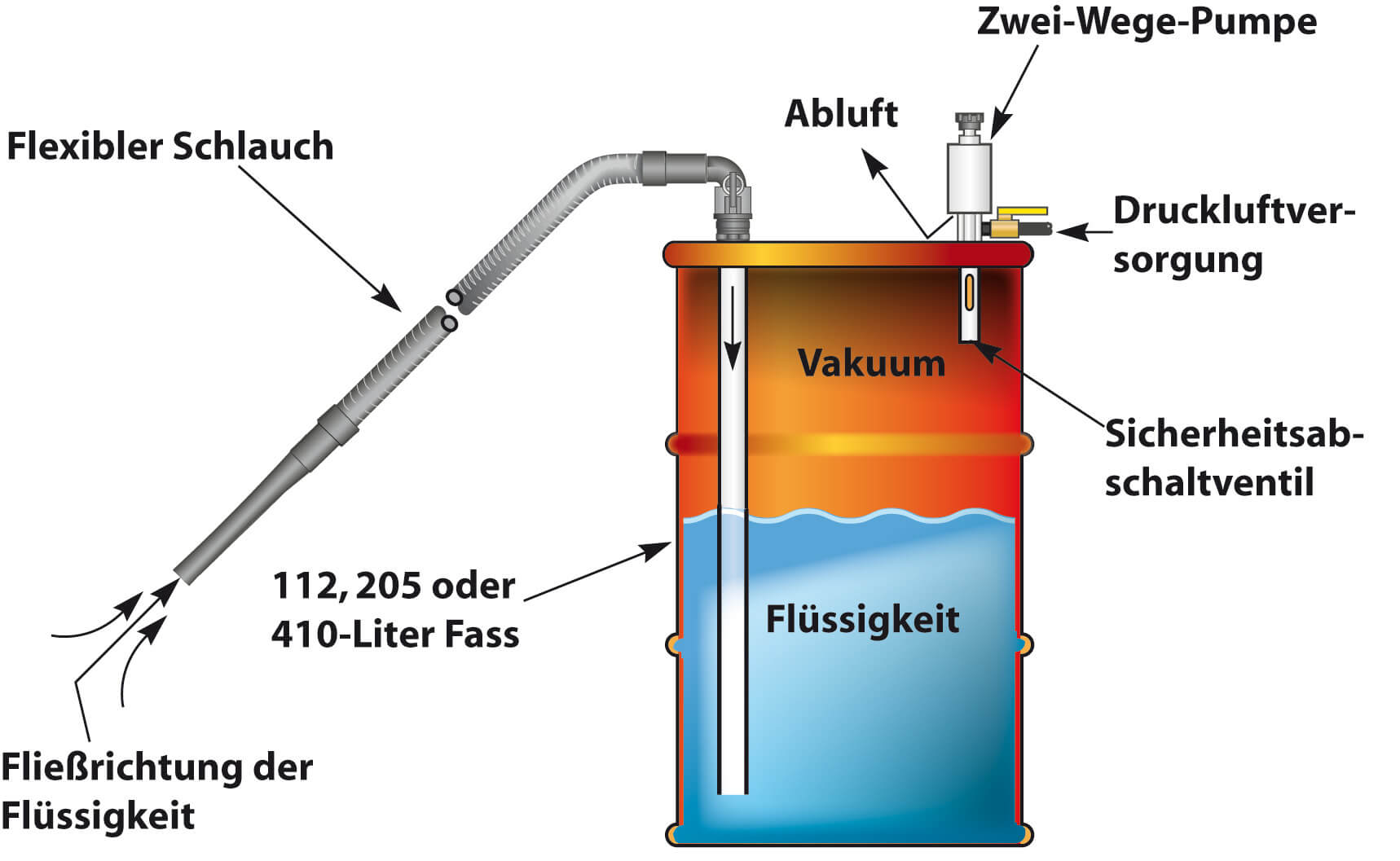

Der mit Druckluft betriebene Flüssigkeitssauger (Reversible Drum Vac System) lässt sich schnell an einen 112-, 205- oder 410-Liter-Spundbehälter anschließen. Durch die kraftvolle Saugleistung wird beispielsweise ein 205-Liter-Fass in weniger als zwei Minuten gefüllt. Durch eine einfache Knopfdrehung sorgt die gleiche Edelstahlpumpe für eine schnelle Leerung des Fasses. Innerhalb von Minuten lassen sich Sammelbehälter für Kühlmittel leicht auffüllen, ausgelaufene Flüssigkeiten aufsaugen oder kontaminierte Flüssigkeiten in Filtrierungstanks umfüllen. Die Strömungsrate in das und aus dem Fass lässt sich mit dem Knopf regeln. Damit eignet es sich ideal für die Verteilung von Flüssigkeiten.
Warnhinweis: Nicht mit Stoffen mit niedrigem Flammpunkt oder mit leicht entzündlichen Flüssigkeiten, wie Heizöl, Alkohol, Waschbenzin, Benzin oder Kerosin, verwenden!

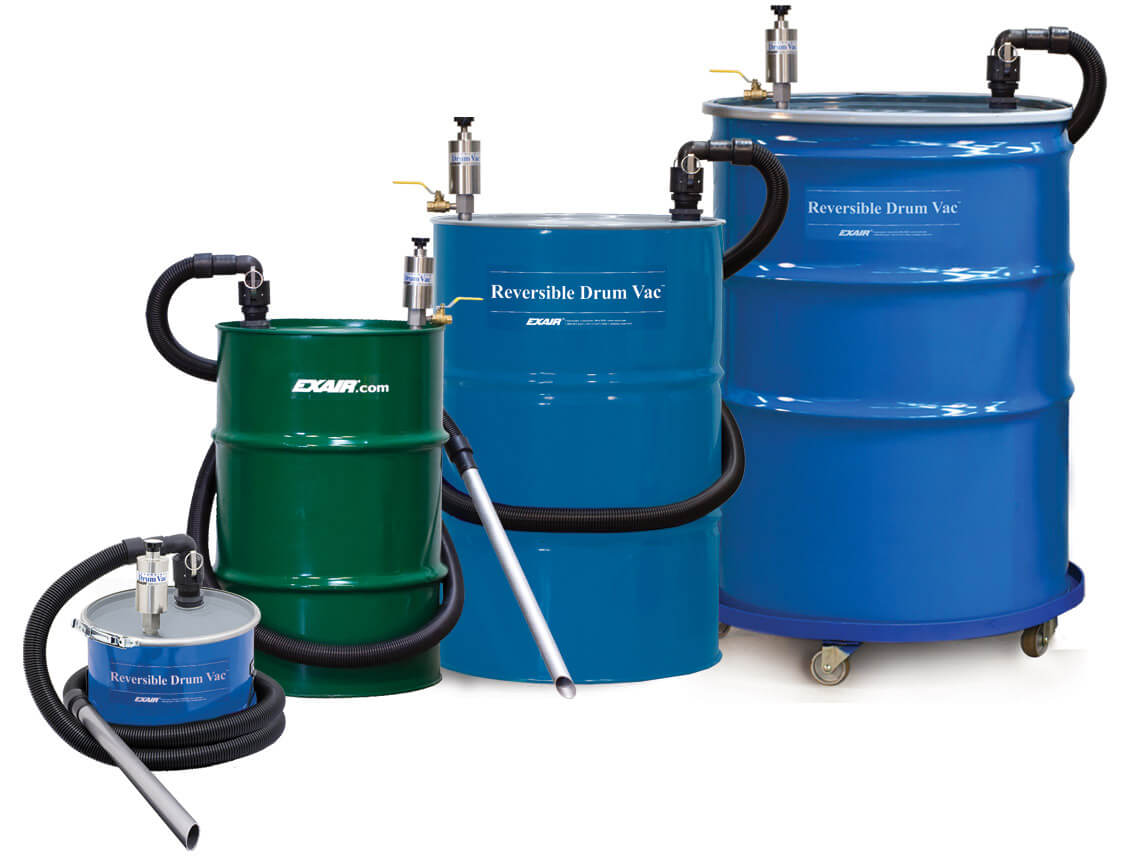

Modelle & Kits
Reversible Drum Vac System
Das Reversible Drum Vac System von EXAIR lässt sich schnell an jedem geschlossenen 112/205/410 Liter-Fass anbringen. Sein druckluftbetriebenes Vakuum füllt ein 205-Liter-Fass in weniger als zwei Minuten. Durch einfaches Drehen eines Knopfes entleert die gleiche Edelstahlpumpe das Fass schnell wieder. Der Reversible Drum Vac benötigt keinen Strom und hat keine beweglichen Teile, so dass ein wartungsfreier Betrieb gewährleistet ist. Ein automatisches Sicherheitsabsperrventil verhindert ein Auslaufen oder Überfüllen. Ist das Fass außerdem voll, so ändert sich der Klang.
Deluxe Reversible Drum Vac System
Die Deluxe-Fasssaugsysteme enthalten eine Zwei-Wege-Pumpe (1/4 NPT), ein Absperrventil, einen 3 m langen flexiblen Saugschlauch (38 mm Innendurchmesser) mit 90°-Schnellkupplung, ein Aluminiumrohr, einen Fasswagen, ein ABS-Auffangset, 2 Verlängerungsrohre, ein Fugenreinigungswerkzeug, ein Skimmer-Werkzeug und einen Werkzeughalter (Fass nicht im Lieferumfang enthalten).
Premium Reversible Drum Vac System
Neben allen Funktionen des Deluxe Reversible Drum Vac Systems beinhaltet das Premium System ein 18, 112, 205 oder 410 Liter-Fass mit passendem Deckel und Verschlussring sowie einen 6,1 m langen Druckluftschlauch.
Mini Reversible Drum Vac System
Das Mini Reversible Drum Vac System von EXAIR liefert die gleiche Zweiwege-Pumpaktion für kleine Aufgaben. Es wird komplett mit einem 18 Liter-Behälter und allen Zubehörteilen geliefert.
Anwendungsbeispiele:
Ein Premium Reversible Drum Vac im Einsatz: Ölwannen und Sammelbehälter lassen sich mit dem Zweiwege-Saugpumpen-System schnell und einfach befüllen oder leeren.
Das Spill Recovery Kit, das hier mit dem Mini Reversible Drum Vac verwendet wird, saugt verschüttete Flüssigkeiten auf.
Anwendungsvideo
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenDas druckluftbetriebene Reversible Drum Vac System von EXAIR lässt sich schnell auf jedes 205-Liter-Spundfass montieren. Mit der starken Saugleistung wird das Fass in weniger als zwei Minuten gefüllt. Ist es voll, so macht sich das am verändernden Klang im Fass bemerkbar. Dann einfach an einem Knopf drehen, und die gleiche Edelstahl-Pumpe leert das Fass innerhalb kurzer Zeit aus.
Innerhalb weniger Minuten können Sammelbehälter für Kühlmittel einfach wieder aufgefüllt, ausgelaufene Flüssigkeiten aufgesaugt oder kontaminierte Flüssigkeiten in Filtertanks umgefüllt werden. Die Fördermenge kann in beide Pumprichtungen mit einem Regler eingestellt werden – ideal für die Abgabe von Flüssigkeiten.
Weitere Produktinformationen

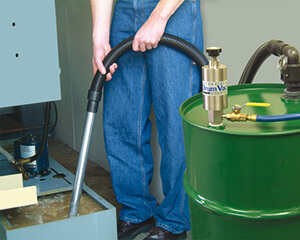

 Modell 6196-30, Reversible Drum Vac System (30 Gallonen-Fass, ca. 112 l) leert den Kühlmittelsammelbehälter einer CNC-Maschine. |
Technische Daten
| Eingangsdruck | Luftverbrauch | Unterdruck | Wasserdurchfluss | Geräuschpegel | |
|---|---|---|---|---|---|
| BAR | SLPM | “H20 | mm Hg | LPM | dBA |
| 5.5 | 538 | 96 | 179 | 114 | 86 |
BSP-Gewinde erhältlich – bitte wenden Sie sich an uns.
| Modell | Beschreibung |
|---|---|
| 6196 | Reversible Drum Vac System für ein 205 Liter Fass, enthällt ein Zweiwegepumpteil (1/4″ NPT), ein Absperrventil, 3 m langen, flexiblen Saugschlauch (38 mm ID) mit 90° Schnellverschlusswinkelverbindung, Aluminiumstab (Fass nicht enthalten) |
| 6196-30 | Reversible Drum Vac System für ein 112 Liter Fass (Fass nicht enthalten), ansonsten Ausstattung wie Modell 6196 |
| 6196-110 | Reversible Drum Vac System für ein 410 Liter Fass (Fass nicht enthalten), ansonsten Ausstattung wie Modell 6196 |
| 6196-5 | Mini Reversible Drum Vac System, inklusive 18 Liter Fass mit Verschlussring und Deckel, enthällt ein Zweiwegepumpteil (1/4″ NPT), ein Absperrventil, 3 m langen, flexiblen Saugschlauch (38 mm ID) mit 90° Schnellverschlusswinkelverbindung,(1) Aluminiumstab, ABS-Stab + Doppelblattgummischrubber (=Absaug-Bodensatz-Set), (2) Verlängerungsrohre, Fugendüse und Siphondüse |
| 6296 | Deluxe Reversible Drum Vac System, Ausstattung wie Modell 6196, jedoch zusältzlich Fassroller, ABS-Stab + Doppelblattgummischrubber (= Absaug-Bodensatz-Set), (2) Verlängerungsrohre, Fugendüse, Siphondüse und magnetische Werkzeughalterung für Zubehör (Fass nicht enthalten) |
| 6296-30 | Deluxe Reversible Drum Vac System für ein 112 Liter Fass (Fass nicht enthalten), ansonsten Ausstattung wie Modell 6296 |
| 6296-5 | Deluxe Mini Reversible Drum Vac System für ein 18 Liter Fass (Fass enthalten), ansonsten Ausstattung wie Modell 6196-5 und zusätzlich Fassroller |
| 6396 | Premium Reversible Drum Vac System, Ausstattung wie Modell 6196, jedoch inklusive 205 Liter Fass mit Verschlussring und Deckel, Fassroller, ABS-Stab + Doppelblattgummischrubber (= Absaug-Bodensatz-Set), 6,10 m langen Druckluftschlauch, magnetische Werkzeughalterung für Zubehör, robuste Aluminiumwerkzeuge: (2) Fugendüsen (279 mm und 610 mm) + (1) Siphondüse |
| 6396-30 | Premium Reversible Drum Vac System für ein 112 Liter Fass (Fass enthalten), ansonsten Ausstattung wie Modell 6396 |
| 6396-110 | Premium Reversible Drum Vac System für ein 410 Liter Fass (Fass enthalten), ansonsten Ausstattung wie Modell 6396 |
| 6091 | Reversible Drum Vac (nur Pumpe, in allen oben aufgeführten Systemen enthalten), ohne Zubehör |

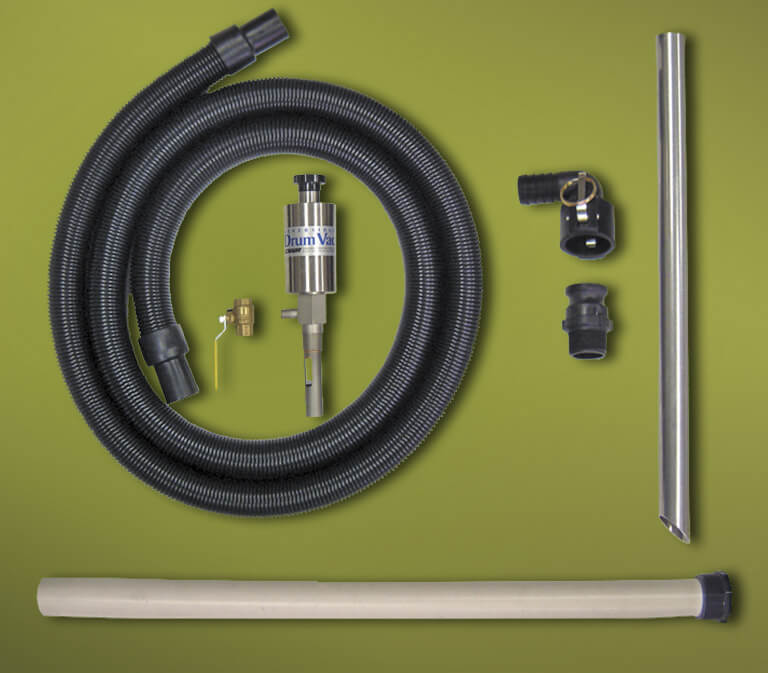

 Die Modelle 6196 und 6196-30 Reversible Drum Vac Systeme |
 Das Modell 6296, Deluxe Reversible Drum Vac System, enthält zusätzlich einen Fassroller,einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Saugschlauch und alle Zubehörteile. |

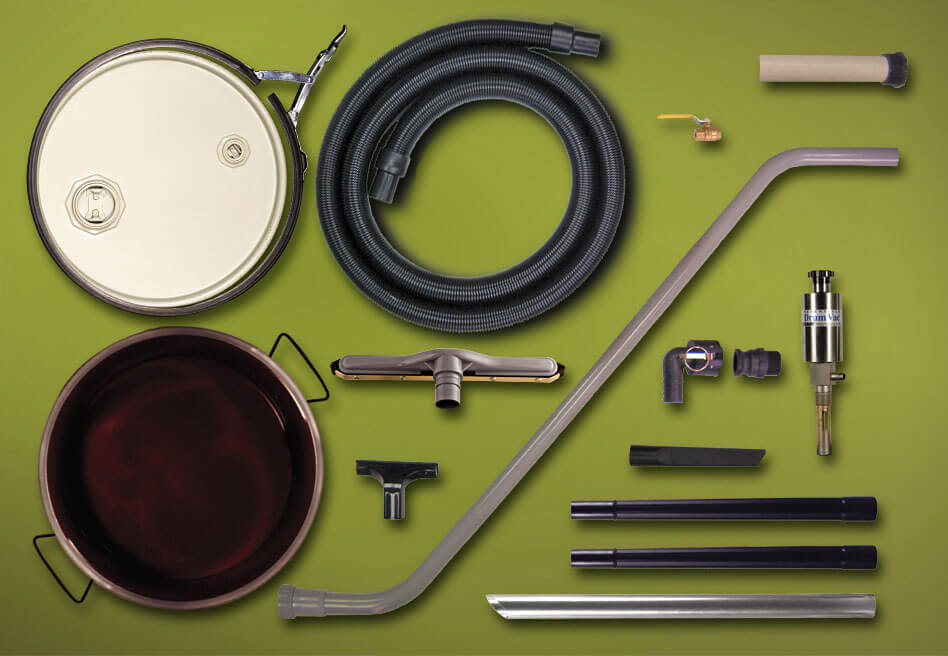

 Das Mini Reversible Drum Vac System, Modell 6196-5, beinhaltet einen 18 Liter Behälter mit Deckel, einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Vakuumschlauch, Spanstab und Zubehörteile. |
 Das Modell Premium Reversible Drum Vac System enthält das Fass und zusätzlich einen Fassroller, weitere strapazierfähige Aluminiumwerkzeuge, einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Saugschlauch, Werkzeughalter und alle Zubehörteile. |
| Modell | Beschreibung |
|---|---|
| XXXX | Passende Wartungseinheiten und Filter auf Anfrage erhältlich |
| 6901 | Absaug-Bodensatz-Set enthält einteiligen ABS-Stab (1372 mm) und einen Doppelblattgummischrubber (356 mm) |
| 9041 | Fassroller für 205 Liter Standardfass |
| 9041-5/-30/-110 | Fassroller für 18/112/410 Liter Fass |
| 901067 | nur Fass 205 Liter |
| 901067-5/-30/-110 | nur Fass 18/112/410 Liter |
| 900097 | Zubehör extra, 1x Fugendüse, 1x Flachdüse, 2x Verlängerungsrohr (je 48,3 cm) |
| 901176 | Magnetischer Werkzeughalter für Zubehör |
| 6569-20 | 6,10 m langer Schlauch, 38 mm (1-1/2″) Innendurchmesser |
| 901023 | Hochleistungs-Fugendüse Aluminium 11″ 279mm, passt zum Schlauch 6569/6580 |
| 901024 | Hochleistungs-Fugendüse Aluminium 24″/610mm lang, passt zum Schlauch 6569/6580 |
| 901025 | Hochleistungs-Bodendüse Alu, 152mm breit (ohne Gummilippe), passend zum Schlauch 6569/6580 |
| 6565 | Fugen-/Siphondüse für Vac-u-Gun und Drum Vac, zu Rohr 6568 |
| 6566 | Flach-Abstreiferdüse für Vac-u-Gun und Drum Vac, 133mm breit, zu Rohr 6568 |
| 6580 | Antistatik Vakuum-Schlauch ID 1,5 Zoll 3 Meter lang, innen lang |
| 6707 | 90° Schnellkupplung und Verbindung für Schlauch, Zubehör zu Drum Vac |
| 6708 | Verbindungsstück 1 1/2″ NPT gerade, zwischen 6707+6711, zu Drum Vac/Chip Trapper |
| 6711 | Drum Vac und Chip Trapper Steigrohr in Kunststoff mit Reduktion 2” auf 1 1/2″ NPT, für 205 L Fass |
| 6711-110 | Drum Vac Steigrohr, Kunststoff, mit 2″ NPT-Adapter für 410 L Fass |
| 6711-30 | Drum Vac Steigrohr, Kunststoff, mit 2″ NPT-Adapter für 112 L Fass |
| 6812 | Aluminium-Saug-Rohr abgeschrägt für Chip-Vac und Drum-Vac zum Schlauch 6569 |
| 6816 | Spannring für Deckel 6819 für 205 Liter Fass Drum Vac, Chip Trapper etc. |
| 6816-110 | Spannring für Deckel am Faß 410 Liter |
| 6816-30 | Spannring für Deckel am Faß 112 Liter |
| 6818 | Fassdeckel zu amerik. Fass 205 l (55 Gallonen), für alle Drum Vacs |
| 6818-110 | Fassdeckel zu amerik. Fass 410 l (110 Gallonen), für alle Drum Vacs |
| 6818-30 | Fassdeckel zu amerik. Fass 112 l (30 Gallonen), für alle Drum Vacs |
| 6821 | O-Ring/Dichtung zu 90° Schnellkupplung (6707) zu Drum Vac |
| 901023 | Hochleistungs-Fugendüse Aluminium 11″ 279mm, passt zum Schlauch 6569/6580 |
| 901024 | Hochleistungs-Fugendüse Aluminium 24″/610mm lang, passt zum Schlauch 6569/6580 |
| 901025 | Hochleistungs-Bodendüse Alu, 152mm breit (ohne Gummilippe), passend zum Schlauch 6569/6580 |
| 901086 | Druckluft-Schlauch flexibel, für DrumVac und High Lift DV, Chip Trapper |
| 6091 | Reversible Drum Vac (nur Pumpe) + Chip Trapper |
| 9001 | Automatischer Wasserfilter Abscheider – 3/8 NPT, 1841 Normliter/min. (65 SCFM) |
| 9005 | Ölabscheider – 3/8 NPT, 425-1048 l/min. (15 – 37 SCFM) |
| 901067-5 | Fass 18 Liter |
Die Modelle 6196 und 6196-30 Reversible Drum Vac Systeme |
Das Modell 6296, Deluxe Reversible Drum Vac System, enthält zusätzlich einen Fassroller,einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Saugschlauch und alle Zubehörteile. |
Das Mini Reversible Drum Vac System, Modell 6196-5, beinhaltet einen 18 Liter Behälter mit Deckel, einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Vakuumschlauch, Spanstab und Zubehörteile. |
Das Modell Premium Reversible Drum Vac System enthält das Fass und zusätzlich einen Fassroller, weitere strapazierfähige Aluminiumwerkzeuge, einen ABS-Stab + Doppelgummischrubber (= Absaug-Bodensatz-Set), Saugschlauch, Werkzeughalter und alle Zubehörteile. |
FAQ’s
Ja, auch andere Chemikalien als Kühlmittel können für die Verwendung mit dem Reversible Drum Vac geeignet sein. Wenden Sie sich an einen Anwendungstechniker, um eine Liste der Werkstoffe für die verschiedenen Komponenten des Reversible Drum Vac zu erhalten. So können Sie feststellen, ob die von Ihnen verwendete Chemikalie für die Verwendung mit den Komponenten des Flüssigsaugers geeignet ist.
Aufgrund des PVC-Standrohrs liegt die maximale Temperatur für das Reversible Drum Vac System bei 60°C (140°F).
Ja, andere Chemikalien als Kühlmittel können für den Reversible Drum Vac geeignet sein. Wenden Sie sich an einen Anwendungsingenieur, um eine Liste der Werkstoffe für die verschiedenen Komponenten des Reversible Drum Vac zu erhalten. So können Sie feststellen, ob die von Ihnen verwendete Chemikalie für die Verwendung mit den Komponenten des Reversible Drum Vac geeignet ist.
Der Drum Vac Fasssauger kann bei einem Eingangsdruck von 80 PSIG einen vertikalen Hub von ca. 9 Fuß erzeugen. Unser High Lift Reversible Drum Vac kann ca. 15 Fuß vertikalen Hub bei 80 PSIG Eingangsdruck erzeugen.
Der Drum Vac Fasssauger wurde entwickelt, um Flüssigkeiten durch die Erzeugung eines Vakuums in jedem verschlossenen 55-Gallonen-Fass aufzunehmen. Der Reversible Drum Vac kann das Fass auch entleeren, indem er einen Druck in das Fass einbringt. Das Risiko eines Überdrucks wird durch ein sensibles Überdruckventil, das in den Reversible Drum Vac eingebaut ist, eliminiert.
Bei unseren Industriesaugern handelt es sich um gehärtete, verschleißbeständige Konstruktionen. Zudem können unsere Sauger einiges vertragen. So sind sie beispielsweise für die häufige Nutzung in staubiger Umgebung optimiert. Des Weiteren gibt es keine beweglichen Teile. Das bedeutet, dass unsere Industriesauger nahezu wartungsfrei sind.
Diese Widerstandsfähigkeit hat demgemäß zur Folge, dass unsere Industriesauger vor allem auf raue, industrielle Umgebungen ausgelegt sind.
Sollte der Industriesauger auf empfindliche Oberflächen gestellt bzw. transportiert werden, bitten wir Sie entsprechende Schutzvorkehrungen zu treffen.
Auf Wunsch können Sie den praktischen Fassroller mitbestellen, bzw. dieser ist im Lieferumfang eines Industriesaugers bei einigen Modellen inbegriffen. Dadurch können Sie den Industriesauger leicht an den benötigten Ort transportieren. Sie sparen Kraft und vermeiden nebenher unschöne Kratzer auf dem Boden.
Je nach Modell erhalten Sie zudem verschiedene Filter, Schläuche, robuste Aluminium-Aufsätze plus Werkzeughalter (in magnetischer Ausführung), Absperrventile und Manometer.
Zudem können Sie jedes Zubehör auch einzeln bestellen.
Wir besprechen mit Ihnen gern Ihren Bedarf. Kontaktieren Sie uns.
Unsere Industriesauger dürfen nicht mit leicht entzündlichen Materialien verwendet werden. Bei diesen beiden Arten von Industriesaugern besteht die Möglichkeit der statischen Aufladung. Dieses Phänomen wird durch einfache Vorgänge, wie das Ansaugen des Materials bzw. durch die Reibung des Materials mit dem Schlauch, ausgelöst.
Wir beraten Sie gern, um die Sicherheit in Ihrem Unternehmen und bei Ihrer Anwendung zu gewährleisten. Kontaktieren Sie uns.
