Chip Trapper™ – Unser innovativer Industriesauger für Späne und Emulsionen – abpumpen auf eine Höhe bis zu 2,5 m!
Was ist der Chip Trapper Spänefänger?
Sie möchten Kühlmittel oder Emulsionen von Spänen bzw. anderen Feststoffen trennen, um die extrahierte und somit saubere Flüssigkeit wieder in den Kreislauf zu bringen? Mit dem Chip Trapper ist dies möglich.
Der Chip Trapper Spänefänger bietet eine schnelle und einfache Reinigungsmöglichkeit der Kühlmittel und Emulsionen von Holz-, Metallspänen und anderen unerwünschten Feststoffen. Dazu saugt der Chip Trapper die Emulsionen zusammen mit allen Resten in ein Standardfass und behält alle Feststoffe in einem wieder verwendbaren Filtersack (5 µm). Mit einer einfachen Betätigung des Durchflussregelventils wird die nun von Feststoffen befreite Emulsion zurück gepumpt. Bei einem regelmäßigen Gebrauch können somit teure Emulsionen/Kühlmittel statt der üblichen 6 Wochen 6 Monate lang verwendet werden.
Diesen Spänefänger kann man optimal bei CNC-Anlagen (Fräser, Bohrer) und anderen Maschinen mit Emulsionswannen oder Ölauffangwannen, bei Tanks oder Flüssigkeitsbehältern einsetzen. Die Metallspäne in den Wannen/Behältern können das Ansaugen der Emulsion blockieren bzw. deren Durchfluss behindern, was zu Beschädigungen teurer Werkzeuge oder anderer Komponenten führen kann. Eine regelmäßige Reinigung der Emulsionswannen mittels Spänefänger Chip Trapper behebt dieses Problem und vermeidet kostspielige Ausfallzeiten.
Dieser Industriesauger funktioniert mit Druckluft, hat somit keinen Motor oder Antriebsräder, die blockieren oder verschleißen können, wodurch eine Überfüllung bzw. ein Auslaufen von Flüssigkeiten verhindert wird.

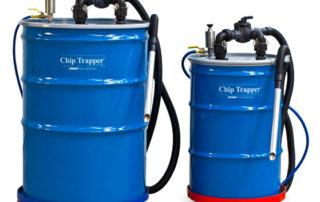

Der Chip Trapper wird als komplettes System mit folgendem Inhalt geliefert: eine Edelstahl 2-Wege Pumpe, Durchflussregelventil, Rasthebel für den Fassdeckel, Absperrhahn, chemisch resistenter flexibler Schlauch (3 Meter lang, ID 38 mm), Druckluftschlauch (6,1 Meter), Alu-Rohr für Absaugung, zwei wieder verwendbare Filtersäcke (5 µm) und ein 112, 205 oder 410 Liter Fass mit Fassroller.
Optional gibt es dazu auch ein Zubehörset für die Absaugung von Böden (Modell 6901).
Wie funktioniert der Späne-Fänger (Chip Trapper)?
Der Saugschlauch (1) steckt in dem Anschlussstück (2) des Chip Trappers. Das Hebel-Steuerventil (3) und die Vakuumpumpe (4) sind auf Modus „fill“ (füllen) eingestellt. Der Druckluftanschluss/der Regler ist offen bei 5,5-6,9 bar und die Druckluft erzeugt einen Unterdruck, wodurch die Flüssigkeit/Emulsion durch den Schlauch und Filtersack (5) in das Fass angesaugt wird. Wenn die ganze Flüssigkeit sich im Fass befindet, wird die Druckluft zugedreht. Nun kann die filtrierte Flüssigkeit aus dem Fass abgepumpt werden, in dem man das Steuerventil auf „empty“ (leeren) dreht. Der somit entstandene Überdruck führt zum Abpumpen der Flüssigkeit durch den Schlauch nach außen, während die Späne/Reste/Splitter im Filtersack bleiben, der danach, bei Bedarf, entleert werden kann.
Anwendungsbeispiele

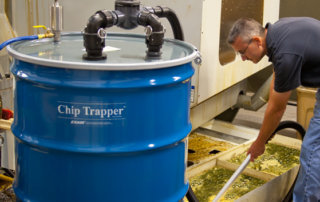

Der Chip Trapper Späne-Fänger saugt Kühlungsemulsion auf, um störende Späne herauszufiltern, die die Maschine blockieren können.
Im Filtersack bleiben alle Reste hängen, sodass die restefreie Emulsion wieder in die Wanne zurückgepumpt werden kann.
Danach pumpt der Chip Trapper die gefilterte Kühlungsemulsion zurück in die Wanne – frei von Spänen / Splittern.
Anwendungsvideos
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenDas Demovideo veranschaulicht die Funktion des Chip Trappers (in Englisch).
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenIn diesem Anwendungsvideo wird gezeigt, was zu tun ist, wenn das Durchflussregelventil beim Chip Trapper sich nicht mehr drehen lässt und gereinigt werden muss (in Englisch).
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenHier wird gezeigt, wie man einen Filtersack bei unserem „Chip Trapper“ anbringt (in Englisch).
Weitere Produktinformationen
FAQ’s
Der Filterbeutel des Späne-Fängers hat eine Kapazität von 20 Liter. Die Gewichtskapazität beträgt 15 Pfund.
Der waschbare und wiederverwendbare Filterbeutel von Chip Trapper ist aus Polyester hergestellt. Der Beutel ist in den Größen 1, 5, 25, 50, 100 und 200 Mikron erhältlich.
Der Chip Trapper Spänefänger wird mit zwei 5-Mikron-Filterbeuteln geliefert. Es sind auch andere Filtergrößen erhältlich. Die Größen sind: 1, 5, 25, 50, 100 und 200 Mikrometer. Die Beutel sind einzeln erhältlich oder einer von jeder Größe ist in unserem Basispaket verfügbar.
Blogbeiträge

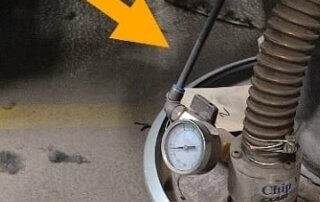

So nicht! Warum der Spänesauger hier nicht funktionieren kann
