Adjustable E-Vac® – Einstellbare Vakuumerzeuger

Ein einfacher Dreh erhöht oder reduziert das Vakuum und den Volumenstrom!

Einstellbare Vakuumerzeuger

Was ist der einstellbare Vakuumerzeuger?

Beim einstellbaren E-Vac von EXAIR handelt es sich um eine Baureihe von kostengünstigen, druckluftbetriebenen Vakuumerzeugern, an welchen Vakuum und Volumenstrom einfach entsprechend den Anwendungsanforderungen eingestellt werden können. Diese Vakuumpumpen sind für eine Vielzahl von Anwendungen in den Bereichen Greifen und Ablegen, Kartonöffnung, Spannen, Anheben, Aufspannen und Oberflächenmontage gut geeignet. Sie sind wartungsfrei und haben keine beweglichen Teile, die verschleißen können.

Warum der einstellbare E-Vac?

Der für einen hohen Wirkungsgrad entwickelte einstellbare E-Vac ermöglicht bei minimalem Druckluftverbrauch eine individuelle Anpassung an die jeweilige Anwendung. Durch einfaches Drehen der Einheit können Vakuum- und Durchflussniveau geändert werden, um Porosität zu überwinden und die Hebekraft zu erhöhen oder zu reduzieren. Die einstufige Aluminium-Durchgangskonstruktion erfordert keinen Vakuumfilter; Verunreinigungen aus schmutzbelasteten Umgebungen passieren die Einheit einfach, ohne dabei Verstopfungen oder Saugleistungsverluste zu verursachen. Der einstellbare E-Vac ist in 4 Größen mit einstellbaren Vakuen bis zu 85 kPa (25″ Hg) und Durchflussraten bis zu 2294 l/min (81 SCFM) erhältlich.

Wie funktioniert der E-Vac?

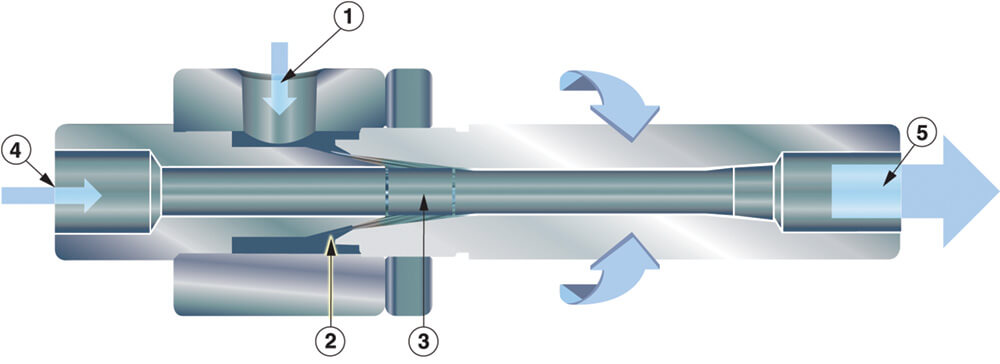

Einstellbare Vakuumerzeuger Funktion

Druckluft strömt durch den Einlass (1), dann durch einen einstellbaren Ringspalt (2). Sobald der Luftstrom in den Vakuumfluss gelangt, dehnt er sich aus und seine Geschwindigkeit erhöht sich (3). Ein Vakuumfluss wird erzeugt und verursacht seinerseits eine Saugwirkung (4). Der durch den Vakuumeinlass angesaugte Luftstrom vermischt sich mit dem primären Luftstrom und tritt auf der gegenüberliegenden Seite (5) aus.

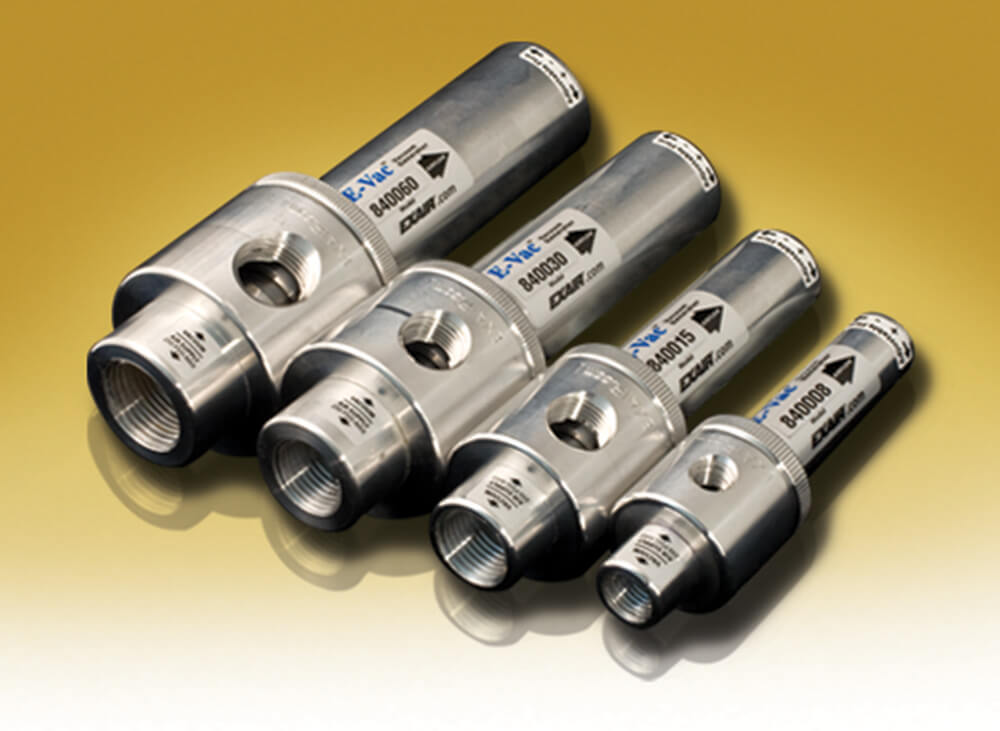

Einstellbare E-Vac Vakuumerzeuger

Den einstellbaren E-Vac nach seiner Durchflussmenge (l/min) wählen, welcher am besten der für Ihre Anwendung erforderlichen Leistung entspricht (siehe Leistungstabelle)

Einstellbare E-Vac-Bausätze ermöglichen das Experimentieren mit einer Auswahl an Saugnäpfen. E-Vac-Bausätze enthalten Schalldämpfer, ein Sortiment von (4) Paar Saugnäpfen (passend zur Leistung des jeweiligen E-Vac), (2) gerade, (2) Winkel- und (1) T-Anschlussstück, 3 m Vakuumleitung und eine Befestigungsschelle.

Einstellbare E-Vac-Deluxe-Bausätze enthalten die gleichen Artikel wie der Standardbausatz und zusätzlich einen automatischen Kondensatablass für die Druckluftversorgung, und einen Druckregler (mit Kupplung).

Einstellbare Vakuumerzeuger

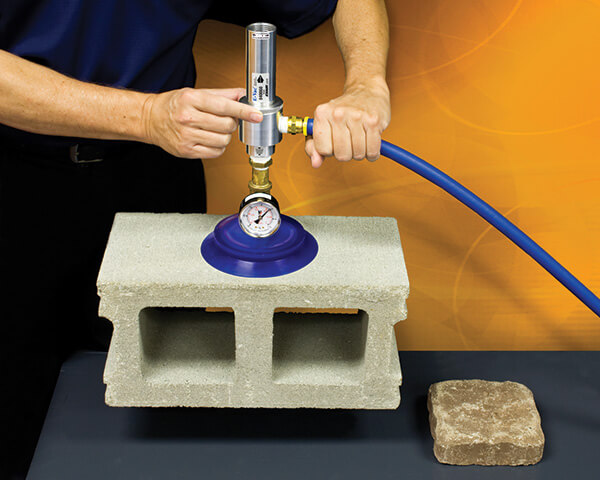

Einstellbare E-Vac-Vakuumerzeuger bieten Vakuumniveaus von bis zu 85 kPa (25″ Hg) und können für poröse und nicht poröse Werkstoffe verwendet werden.

Einstellbarer E-Vac – Leistung

Das erzeugte Vakuum variiert je nach Porosität der aufgenommenen Last. Die Einheiten sind werksseitig auf 51 kPa (15″ Hg) eingestellt. Auf einer festen, nicht porösen Oberfläche kann eine maximale Saugleistung von 85 kPa (25″ Hg) erreicht werden, allerdings mit erhöhtem Druckluftverbrauch und Vakuumfluss.

Einstellbarer Vakuumerzeuger Leistungsdaten (85 kPa) – metrisch
Modell Luftverbrauch l/min. bei 5,5 BAR Geräuschpegel in dBA Vakuumdurchfluss l/min verglichen mit Vakuumpegel kPa
Kein Schalldämpfer Durchgangsschalldämpfer 0 10 20 31 41 51 61 71 81 85
840008 345,5 104 89 164,2 157,9 146,5 135,9 122,5 108,3 83,2 54,5 10,5 0
840015 733,4 107 89 509,7 467,9 444,6 401,4 343,3 254,1 160,0 76,1 15,6 0
840030 1268,6 107 82 906,1 821,2 759,8 682,9 592,3 414,1 28,3 173,7 33,8 0
840060 2978,8 114 92 1982,1 1878,3 1765,0 1571,5 1274,2 868,4 520,1 237,4 59,5 0
Einstellbarer Vakuumerzeuger Leistungsdaten (51 kPa) – metrisch
Modell Luftverbrauch l/min. bei 5,5 BAR Geräuschpegel in dBA Vakuumdurchfluss l/min verglichen mit Vakuumpegel kPa
Kein Schalldämpfer Durchgangsschalldämpfer 0 10 20 31 41 51
840008 232,2 89 77 164,2 132,6 105,0 73,4 43,2 0
840015 436,1 95 77 529,5 453,1 340,3 219,4 114,7 0
840030 747,5 99 74 1039,2 906,1 725,8 500,5 217,8 0
840060 1775,4 107 85 2293,6 1897,2 1595,1 821,2 315,3 0
Einstellbarer Vakuumerzeuger Abtransportzeit (51 kPa) – metrisch
Modell Zeit in Sekunden zum Auspumpen eines Behälters von 30 Liter bis auf das angegebene Vakuum (angegeben in kPa).
0 10 20 31 41 51
840008 0 1,20 2,42 4,46 8,40 26,35
840015 0 0,53 0,97 1,60 2,83 8,30
840030 0 0,42 0,67 1,05 1,75 6,72
840060 0 0,42 0,66 0,91 1,37 4,10
Einstellbarer Vakuumerzeuger Abtransportzeit (85 kPa) – metrisch
Modell Zeit in Sekunden zum Auspumpen eines Behälters von 30 Liter bis auf das angegebene Vakuum (angegeben in kPa).
0 10 20 31 41 51 61 71 81 85
840008 0 0,88 1,63 2,56 3,86 5,56 8,18 13,03 29,08 43,52
840015 0 0,57 0,93 1,40 2,00 2,83 3,90 6,77 14,87 29,33
840030 0 0,53 0,75 1,02 1,35 1,92 2,58 3,90 9,63 25,38
840060 0 0,35 0,53 0,73 1,00 1,33 1,88 3,02 8,93 22,07

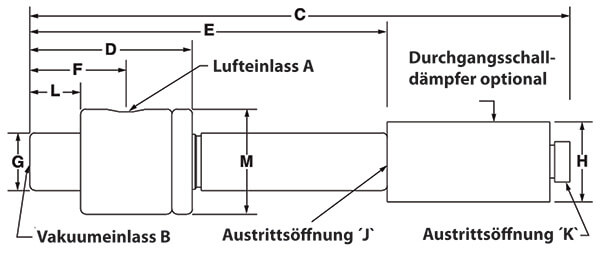

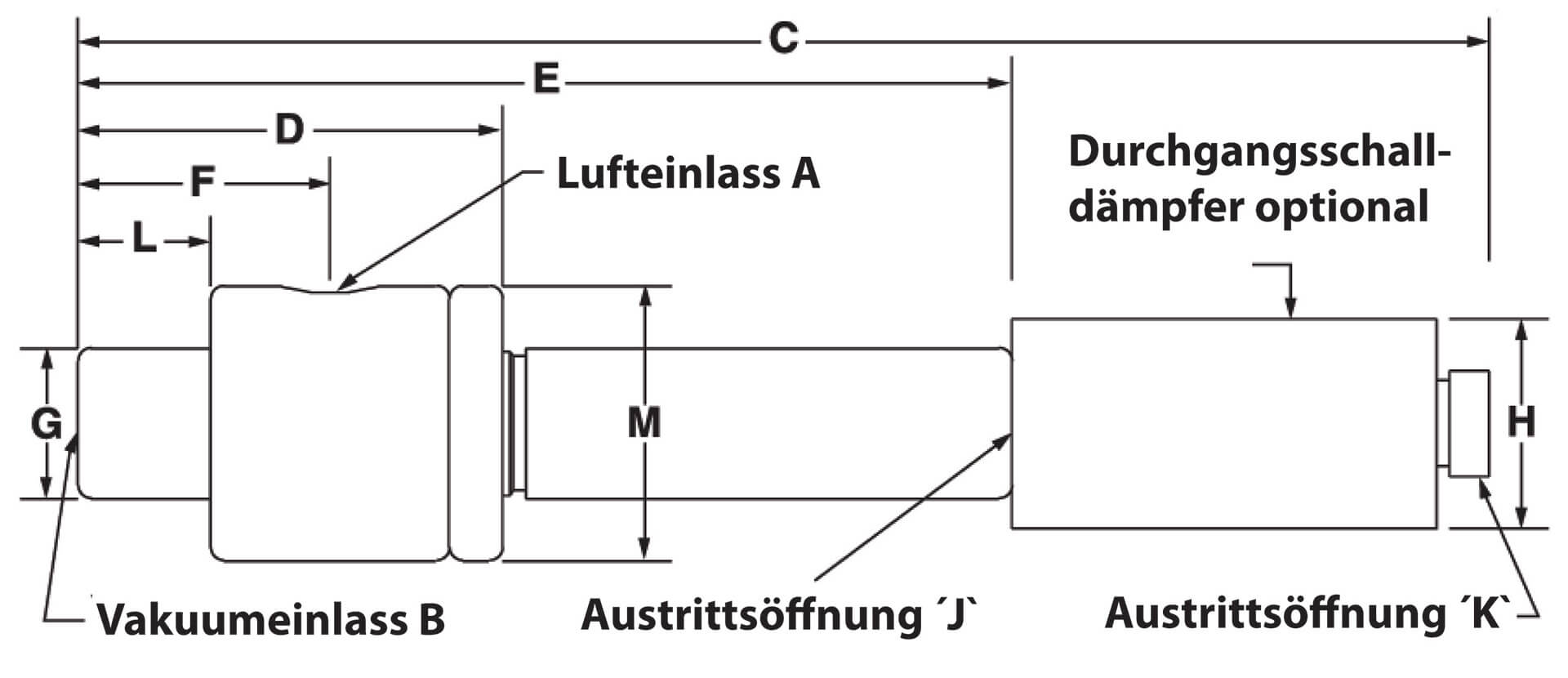

E-Vac einstellbar Abmessungen
Einstellbare Vakuumerzeuger – Abmessungen
Model Lufteinlass A Vac. Einlass B C D E F G H Austrittsöffnung L M
Port J Port K
840008 1/8 NPT 1/4 NPT in N/A 2,0 4,38 1,19 0,72 N/A 1/4 NPT N/A 0,63 1,31
mm N/A 51 111 30 18 N/A 16 33
840008M 1/8 NPT 1/4 NPT in 6,63 2,00 4,38 1,19 0,72 0,75 1/4 NPT 1/4 NPS 0,63 1,31
mm 168 51 111 30 18 19 16 33
840015 3/8 NPT 1/2 NPT in N/A 2,38 5,44 1,31 0,97 N/A 1/2 NPT N/A 0,63 1,56
mm N/A 60 138 33 25 N/A 16 40
840015M 3/8 NPT 1/2 NPT in 9,69 2,38 5,44 1,31 0,97 1,25 1/2 NPT 1/2 NPS 0,63 1,56
mm 246 60 138 33 25 32 16 40
840030 3/8 NPT 1/2 NPT in N/A 2,50 6,19 1,44 1,22 N/A 3/4 NPT N/A 0,75 1,94
mm N/A 64 157 37 31 N/A 19 49
840030M 3/8 NPT 1/2 NPT in 13,63 2,50 6,19 1,44 1,22 2,00 3/4 NPT 3/4 NPS 0,75 1,94
mm 346 64 157 37 31 51 19 49
840060 1/2 NPT 3/4 NPT in N/A 2,75 6,50 1,56 1,47 N/A 1 NPT N/A 0,75 2,19
mm N/A 70 165 40 37 N/A 19 56
840060M 1/2 NPT 3/4 NPT in 13,94 2,75 6,50 1,56 1,47 2,00 1 NPT 1 NPS 0,75 2,19
mm 354 70 165 40 37 51 19 56

Modelle Einstellbarer Vakuumerzeuger
Modell 8,2 SCFM 232 SLPM Modell 15,4 SCFM 436 SLPM Modell 26,4 SCFM 748 SLPM Modell 62,7 SCFM 1775 SLPM
Einstellbarer Vakuumerzeuger (ohne Zubehör)
840008 840015 840030 840060
Set Einstellbarer Vakuumerzeuger mit Durchgangs-Schalldämpfer
840008M 840015M 840030M 840060M
Set Einstellbarer Vakuumerzeuger ohne Durchgangs-Schalldämpfer (Inklusive Vakuumerzeuger, Saugnäpfe, Fittings, Schläuche, Fixierungsschelle)
841008 841015 841030 841060
Set Einstellbarer Vakuumerzeuger mit Durchgangs-Schalldämpfer (Inklusive Vakuumerzeuger, Saugnäpfe, Fittings, Schläuche, Fixierungsschelle)
841008M 841015M 841030M 841060M
Set Einstellbarer Vakuumerzeuger DELUXE mit Durchgangs-Schalldämpfer (Inklusive Vakuumerzeuger, Saugnäpfe, Fittings, Schläuche, Fixierungsschelle)
842008M 842015M 842030M 842060M
