Vous recherchez des tubes de Venturi sans pièces mobiles pour le refroidissement, l’aération, le séchage ou le nettoyage ?
Nos Super Air Amplifiers possèdent le rapport d’intensification le plus élevé, ce qui en fait les plus efficaces de tous les amplificateurs de flux d’air.
Que sont les Super Air Amplifier ?
Les amplificateurs de flux d’air ou les tubes de Venturi constituent un moyen simple et peu coûteux de déplacer ou d’aspirer des gaz tels que l’air, la fumée et même des matériaux légers. Ils sont donc utilisés pour la ventilation, le refroidissement, le séchage, le nettoyage, la répartition de la chaleur, l’aspiration ainsi que la ventilation.
Dans le Super Air Amplifier (brevet EXAIR #5402938), un film écarteur spécial (Shim) est inclus pour ajuster fermement l’espace de sortie d’air. Par conséquent, une quantité précise d’air comprimé est envoyée au centre de l’amplificateur d’air à des intervalles précis. Les jets d’air produisent un débit constant à grande vitesse sur toute la surface de la section.
Les Super Air Amplifier sont livrés avec une fente d’air de 0,08 mm, idéale pour la plupart des applications. Vous pouvez augmenter le flux et la force en remplaçant le film écarteur par un film plus épais de 0,15 mm ou 0,23 mm. Vous pouvez ainsi adapter l’amplificateur de flux d’air de manière optimale à vos besoins. Vous pouvez utiliser l’air pulsé pour toutes les applications, qu’il s’agisse de souffler, de refroidir ou de transporter des matériaux légers ou des gaz.
Modèles et kits
Super Air Amplifier
En utilisant une petite quantité d’air comprimé comme source d’énergie, les Super Air Amplifiers aspirent de grandes quantités d’air ambiant, créant ainsi des flux de sortie à haut volume et à grande vitesse pour faire circuler l’air, déplacer les fumées, les vapeurs et les matériaux légers. Également efficace pour refroidir, nettoyer et sécher des pièces ou des processus.
Disponible avec raccord : 3/4″ (19 mm) – 1 1/4″ (32 mm) – 2″ (51 mm) – 4″ (102 mm) – 8″ (203 mm)
Kit Super Air Amplifier
Le kit comprend un Super Air Amplifier, un set de Shim, un séparateur de filtre et un régulateur de pression (avec raccord).
Kit Super Air Amplifier Deluxe
Le kit comprend un Super Air Amplifier, un EFC (Electronic Flow Control), un set de Shim, un séparateur de filtre et un régulateur de pression (avec raccord).
Set de Shim Super Air Amplifier
Les Super Air Amplifiers inférieurs à 8″ (203 mm) sont fournis avec un entrefer fendu de 0,003″ (0,08 mm), idéal pour la plupart des applications. Le Super Air Amplifier modèle 120028 8″ (203 mm) est fourni avec un entrefer de 0,009″ (0,23 mm). Le débit et la force peuvent être augmentés en remplaçant la rondelle par une rondelle plus épaisse de 0,006″ (0,15 mm) ou 0,009″ (0,23 mm).

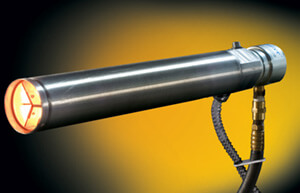

Modèles spéciaux disponibles !
N’hésitez pas à nous contacter. Nous proposons des solutions pour votre application spécifique.
Exemples d’applications
Une combinaison du Super Air Amplifier modèle 120022 2″ (51 mm) et des Super Air Nozzles 1122 2″ soufflent les engrenages après l’usinage.
Le Super Air Amplifier modèle 120022 2″ sèche les petites pièces pendant qu’elles sont transportées sur un convoyeur.
Le Super Air Amplifier modèle 120022 2″ (51 mm) refroidit les pistons de camion avant de les mesurer.
Vidéos d’utilisation
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsVous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsAutres informations produit
Données de performance du Super Air Amplifier à une pression d’entrée de 5,5 bar et avec un Shim de 0,08 mm
| Consommation d’air | Renforcement du flux d’air | Débit d’air à la sortie | Débit d’air à une distance de 152 mm | Niveau sonore | |
|---|---|---|---|---|---|
| MODÈLE | l/min | Ratio | l/min | l/min | dBA |
| 120020 | 173 | 12 | 2 066 | 6 198 | 69 |
| 120021 | 229 | 18 | 4 132 | 12 339 | 72 |
| 120022 | 439 | 22 | 9 650 | 28 951 | 72 |
| 120024 | 826 | 25 | 20 659 | 61 977 | 73 |
| 120028 | 3 396 | 25 | 84 900 | 254 700 | 88 |
Vous déterminez ainsi le volume total d’air sortant et la consommation d’air du Super Air Amplifier :
Exemple :un modèle 120021 avec une pression de 4,1 bar (60 PSIG) a un débit d’air de 3398 l/min.
Consommation d’air : divisez le débit d’air total par le rapport d’intensification (indiqué dans le tableau ci-dessus) pour déterminer la consommation d’air pour le Super Air Amplifier concerné à n’importe quelle pression.
Dans l’exemple ci-dessus, le modèle 120021 avec une pression de 4,1 bar (60 PSIG) a un débit d’air total de 3 398 l/min. En divisant ce débit d’air par son rapport d’intensification de 18, on obtient une consommation d’air de 189 l/min.
Champ de flux d’air
Modèles 120020-120024
Modèle 120028
Comportement du flux d’air
| MODÈLE | A | B | C | D | |
|---|---|---|---|---|---|
| 120020 | pouce | 1,25 | 2,20 | 4,10 | 6 |
| mm | 32 | 56 | 104 | 152 | |
| 120021 | pouce | 2 | 2,90 | 4,70 | 6,50 |
| mm | 51 | 74 | 119 | 165 | |
| 120022 | pouce | 2,75 | 3,55 | 5,15 | 6,75 |
| mm | 70 | 90 | 131 | 171 | |
| 120024 | pouce | 4,50 | 5,30 | 6,90 | 8,50 |
| mm | 114 | 135 | 175 | 216 | |
Modèle 120020-120024
Modèle 120028
| Dimensions du Super Air Amplifier | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MODÈLE | A | B | C | D | E | F | G | H | J | K | L | M | |
| 120020 | in | 0,45 | 0,75 | 0,98 | 1,77 | 2,28 | 0,20 | 0,18 | 0,53 | 0,73 | 2,50 | 0,59 | NPT 1/8″ |
| mm | 11 | 19 | 25 | 45 | 58 | 5 | 5 | 13 | 19 | 64 | 15 | ||
| 120021 | in | 0,84 | 0,94 | 1,50 | 2,40 | 3,03 | 0,27 | 0,21 | 0,75 | 1,22 | 2,88 | 0,59 | NPT 1/4″ |
| mm | 21 | 24 | 38 | 61 | 77 | 7 | 5 | 19 | 31 | 73 | 15 | ||
| 120022 | in | 1,64 | 1,69 | 2,95 | 3,58 | 4,14 | 0,27 | 0,25 | 0,75 | 2 | 3 | 0,62 | NPT 3/8″ |
| mm | 42 | 43 | 75 | 91 | 105 | 7 | 6 | 19 | 51 | 76 | 16 | ||
| 120024 | in | 3,02 | 2,81 | 4,91 | 6,89 | 8,42 | 0,55 | 0,55 | 1,75 | 3,97 | 4,75 | 0,94 | NPT 1/2″ |
| mm | 77 | 71 | 125 | 175 | 214 | 14 | 14 | 44 | 101 | 121 | 24 | ||
| 120028 | in | 6,0 | 4,50 | 9 | — | 11,25 | — | — | 2,44 | 8 | 8,94 | 2,38 | NPT 3/4″ |
| mm | 157 | 114 | 229 | — | 286 | — | — | 62 | 203 | 227 | 60 | ||
| Super Air Amplifier | Sets de Shim Super Air Amplifier | Air Amplifier hautes températures | |
|---|---|---|---|
| Description | Modèle n° | Modèle n° | Modèle n° |
| 3/4″ (19 mm) | 120020 | 120320 comprend des Shims en acier inoxydable de 0,15 mm (0,006″) et 0,23 mm (0,009″) | — |
| 1″-1/4″ (32 mm) | 120021 | 120321 comprend des Shims en acier inoxydable de 0,15 mm (0,006″) et 0,23 mm (0,009″) | 121021 |
| 2″ (51 mm) | 120022 | 120322 comprend des Shims en acier inoxydable de 0,15 mm (0,006″) et 0,23 mm (0,009″) | — |
| 4″ (102 mm) | 120024 | 120324 comprend des Shims en acier inoxydable de 0,15 mm (0,006″) et 0,23 mm (0,009″) | — |
| 8″ (203 mm) | 120028 | 120328 comprend un Shim en acier inoxydable de 0,39 mm (0,015″) | — |
| Modèle | Description |
|---|---|
| 6850 | Couverture de fût (Drum Cover), textile (0,1 µ), adaptée aux fûts de 112 ou 205 litres, en cas d’utilisation avec un amplificateur de flux d’air |
| XXXX | Vous trouverez ici des filtres et des unités de maintenance adaptés. |
» Set de films écarteurs Super Air Amplifier (PDF en allemand)
» Couverture de fût – Drum Cover (PDF en allemand)
» Exemple d’application n°148 emballage alimentaire (PDF en allemand)
