Die 1/4″ BSP (NPT) sowie 3/8″ BSP (NPT) HollowStream Cone Nozzles von Exair erzeugen einen Ring aus Flüssigkeit auf dem besprühten Objekt. Hohlkegelsprühdüsen gehören zu den am häufigsten verwendeten Sprühdüsen und verbrauchen im Allgemeinen weniger Flüssigkeit als Vollkegelspritzdüsen.
Anwendung
Hohlkegelsprühdüsen werden eingesetzt, wenn das Abschrecken, Kühlen, Reinigen, Waschen, Spülen oder Staubunterdrücken mit einer geringeren Menge Flüssigkeit erledigt werden kann als bei Vollkegeldüsen.
Ihre tangentiale Strömungsform ist schaufelfrei und schafft weit offene innere Strukturen, die Verstopfungen verhindern. HollowStream Cone Nozzles erzeugen eine gleichmäßige Verteilung in einem runden Hohlkegelmuster mit mittleren bis großen Tropfen.
Die kompakten HollowStream-Düsen arbeiten mit einem Flüssigkeitsdruck von bis zu 250 PSI und eignen sich dabei auch besonders für Flüssigkeiten, die Partikel enthalten. Im Vergleich zu den Exair Luft-Zerstäuberdüsen haben die HollowStream-Düsen einen höheren Flüssigkeitsdurchsatz.
NEU: Hollow Stream Cone Nozzles Hohlkegelsprühdüsen jetzt auch in 1/8″ BSP (NPT) und 1/2″ BSP (NPT) erhältlich!
Wie funktioniert die Hohlkegelsprühdüse?
Die Zerstäubungsflüssigkeit wird in den Düsenkörper geleitet, wodurch eine Wirbelwirkung in der Wirbelkammer entsteht. Dieser Wirbel erzeugt ein Vollkegel-Sprühbild, wenn die Flüssigkeit in einem kontrollierten Sprühwinkel aus der Öffnung austritt.
Anwendungen:
- Abschrecken
- Staubunterdrückung
- Waschen, Spülen
- Desinfizieren, Entfetten
- Schmieren
Vorteile:
- Geringerer Flüssigkeitsverbrauch gegenüber der Vollkegelsprühdüse
- Hohe Flüssigkeitsdurchflussraten
- Vergrößerung der Flüssigkeitsoberfläche
- Vergrößern Sie den Flüssigkeitsabdeckungsbereich auf Ihrem Ziel
- Konstruktion komplett aus Edelstahl
- Kompakte Stellfläche, vielseitig
| Modell | HL80X5SS | HL8001SS | HL8002SS | HL8003SS | HL8005SS | HL8008SS | HL8010SS |
|---|---|---|---|---|---|---|---|
| Einlassanschluss | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) |
| Leistung | 0,5 | 1 | 2 | 3 | 5 | 8 | 10 |
| max. freier Durchgang | 0.035″ | 0.063″ | 0.078″ | 0.094″ | 0.125″ | 0.156″ | 0.159″ |
| Durchflussmenge (LPM) | HL80X5SS | HL8001SS | HL8002SS | HL8003SS | HL8005SS | HL8008SS | HL8010SS |
| 0,207 bar | 0,125 | 0,254 | 0,44 | 0,76 | 0,95 | 1,70 | 1,82 |
| 0,345 bar | 0,151 | 0,314 | 0,57 | 0,82 | 1,25 | 2,08 | 2,42 |
| 0,483 bar | 0,174 | 0,356 | 0,66 | 0,98 | 1,49 | 2,54 | 2,99 |
| 0,69 bar | 0,189 | 0,379 | 0,76 | 1,14 | 1,82 | 3,03 | 3,63 |
| 1,38 bar | 0,273 | 0,579 | 0,93 | 1,62 | 2,54 | 4,47 | 4,96 |
| 2,76 bar | 0,379 | 0,780 | 1,31 | 2,32 | 3,61 | 6,13 | 7,0 |
| 4,14 bar | 0,591 | 0,905 | 1,60 | 2,84 | 4,46 | 7,19 | 7,95 |
| Modell | HL1001SS | HL1002SS | HL1003SS | HL1005SS | HL1008SS | HL1011SS |
|---|---|---|---|---|---|---|
| Einlassanschluss | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) |
| Leistung | 1 | 2 | 3 | 5 | 8 | 11 |
| max. freier Durchgang | 0.052″ | 0.086″ | 0.109″ | 0.120″ | 0.166″ | 0.180″ |
| Durchflussmenge (LPM) | HL1001SS | HL1002SS | HL1003SS | HL1005SS | HL1008SS | HL1011SS |
| 0,207 bar | 0,23 | 0,53 | 0,76 | 1,02 | 1,74 | 2,46 |
| 0,345 bar | 0,26 | 0,64 | 0,91 | 1,32 | 2,23 | 3,06 |
| 0,483 bar | 0,34 | 0,72 | 1,06 | 1,47 | 2,76 | 3,52 |
| 0,69 bar | 0,38 | 0,76 | 1,21 | 1,85 | 3,02 | 4,16 |
| 1,38 bar | 0,49 | 1,02 | 1,70 | 2,46 | 4,38 | 5,56 |
| 2,76 bar | 0,68 | 1,44 | 2,38 | 3,44 | 6,05 | 7,67 |
| 4,14 bar | 0,79 | 1,74 | 2,91 | 4,23 | 7,71 | 9,45 |
| Modell | HL5025SS | HL5030SS | HL5040SS | HL5050SS | HL5060SS |
|---|---|---|---|---|---|
| Einlassanschluss | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) |
| Leistung | 5 | 8 | 10 | 15 | 20 |
| max. freier Durchgang | 0.281″ | 0.313″ | 0.344″ | 0.344″ | 0.344″ |
| Durchflussmenge (LPM) | HL5025SS | HL5030SS | HL5040SS | HL5050SS | HL5060SS |
| 0,207 bar | 6,06 | 7,19 | 9,08 | 12,11 | 13,63 |
| 0,345 bar | 7,19 | 8,33 | 10,60 | 14,38 | 15,90 |
| 0,483 bar | 9,08 | 9,46 | 12,11 | 17,41 | 20,44 |
| 0,69 bar | 9,46 | 11,36 | 14,76 | 18,93 | 22,71 |
| 1,38 bar | 14,01 | 15,90 | 19,68 | 25,74 | 29,53 |
| 2,07 bar | 16,66 | 18,93 | 23,47 | 29,90 | 34,83 |
| 2,76 bar | 18,17 | 21,20 | 25,74 | 34,07 | 43,53 |
| 4,14 bar | 22,71 | 26,50 | 31,04 | 47,32 | 53,00 |
| Modell | HL3005SS | HL3008SS | HL3010SS | HL3015SS | HL3020SS | HL3025SS | HL3030SS |
|---|---|---|---|---|---|---|---|
| Einlassanschluss | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) |
| Leistung | 5 | 8 | 10 | 15 | 20 | 25 | 30 |
| max. freier Durchgang | 0.111″ | 0.159″ | 0.172″ | 0.166″ | 0.203″ | 0.219″ | 0.281″ |
| Durchflussmenge (LPM) | HL3005SS | HL3008SS | HL3010SS | HL3015SS | HL3020SS | HL3025SS | HL3030SS |
| 0,207 bar | 1,11 | 1,88 | 2,42 | 3,54 | 4,86 | 5,49 | 6,81 |
| 0,345 bar | 1,30 | 2,28 | 2,84 | 4,16 | 5,69 | 6,75 | 8,71 |
| 0,483 bar | 1,48 | 2,68 | 3,36 | 4,88 | 6,86 | 7,63 | 10,13 |
| 0,69 bar | 1,71 | 3,09 | 3,81 | 5,60 | 7,57 | 9,27 | 11,73 |
| 1,38 bar | 2,35 | 4,25 | 5,16 | 7,48 | 10,41 | 12,65 | 15,99 |
| 2,07 bar | 2,83 | 5,04 | 6,13 | 9,84 | 12,84 | 15,14 | 19,40 |
| 2,76 bar | 3,25 | 5,68 | 6,93 | 10,60 | 14,83 | 17,10 | 22,81 |
| 4,14 bar | 3,95 | 6,80 | 9,35 | 13,63 | 17,13 | 20,44 | 27,54 |

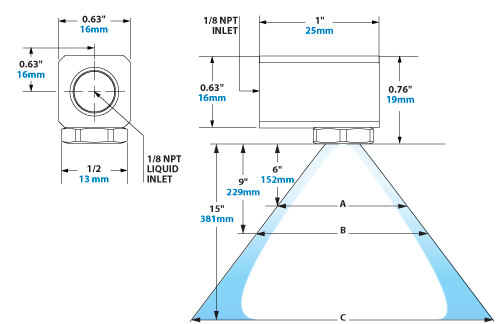

| Modell | Druck | Breite in cm | ||
|---|---|---|---|---|
| HL80X5SS | A | B | C | |
| 0,5 bar | X | X | X | |
| 1,4 bar | 0,4 | 1,1 | 2,1 | |
| 4,1 bar | 1,0 | 3,1 | 6,2 | |
| HL8001SS | A | B | C | |
| 0,5 bar | X | X | X | |
| 1,4 bar | 0,9 | 2,8 | 5,6 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8002SS | A | B | C | |
| 0,5 bar | 0,9 | 2,8 | 5,6 | |
| 1,4 bar | 1,0 | 3,0 | 6,0 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8003SS | A | B | C | |
| 0,5 bar | 0,9 | 2,8 | 5,6 | |
| 1,4 bar | 1,0 | 3,0 | 6,0 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8005SS | A | B | C | |
| 0,5 bar | 0,7 | 2,2 | 4,4 | |
| 1,4 bar | 1,1 | 3,3 | 6,5 | |
| 4,1 bar | 1,4 | 4,2 | 8,4 | |
| HL8008SS | A | B | C | |
| 0,5 bar | 1,0 | 3,0 | 6,0 | |
| 1,4 bar | 1,2 | 3,5 | 6,9 | |
| 4,1 bar | 1,2 | 3,6 | 7,2 | |
| HL8010SS | A | B | C | |
| 0,5 bar | 1,2 | 3,5 | 6,9 | |
| 1,4 bar | 1,3 | 3,8 | 7,6 | |
| 4,1 bar | 1,4 | 4,2 | 8,4 | |
| Modell | Druck | Breite in cm | ||
|---|---|---|---|---|
| HL1001SS | A | B | C | |
| 0,5 bar | 12,3 | 15,5 | 19,8 | |
| 1,4 bar | 18,5 | 23,3 | 29,7 | |
| 4,1 bar | 30,8 | 38,8 | 49,5 | |
| HL1002SS | A | B | C | |
| 0,5 bar | 15,5 | 21,7 | 28,4 | |
| 1,4 bar | 23,3 | 32,6 | 42,6 | |
| 4,1 bar | 38,8 | 54,4 | 71,1 | |
| HL1003SS | A | B | C | |
| 0,5 bar | 17,2 | 26,5 | 33,9 | |
| 1,4 bar | 25,9 | 39,7 | 50,8 | |
| 4,1 bar | 43,1 | 66,2 | 84,6 | |
| HL1005SS | A | B | C | |
| 0,5 bar | 21,3 | 24,7 | 36,3 | |
| 1,4 bar | 32,0 | 37,0 | 54,5 | |
| 4,1 bar | 53,4 | 61,7 | 90,8 | |
| HL1008SS | A | B | C | |
| 0,5 bar | 18,0 | 19,8 | 25,6 | |
| 1,4 bar | 26,9 | 29,7 | 38,4 | |
| 4,1 bar | 44,9 | 49,5 | 63,9 | |
| HL1011SS | A | B | C | |
| 0,5 bar | 24,2 | 30,5 | 37,6 | |
| 1,4 bar | 36,4 | 45,7 | 56,5 | |
| 4,1 bar | 60,6 | 76,2 | 94,1 | |
| Modell | Druck | Breite in cm | ||
|---|---|---|---|---|
| HL5025SS | A | B | C | |
| 0,5 bar | 17,6 | 26,4 | 44,0 | |
| 1,4 bar | 19,0 | 28,6 | 47,6 | |
| 4,1 bar | 21,3 | 32,0 | 53,4 | |
| HL5030SS | A | B | C | |
| 0,5 bar | 21,3 | 32,0 | 53,4 | |
| 1,4 bar | 23,0 | 34,5 | 57,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
| HL5040SS | A | B | C | |
| 0,5 bar | 27,4 | 41,2 | 68,6 | |
| 1,4 bar | 30,5 | 45,7 | 76,2 | |
| 4,1 bar | 32,7 | 49,0 | 81,7 | |
| HL5050SS | A | B | C | |
| 0,5 bar | 35,1 | 52,6 | 87,7 | |
| 1,4 bar | 36,3 | 54,5 | 90,8 | |
| 4,1 bar | 39,0 | 58,5 | 97,5 | |
| HL5060SS | A | B | C | |
| 0,5 bar | 36,3 | 54,5 | 90,8 | |
| 1,4 bar | 43,5 | 65,3 | 111,4 | |
| 4,1 bar | 46,9 | 70,4 | 117,3 | |
| Modell | Druck | Breite in cm | ||
|---|---|---|---|---|
| HL3005SS | A | B | C | |
| 0,5 bar | 25,6 | 38,4 | 63,9 | |
| 1,4 bar | 27,9 | 41,9 | 69,8 | |
| 4,1 bar | 30,0 | 44,9 | 74,9 | |
| HL3008SS | A | B | C | |
| 0,5 bar | 19,0 | 28,6 | 47,6 | |
| 1,4 bar | 21,3 | 32,0 | 53,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
| HL3010SS | A | B | C | |
| 0,5 bar | 21,3 | 32,0 | 53,4 | |
| 1,4 bar | 24,2 | 36,4 | 60,6 | |
| 4,1 bar | 26,5 | 39,7 | 66,2 | |
| HL3015SS | A | B | C | |
| 0,5 bar | 28,9 | 43,4 | 72,3 | |
| 1,4 bar | 33,3 | 49,9 | 83,2 | |
| 4,1 bar | 35,1 | 52,6 | 87,7 | |
| HL3020SS | A | B | C | |
| 0,5 bar | 28,9 | 43,4 | 72,3 | |
| 1,4 bar | 30,5 | 45,7 | 76,2 | |
| 4,1 bar | 33,3 | 49,9 | 83,2 | |
| HL3025SS | A | B | C | |
| 0,5 bar | 25,6 | 38,4 | 63,9 | |
| 1,4 bar | 27,9 | 41,9 | 69,8 | |
| 4,1 bar | 30,5 | 45,7 | 76,2 | |
| HL3030SS | A | B | C | |
| 0,5 bar | 20,9 | 31,4 | 52,4 | |
| 1,4 bar | 22,1 | 33,2 | 55,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
