Vollkegel-Wasserdüse zum Kühlen, Waschen und Spülen
Die neue OmniStream Vollstrahl-Flüssigkeitsdüse verwandelt unter Druck stehende Flüssigkeiten in ein Vollkegel-Sprühmuster. Ihr Einsatzgebiet sind Abschreckungs-, Kühl-, Reinigungs-, Wasch-, Spül- und Staubunterdrückungsanwendungen in der Industrie. Die kompakte Bauweise mit tangentialer Strömung ist flügellos, wodurch weit offene Innenmerkmale entstehen, die Verstopfungen verhindern und gleichzeitig eine gleichmäßige Verteilung in einem runden Muster mit mittleren bis großen Tropfen erzeugen. Die rechtwinklige OmniStream arbeitet mit einem Flüssigkeitsdruck von bis zu 100 PSIG. Vollstrahl-Kegeldüsen arbeiten gut mit partikelhaltigen Flüssigkeiten.
Die Edelstahlkonstruktion (Typ 303) der OmniStream-Wasserdüsen trägt zu ihrer Haltbarkeit und Korrosionsbeständigkeit bei. Sie sind für Umgebungen mit einer maximalen Betriebstemperatur von 426°C ausgelegt.
OmniStream-Düsen sind in einer Vielzahl von Durchflussraten erhältlich. Sie ergänzen das große EXAIR-Sortiment an 1/8, 1/4 und 1/2 NPT Luftzerstäubungs- und tropffreien Luftzerstäubungsdüsen. Die Modelle werden mit einer 5-Jahres-Garantie (built to last) geliefert.
Wie die OmniStream Vollstrahl-Flüssigkeitsdüse funktioniert
Bei unserer OmniStream-Düse wird die Flüssigkeit in den Düsenkörper eingespeist und erzeugt in einer Wirbelkammer eine Wirbelwirkung. Dieser Wirbel erzeugt das Sprühmuster, wenn die bearbeitete Düse die Oberflächenspannung der Flüssigkeit beim Austritt aus der Düse in einen kontrollierten Sprühwinkel bricht.
Anwendungen:
- Abschrecken
- Staubunterdrückung
- Waschen, Spülen
- Desinfizieren, Entfetten
- Schmieren
Vorteile:
- Hohe Flüssigkeitsdurchflussraten
- Vergrößerung der Flüssigkeitsoberfläche
- Vergrößern Sie den Flüssigkeitsabdeckungsbereich auf Ihrem Ziel
- Konstruktion komplett aus Edelstahl
- Kompakte Stellfläche, vielseitig

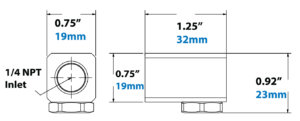

OmniStream Flüssigkeitszerstäuberdüse (1/4 NPT und BPS Modell)
| Modell | FL1008SS | FL1010SS | FL1011SS |
|---|---|---|---|
| Einlassanschluss | 1/4 NPT und BPS | 1/4 NPT und BPS | 1/4 NPT und BPS |
| Leistung | 8 | 10 | 11 |
| max. freier Durchgang | 0.109″ | 0.125″ | 0.144″ |
| Durchflussmenge (LPM) | FL1008SS | FL1010SS | FL1011SS |
| 0,207 bar | 1.89 | 1.82 | 2.35 |
| 0,345 bar | 2,27 | 2,54 | 3,22 |
| 0,483 bar | 2,65 | 3,14 | 3,63 |
| 0,69 bar | 3,03 | 3,79 | 4,16 |
| 1,38 bar | 4,35 | 5,07 | 5,72 |
| 2,76 bar | 5,87 | 7,12 | 8,36 |
| 4,14 bar | 6,81 | 8,93 | 10,07 |

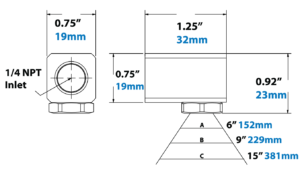

OmniStream Flüssigkeitszerstäuberdüse (Modell 1/4 NPT und BPS)
| Modell | Druck | Breite | ||
|---|---|---|---|---|
| FL1008SS | A | B | C | |
| 0,483 bar | 5.7″ | 8.6″ | 14.3″ | |
| 1,38 bar | 7.4″ | 11.0″ | 18.4″ | |
| 4,14 bar | 8.4″ | 12.6″ | 21.0″ | |
| FL1010SS | A | B | C | |
| 0,483 bar | 6.8″ | 10.2″ | 17.0″ | |
| 1,38 bar | 8.7″ | 13.1″ | 21.8″ | |
| 4,14 bar | 10.1″ | 15.1″ | 25.2″ | |
| FL1011SS | A | B | C | |
| 0,483 bar | 6.8″ | 10.2″ | 17.0″ | |
| 1,38 bar | 8.7″ | 13.1″ | 21.8″ | |
| 4,14 bar | 10.1″ | 15.1″ | 25.2″ | |

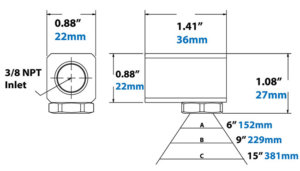

OmniStream Flüssigkeitszerstäuberdüse (Modell 3/8 NPT und BPS)
