Cold Gun – Aircoolant System™
Kaltluftpistole – Werkzeug / Werkstück-Kühlsysteme
Wechseln Sie unsaubere Feuchtsysteme aus – verbessern Sie die Trockenbearbeitung mit sauberer, kalter Luft!
Was ist das Kaltluftpistolen-Kühlsystem (Cold Gun Aircoolant System)?
Eine neue Lösung für ein altes Problem. Der Wärmeaufbau bei der Trockenbearbeitung reduziert die Lebensdauer der Werkzeuge und die Bearbeitungsgeschwindigkeit. Das Kaltluftpistolen-Kühlsystem produziert einen Strahl sauberer kalter Luft bei 28°C unter der Versorgungslufttemperatur, der zur Punktkühlung eingesetzt werden kann. Der Betrieb erfolgt bei leisen 70 dBA und es gibt keine beweglichen Teile, die sich abnutzen könnten. Kaltluftpistolen beseitigen Wärme und erhöhen dadurch Werkzeuglebensdauer und Produktivität bei Maschinenarbeiten. Besonders geeignet sind sie für die Trockenbearbeitung, bei der flüssige Kühlmittel nicht eingesetzt werden können, bei der punktuellen Kühlung von Teilen/Bauteilen, Werkstücken und Werkzeugen.
Die Cold Gun stellt als Kühlen ohne Flüssigkeit außerdem eine Alternative zu den teuren Feuchtsystemen dar. Die Kosten in Verbindung mit dem Kauf und der Entsorgung von Schneidflüssigkeiten und den Gesundheitsproblemen der Arbeiter, aufgrund des Einatmens der in der Luft befindlichen Kühlmittel oder durch Ausrutschen auf nassen Böden, werden ausgeschaltet.
Die kompakten Kaltluftpistolen von Exair sind nicht justierbar, um ein Festfrieren während der Nutzung zu verhindern. Zur Optimierung der Kühlfähigkeit der Kaltluftpistole sind der kalte Luftstrom und der Temperaturabfall vom Werk her eingestellt.

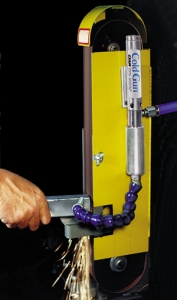

Die Kaltluftpistole, Modell 5215J, kühlt das
Bauteil auf Handtemperatur und verhindert eine Verfärbung.
Wie eine Kaltluftpistole funktioniert
Die Standard- sowie die Hochleistungs-Kaltluftpistole enthält ein Vortex Tube, das gewöhnliche Druckluft in zwei Niederdruckströme umwandelt, einen heißen und einen kalten (zur kompletten Information, wie Vortex Tubes funktionieren, siehe Kapitel „Vortex Tubes und Spot Cooling Produkte“ auf dieser Webseite). Der Heißluftstrom der Kaltluftpistole entweicht am heißen Ende über den angebrachten Schalldämpfer, die kalte Luft strömt an der Kaltluftseite schallgedämpft durch den flexiblen Schlauch, der die Kälte direkt an den abzukühlenden Bereich führt. Einfache Befestigung sowie Portabilität ist durch den Gebrauch eines mitgelieferten Magnetfußes gegeben.

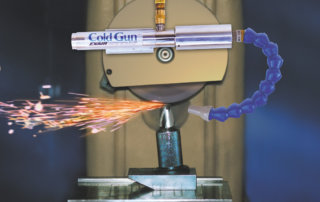

Schleifen von Werkzeugen
Kalte Luft führt die Hitze ab, die beim Schleifen und Schärfen Karbid brechen und Werkzeugschneiden abbrennen ließe. Ohne Punktkühlung wäre das Ergebnis eine erhöhte Standzeit der Werkzeuge zwischen Schleifvorgängen.
Model 5215J Kaltluftpistolen-Kühlsystem
Fräsen und Bohren
Schlagmesser mit Durchmessern bis zu 460mm sind schon mit der Cold Gun gekühlt worden. Das Abführen von Wärme mit dem Punktkühler erhöht Werkzeuglebensdauer, Geschwindigkeit und Zuführung und verbessert die Oberflächen.
Model 5215J Cold Gun System
Laserschneiden
Kaltluft kühlt ein per Laser geschnittenes Teil, so dass es Sekunden später angefasst werden kann. Die High Power Cold Gun verfügt über die doppelte Kühlleistung der Standard Cold Gun und kühlt das Teil in kürzerer Zeit.
Model 5315J Cold Gun System
Kühlwalze
Das Kühlen einer Walze mit Luft von -7°C (20°F) verhindert, dass das Material an der Oberfläche sich aufballt, staut oder reißt. Die metallene Oberfläche überträgt die kalte Temperatur auf das Produkt.
Model 5230J High Power Cold Gun System

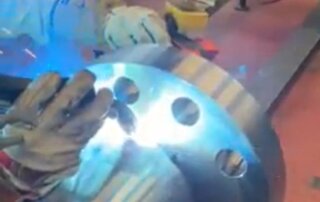

Mehrlagenschweißen / Schweißnähte kühlen
Beim Mehrlagenschweißen werden mehrere Schichten aufgebracht, die jeweils abkühlen müssen, bevor die nächste Lage geschweißt werden kann. Der Einsatz einer Cold Gun verkürzt die Wartezeit zwischen den einzelnen Schichten und erhöht die Produktivität im Schweißbetrieb.
Lesen Sie dazu unsere Kundenstory aus dem Anlagenbau:
Schweißnähte kühlen, Bearbeitungszeit verkürzen | EPUTEC Blog

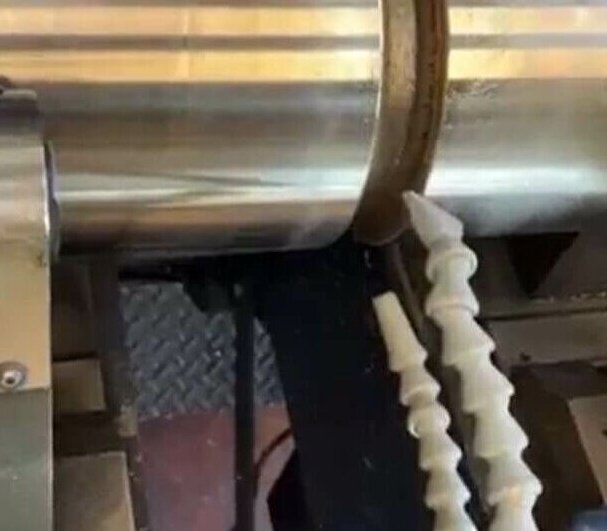

High Power Cold Gun BP5330J mit zwei Kaltluftdüsen

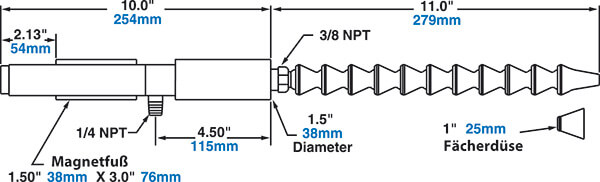

Weitere Produktinformationen
 Die Kaltluftpistole, Modell 5315J, kühlt einen Hartmetallfräser auf einer CNC Maschine und erhöht die Werkzeuglebensdauer um 50% |
| Eingangsdruck | Luftverbrauch | Geräuschpegel | ||
|---|---|---|---|---|
| Modell | PSIG | BAR | l/min | dBA |
| Kaltluftpistole 5015, 5215J, 5315J | 100 | 6,9 | 425 | 70 |
| Hochleistungs-Kaltluftpistole 5030, 5230J, 5330J | 100 | 6,9 | 850 | 82 |
Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
| Modell | Beschreibung |
|---|---|
| 5015 | Kaltluftpistole (Cold Gun), 425 l/min (ohne Zubehör) |
| 5215J | Cold Gun System (eine Kälteaustrittsöffnung) inklusive Kaltluftpistole, Einspitzenschlauchsatz mit Runddüse (10 mm), Flachdüse (32 mm) |
| 5315J | Cold Gun System (zwei Kälteaustrittsöffnungen): inklusive Kaltluftpistole, Zweispitzenschlauchsatz mit jeweils Runddüse (10 mm), Flachdüse (32 mm) |
| 5030 | Hochleistungs-Kaltluftpistole (High Power Cold Gun), 850 l/min (ohne Zubehör) |
| 5230J | Hochleistungs-Cold Gun System (eine Kälteaustrittsöffnung) inklusive Hochleistungs-Kaltluftpistole, Einspitzenschlauchsatz mit Runddüse (10 mm), Flachdüse (32 mm) |
| 5330J | Hochleistungs-Cold Gun System (zwei Kälteaustrittsöffnungen) inklusive Hochleistungs-Kaltluftpistole, Zweispitzenschlauchsatz mit jeweils Runddüse (10 mm), Flachdüse (32 mm) |
 |
 |
|
 |
 |
|
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenDie Kaltluftpistole von EXAIR ermöglicht den Austausch unübersichtlicher Nebelanlagen und verbessert trockene Bearbeitungsvorgänge mit sauberer, kalter Luft! Eine neue Lösung für ein altes Problem. Wärmeaufbau bei trockenen Bearbeitungsvorgängen reduziert die Werkzeugstandzeit und Bearbeitungsgeschwindigkeit. Das Cold Gun Aircoolant System erzeugt einen Strahl sauberer, kalter Luft bei 28°C (50°F) unter der Versorgungslufttemperatur. Das System arbeitet geräuscharm und ohne bewegliche Teile, die verschleißen können. Es führt Wärme ab, um Werkzeugstandzeiten zu verlängern und die Produktivität von Bearbeitungsvorgängen zu erhöhen, bei denen keine flüssigen Kühlmittel verwendet werden können.
Blogbeiträge
Schweißnähte kühlen, Bearbeitungszeit verkürzen
Wie lassen sich große Schweißnähte kühlen, damit die nächste Lage schneller geschweißt werden kann? Und könnte man die Wartezeiten ...
Wie der Adjustable Spot Cooler teure Reparaturen verhindert
Wenn leistungsstarke Textilmaschinen im Dauerbetrieb laufen, kommen Bauteile an ihre Grenzen. Eine wirkungsvolle Kühlung ist dann oft ...
Kaltluftpistole zur punktuellen Kühlung gegen Schleifbrand
In fast jeder industriellen Fertigung gehören Schleifprozesse zum Produktionsalltag. Verfahrensbedingt können dabei häufig Probleme wie beispielsweise Schleifbrand auftreten. Der ...
Sie setzen ein teures Befeuchtungssystem in der Trockenbearbeitung ein? Warum keine Kaltluftpistole?
Ein unschlagbares Duo: die Kaltluftpistole und eine passende Maschinen-Schutzeinrichtung Wofür ist eine Kaltluftpistole gut? Der Einsatz von ...
FAQ’s
Im Folgenden wird der Unterschied zwischen Spot Cooler und Cold Gun näher betrachtet.
Die Cold Gun ist nicht justierbar. Zur Optimierung der Kühlfähigkeit der Pistole sind der kalte Luftstrom und der Temperaturabfall vom Werk her voreingestellt. Somit kann ein ungewolltes Verändern der Einstellung durch Mitarbeiter verhindert werden.
Der regelbare Spot Cooler ist der Cold Gun in Form und Funktion sehr ähnlich. Der Unterschied besteht darin, dass der Spot Cooler über einen Regler verfügt, durch den die Temperatur einfach und stufenlos eingestellt werden kann. Zur weiteren Flexibilität verfügt der Spot Cooler über insgesamt 3 verschiedene sog. Generatoren, mit denen Sie den Luftdurchfluss und somit die Kühlleistung variieren können. Außerdem verfügt der Spot Cooler über einen Drehmagnetfuß für einfache Montage.
Die Kaltluftpistolen arbeiten nach dem Vortex-Prinzip. Sie sind für eine punktuelle und lokale Kühlung konzipiert.
Dadurch ergeben sich folgende Anwendungsbereiche:
- Schärfen von Werkzeugen
- Bohrer- und Messerschleifmaschinen
- Oberfräsen
- Einstech- und FormschleiferFräsen
- Oberflächenschleifen
- Bohren
- Reifenschleifmaschinen
- Bandsägen
- Kunststoffverarbeitung
