Tropffreie Außenmischende Weitwinkel Flachstrahldüsen

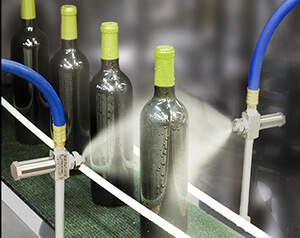

Modell EB2030SS wird eingesetzt um Weinflaschen kontrolliert abzuspülen bevor sie etikettiert werden.

Modelle EB2010SS, EB2020SS, EB2030SS und EB2040SS -1/4″ NPT/BSP
Weitwinkel Flachstrahldüse

Außenmischende Weitwinkel-Flachstrahldüsen sind ideal zum Auftragen großer Flüssigkeitsvolumina auf einen weiten Bereich, z.B. bei Fertigungslinien. Bei außenmischenden Zerstäuberdüsen können Luft- und Flüssigkeitsstrom unabhängig voneinander gesteuert werden. Allgemeine Anwendungsgebiete: mäßiges Auftragen von Medien auf einen weiten Bereich, z.B. das Kühlen oder Beschichten breiter Bahnen.
Tropffreie Zerstäuberdüsen arbeiten wie die standardmäßigen Sprühdüsen. Sie haben aber einen zusätzlichen Vorteil, da sie die Flüssigkeitszufuhr stoppen sobald die Druckluft abgeschaltet wird.

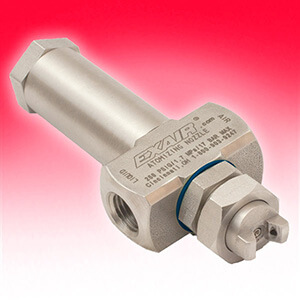

Außenmischende Weitwinkel Flachstrahldüse Modell EB2010SS

Modell: EB2010SS

1/4“ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Weitwinkel Flachstrahldüse Modell EB2020SS

Modell: EB2020SS

1/4“ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Weitwinkel Flachstrahldüse Modell EB2030SS

Modell: EB2030SS

1/4“ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Weitwinkel Flachstrahldüse Modell EB2040SS

Modell: EB2040SS

1/4“ NPT/BSP
Material: Edelstahl, Typ 303

Temperaturen:

Innenmischende Zerstäuberdüsen sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

Tropffreie Außenmischende Zerstäuberdüse Leistung
Tropffreie außenmischende Zerstäuberdüsen, großer Austrittswinkel, Flachstrahl-Sprühbild
Sprühwinkel Abmessungen
Modell Druck Breite Max. Tiefe m
Luft BAR Flüssigkeit BAR A B C
cm cm cm
EB2010SS 0.7 0.3 20.3 27.9 35.6 2.7
1.0 0.7 22.9 30.5 43.2 3.4
1.4 1.4 23.6 35.6 48.3 3.4
1.7 2.1 27.9 38.1 50.8 4.0
1.7 2.8 27.9 38.1 53.3 4.3
EB2020SS 0.6 0.3 27.9 40.6 48.3 2.4
1.0 1.4 27.9 40.6 53.3 3.4
1.4 1.4 30.5 43.2 55.9 3.7
1.7 2.1 33.0 45.7 61.0 3.7
2.1 2.8 33.0 48.3 61.0 4.3
EB2030SS 1.0 0.2 27.9 43.2 53.3 4.0
1.7 0.7 30.5 45.7 58.4 4.9
3.1 1.4 33.0 48.3 61.0 6.4
4.1 2.1 35.6 45.7 61.0 7.9
4.8 2.8 35.6 45.7 61.0 9.1
EB2040SS 2.1 0.3 33.0 48.3 61.0 5.2
3.1 1.4 35.6 50.8 66.0 5.8
4.5 1.4 38.1 53.3 68.6 7.0
5.5 1.4 38.1 55.9 71.1 7.9
6.2 2.8 40.6 55.9 71.1 7.9
Durchflussraten
Legende: l/h = Liter pro Stunde l/min = Standard Liter pro Minute
0.2 BAR Flüssigkeit 0.3 BAR Flüssigkeit 0.7 BAR Flüssigkeit
Modell Air Pressure PSI/BAR l/h l/min Air Pressure PSI/BAR l/h l/min Air Pressure PSI/BAR l/h l/min
EB2010SS 0.3 3.8 25.5 0.3 5.3 25.5 0.6 7.2 31.1
0.6 3.8 31.1 0.7 5.3 36.8 0.7 7.2 36.8
0.7 3.8 36.8 1.0 5.3 48.1 1.4 7.2 56.6
1.0 3.8 48.1 1.4 5.3 56.6 2.1 7.2 73.6
EB2020SS 0.4 9.5 28.3 0.4 12.1 28.3 0.4 16.3 28.3
0.5 9.5 31.1 0.6 12.1 31.1 0.6 16.3 31.1
0.6 9.5 31.1 0.6 12.1 34.0 0.7 16.3 36.8
0.7 9.5 36.8 0.7 12.1 36.8 0.8 16.3 42.5
EB2030SS 0.6 16.7 96.3 0.7 20.8 108 1.0 28.8 136
1.0 16.7 136 1.4 20.8 167 1.7 28.8 190
1.4 16.7 167 1.7 20.8 190 2.4 28.8 238
1.7 16.7 190 2.1 20.8 215 2.8 28.8 263
EB2040SS 0.7 37.9 108 1.0 51.1 136 1.7 71.2 190
1.0 37.9 136 1.4 51.1 167 2.1 71.2 215
1.4 37.9 167 2.1 51.1 215 2.8 71.2 263
1.7 37.9 190 2.4 51.1 238 3.1 71.2 286
Legende: l/h = Liter pro Stunde l/min = Standard Liter pro Minute
1.4 BAR Flüssigkeit 2.8 BAR Flüssigkeit
Model Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EB2010SS 0.7 10.2 36.8 1.0 14.4 48.1
1.4 10.2 56.6 1.4 14.4 56.6
2.1 10.2 73.6 2.1 14.4 73.6
2.4 10.2 85.0 2.4 14.4 85.0
EB2020SS 0.7 22.3 36.8 1.4 28.4 56.6
0.8 22.3 42.5 1.7 28.4 65.1
1.0 22.3 48.1 2.1 28.4 74.0
1.4 22.3 56.6 2.4 28.4 85.0
EB2030SS 2.4 41.6 238 3.4 53.0 311
3.1 41.6 286 4.5 53.0 348
3.8 41.6 331 5.9 53.0 445
4.1 41.6 340 6.5 53.0 476
EB2040SS 3.1 104 286 5.2 117 388
3.4 104 311 5.9 117 445
4.8 104 379 6.5 117 476
5.5 104 419 6.9 117 518

Tropffreie Außenmischende Zerstäuberdüse Abmessungen

» Tropffreie Zerstäuberdüsen (PDF)
