innenmischende 360° Hohlkegelzerstäuberdüse

Die innenmischende 360° Hohlkegelzerstäuberdüse (Modell AT1010SS/AT5010SS) ist für Anwendungen konzipiert, bei denen der Spritzstrahl von der Düse weg in alle Richtungen gestreut werden muss.

Modell AT1010SS – 1/4″ NPT/BSP und Modell AT5010SS – 1/2″ NPT/BSP

Innenmischende 360° Hohlkegelzerstäuberdüsen sind für Anwendungen konzipiert, bei denen der Spritzstrahl von der Düse weg in alle Richtungen gestreut werden muss. 360°-Düsen sind ideal, wenn eine glatte, gleichmäßige Beschichtung auf die Innenflächen von Rohren aufgetragen werden muss, und für ähnliche Arbeiten in Verbindung mit Rohrleitungen. Sie sind auch hervorragend für Anwendungen geeignet, bei welchen ein Sprühnebel über einen breiten Bereich benötigt wird, beispielsweise für Staubunterdrückung, Befeuchtung und Kühlung.

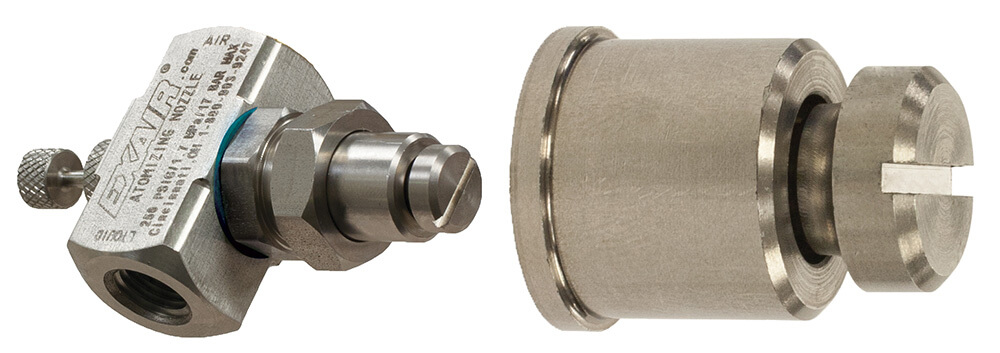

Modell AT1010SS

Modell: AT1010SS

1/4″“ NPT/BSP
Material: Edelstahl, Typ 303

Modell AT5010SS

Modell: AT5010SS

1/2″ NPT/BSP
Material: Edelstahl, Typ 303

  • Waschen
  • Spülen
  • Beschichten
  • Kühlen
  • Abschrecken
  • Benetzen
  • Befeuchten
  • Staubbindung

  • Vollständig einstellbar
  • Maximale Flüssigkeitsverteilung
  • Minimaler Flüssigkeitsverbrauch
  • Komplett aus Edelstahl
  • Kompakt
  • Vielseitig
  • Flüssigkeits- und Drucklufteinsätze auswechselbar
  • Minimaler Luftverbrauch
  • Feine Zerstäubung

Temperaturen: Innenmischende Zerstäuberdüsen sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

Innenmischende 360°-Hohlkegelzerstäuberdüse 1/4

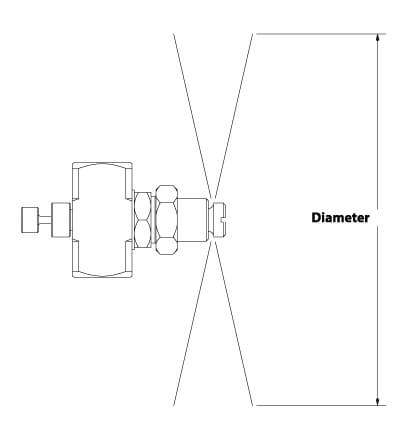

Sprühwinkel Abmessungen
Modell Druck Durchmesser
Luft BAR Flüssigkeit BAR cm
AT1010SS 1.4 0.7 91
2.3 1.4 99
3.4 2.1 112
4.1 2.8 124
5.9 4.1 135
Luft und Flüssigkeiten Volumina
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch
0.7 BAR Flüssigkeit 1.4 BAR Flüssigkeit 2.1 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
AT1010SS 1.4 16.8 121 2.3 27.5 182 3.4 30.6 251
1.7 9.7 150 2.6 19.6 206 3.9 20.3 285
1.8 7.5 162 2.9 13.5 231 4.1 15.7 303
1.9 5.9 176 3.3 7.8 264 4.8 7.4 356
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch
2.8 BAR Flüssigkeit 4.1 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
AT1010SS 4.1 43.5 283 5.9 55.7 376
4.8 26.8 335 6.2 47.9 398
5.5 15.4 383 6.6 40.2 423
6.2 7.7 439 6.9 33.7 449

Temperaturen: Innenmischende Zerstäuberdüsen sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

Innenmischende 360°-Hohlkegelzerstäuberdüse 1/2
Sprühwinkel Abmessungen
Modell Druck Durchmesser
Luft BAR Flüssigkeit BAR cm
AT5010SS 1.1 0.7 142
2.9 2.1 284
3.9 2.8 366
5.5 4.1 396
Luft und Flüssigkeiten Volumina
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch
0.7 BAR Flüssigkeit 1.4 BAR Flüssigkeit 2.1 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
AT5010SS 1.0 204 388 1.7 379 490 2.5 431 671
1.1 127 462 1.9 250 617 2.8 314 793
1.2 64 524 2.2 123 756 3.2 145 980
1.4 41 566 2.5 45 872 3.4 55 1107
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch
2.8 BAR Flüssigkeit 4.1 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
AT5010SS 3.3 500 838 5.0 568 1175
3.7 322 1025 5.2 454 1291
4.1 159 1209 5.4 409 1357
4.6 59 1413 5.7 318 1458

Innenmischende 360°-Hohlkegelzerstäuberdüse Abmessungen
Innenmischende 360°-Hohlkegelzerstäuberdüse Abmessungen 1/2
