Exair HollowStream Cone Nozzles – Buses de pulvérisation à cône creux
Les HollowStream Cone Nozzles 1/4″ BSP (NPT) et 3/8″ BSP (NPT) d’Exair créent un anneau de liquide sur l’objet pulvérisé. Les buses de pulvérisation à cône creux font partie des buses de pulvérisation les plus utilisées. Elles consomment généralement moins de liquide que les buses à cône plein.
Application
Les buses de pulvérisation à cône creux sont utilisées lorsque le refroidissement, le nettoyage, le lavage, le rinçage ou l’élimination de la poussière peuvent être effectués avec une quantité de liquide inférieure à celle des buses à cône plein.

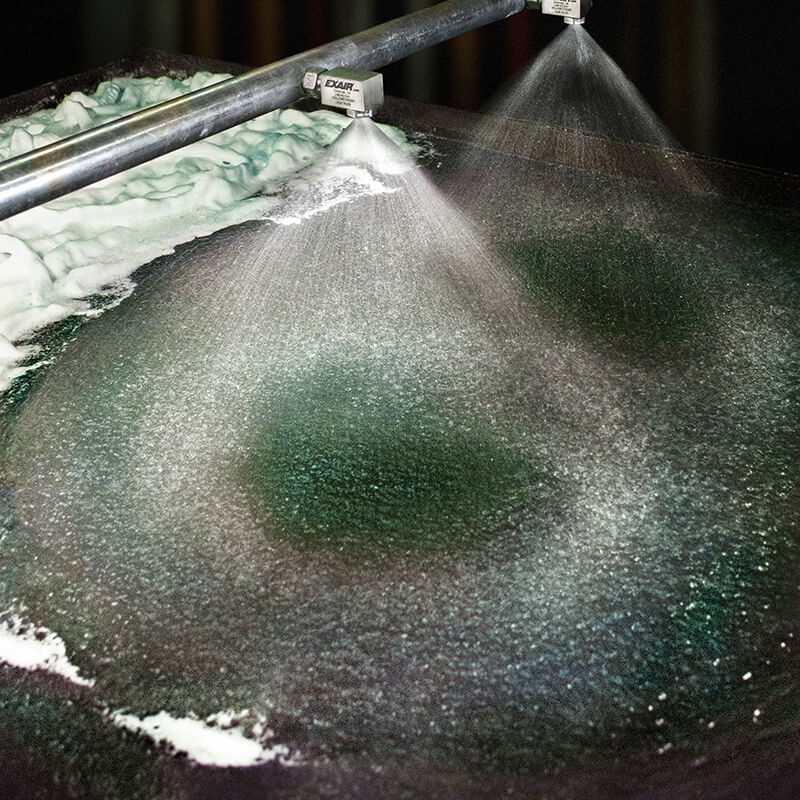

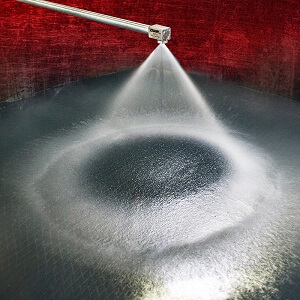

Leur écoulement tangentiel ne comporte pas de pales et crée des structures internes largement ouvertes qui empêchent le colmatage. Les HollowStream Cone Nozzles créent une répartition uniforme dans un modèle de cône creux rond avec des gouttes moyennes à grosses.
Les buses HollowStream fonctionnent avec une pression de liquide allant jusqu’à 250 PSI et conviennent ainsi également aux liquides contenant des particules. Par rapport aux buses d’atomisation à air Exair, les buses HollowStream ont un débit de liquide plus élevé.
NOUVEAU : Buses à cône creux Les buses de pulvérisation à cône creux sont désormais également disponibles en 1/8″ BSP (NPT) et 1/2″ BSP (NPT) !
Comment fonctionne la buse de pulvérisation à cône creux ?
Le liquide d’atomisation est dirigé vers le corps de la buse, ce qui crée un effet de tourbillon dans la chambre de turbulence. Ce tourbillon crée une pulvérisation en cône plein lorsque le liquide sort de l’orifice selon un angle de pulvérisation contrôlé.
Applications :
- Effrayer
- Refroidir brusquement
- Élimination de la poussière
- Laver, rincer
- Désinfecter, dégraisser
- Lubrifier
Avantages :
- Consommation de fluide réduite par rapport à la buse de pulvérisation à cône plein
- Débits de liquide élevés
- Augmentation de la surface de liquide
- Augmentez la zone de couverture de liquide sur votre cible
- Structure entièrement en acier inoxydable
- Encombrement compact, polyvalent
| Modèle | HL80X5SS | HL8001SS | HL8002SS | HL8003SS | HL8005SS | HL8008SS | HL8010SS |
|---|---|---|---|---|---|---|---|
| Raccord d’entrée | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) | 1/8″ BSP (NPT) |
| Puissance | 0,5 | 1 | 2 | 3 | 5 | 8 | 10 |
| Tour libre max. | 0,035″ | 0,063″ | 0,078″ | 0,094″ | 0,125″ | 0,156″ | 0,159″ |
| Débit (LPM) | HL80X5SS | HL8001SS | HL8002SS | HL8003SS | HL8005SS | HL8008SS | HL8010SS |
| 0,207 bar | 0,125 | 0,254 | 0,44 | 0,76 | 0,95 | 1,70 | 1,82 |
| 0,345 bar | 0,151 | 0,314 | 0,57 | 0,82 | 1,25 | 2,08 | 2,42 |
| 0,483 bar | 0,174 | 0,356 | 0,66 | 0,98 | 1,49 | 2,54 | 2,99 |
| 0,69 bar | 0,189 | 0,379 | 0,76 | 1,14 | 1,82 | 3,03 | 3,63 |
| 1,38 bar | 0,273 | 0,579 | 0,93 | 1,62 | 2,54 | 4,47 | 4,96 |
| 2,76 bar | 0,379 | 0,780 | 1,31 | 2,32 | 3,61 | 6,13 | 7,0 |
| 4,14 bar | 0,591 | 0,905 | 1,60 | 2,84 | 4,46 | 7,19 | 7,95 |
| Modèle | HL1001SS | HL1002SS | HL1003SS | HL1005SS | HL1008SS | HL1011SS |
|---|---|---|---|---|---|---|
| Raccord d’entrée | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) | 1/4″ BSP (NPT) |
| Puissance | 1 | 2 | 3 | 5 | 8 | 11 |
| Tour libre max. | 0,052″ | 0,086″ | 0,109″ | 0,120″ | 0,166″ | 0,180″ |
| Débit (LPM) | HL1001SS | HL1002SS | HL1003SS | HL1005SS | HL1008SS | HL1011SS |
| 0,207 bar | 0,23 | 0,53 | 0,76 | 1,02 | 1,74 | 2,46 |
| 0,345 bar | 0,26 | 0,64 | 0,91 | 1,32 | 2,23 | 3,06 |
| 0,483 bar | 0,34 | 0,72 | 1,06 | 1,47 | 2,76 | 3,52 |
| 0,69 bar | 0,38 | 0,76 | 1,21 | 1,85 | 3,02 | 4,16 |
| 1,38 bar | 0,49 | 1,02 | 1,70 | 2,46 | 4,38 | 5,56 |
| 2,76 bar | 0,68 | 1,44 | 2,38 | 3,44 | 6,05 | 7,67 |
| 4,14 bar | 0,79 | 1,74 | 2,91 | 4,23 | 7,71 | 9,45 |
| Modèle | HL5025SS | HL5030SS | HL5040SS | HL5050SS | HL5060SS |
|---|---|---|---|---|---|
| Raccord d’entrée | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) | 1/2″ BSP (NPT) |
| Puissance | 5 | 8 | 10 | 15 | 20 |
| Tour libre max. | 0,281″ | 0,313″ | 0,344″ | 0,344″ | 0,344″ |
| Débit (LPM) | HL5025SS | HL5030SS | HL5040SS | HL5050SS | HL5060SS |
| 0,207 bar | 6,06 | 7,19 | 9,08 | 12,11 | 13,68 |
| 0,345 bar | 7,19 | 8,33 | 10,60 | 14,38 | 15,90 |
| 0,483 bar | 9,08 | 9,46 | 12,11 | 17,41 | 20,44 |
| 0,69 bar | 9,46 | 11,36 | 14,76 | 18,93 | 22,71 |
| 1,38 bar | 14,01 | 15,90 | 19,68 | 25,74 | 29,53 |
| 2,07 bar | 16,66 | 18,93 | 23,47 | 29,90 | 34,83 |
| 2,76 bar | 18,17 | 21,20 | 25,74 | 34,07 | 43,53 |
| 4,14 bar | 22,71 | 26,50 | 31,04 | 47,32 | 53,00 |
| Modèle | HL3005SS | HL3008SS | HL3010SS | HL3015SS | HL3020SS | HL3025SS | HL3030SS |
|---|---|---|---|---|---|---|---|
| Raccord d’entrée | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) | 3/8″ BSP (NPT) |
| Puissance | 5 | 8 | 10 | 15 | 20 | 25 | 30 |
| Tour libre max. | 0,111″ | 0,159″ | 0,172″ | 0,166″ | 0,203″ | 0,219″ | 0,281″ |
| Débit (LPM) | HL3005SS | HL3008SS | HL3010SS | HL3015SS | HL3020SS | HL3025SS | HL3030SS |
| 0,207 bar | 1,11 | 1,88 | 2,42 | 3,54 | 4,86 | 5,49 | 6,81 |
| 0,345 bar | 1,30 | 2,28 | 2,84 | 4,16 | 5,69 | 6,75 | 8,71 |
| 0,483 bar | 1,48 | 2,68 | 3,36 | 4,88 | 6,86 | 7,63 | 10,13 |
| 0,69 bar | 1,71 | 3,09 | 3,81 | 5,60 | 7,57 | 9,27 | 11,73 |
| 1,38 bar | 2,35 | 4,25 | 5,16 | 7,48 | 10,41 | 12,65 | 15,99 |
| 2,07 bar | 2,83 | 5,04 | 6,13 | 9,84 | 12,84 | 15,14 | 19,40 |
| 2,76 bar | 3,25 | 5,68 | 6,93 | 10,60 | 14,83 | 17,10 | 22,81 |
| 4,14 bar | 3,95 | 6,80 | 9,35 | 13,63 | 17,13 | 20,44 | 27,54 |

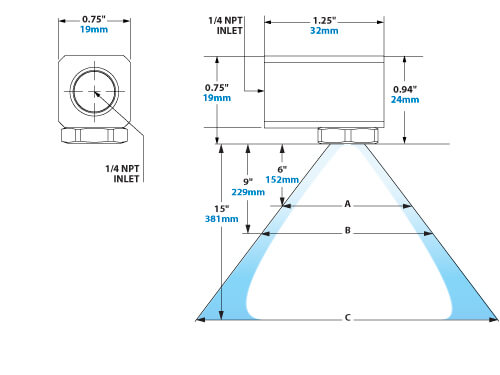

| Modèle | Pression | Largeur en cm | ||
|---|---|---|---|---|
| HL80X5SS | A | B | C | |
| 0,5 bar | X | X | X | |
| 1,4 bar | 0,4 | 1,1 | 2,1 | |
| 4,1 bar | 1,0 | 3,1 | 6,2 | |
| HL8001SS | A | B | C | |
| 0,5 bar | X | X | X | |
| 1,4 bar | 0,9 | 2,8 | 5,6 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8002SS | A | B | C | |
| 0,5 bar | 0,9 | 2,8 | 5,6 | |
| 1,4 bar | 1,0 | 3,0 | 6,0 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8003SS | A | B | C | |
| 0,5 bar | 0,9 | 2,8 | 5,6 | |
| 1,4 bar | 1,0 | 3,0 | 6,0 | |
| 4,1 bar | 1,2 | 3,5 | 6,9 | |
| HL8005SS | A | B | C | |
| 0,5 bar | 0,7 | 2,2 | 4,4 | |
| 1,4 bar | 1,1 | 3,3 | 6,5 | |
| 4,1 bar | 1,4 | 4,2 | 8,4 | |
| HL8008SS | A | B | C | |
| 0,5 bar | 1,0 | 3,0 | 6,0 | |
| 1,4 bar | 1,2 | 3,5 | 6,9 | |
| 4,1 bar | 1,2 | 3,6 | 7,2 | |
| HL8010SS | A | B | C | |
| 0,5 bar | 1,2 | 3,5 | 6,9 | |
| 1,4 bar | 1,3 | 3,8 | 7,6 | |
| 4,1 bar | 1,4 | 4,2 | 8,4 | |
| Modèle | Pression | Largeur en cm | ||
|---|---|---|---|---|
| HL1001SS | A | B | C | |
| 0,5 bar | 12,3 | 15,5 | 19,8 | |
| 1,4 bar | 18,5 | 23,3 | 29,7 | |
| 4,1 bar | 30,8 | 38,8 | 49,5 | |
| HL1002SS | A | B | C | |
| 0,5 bar | 15,5 | 21,7 | 28,4 | |
| 1,4 bar | 23,3 | 32,6 | 42,6 | |
| 4,1 bar | 38,8 | 54,4 | 71,1 | |
| HL1003SS | A | B | C | |
| 0,5 bar | 17,2 | 26,5 | 33,9 | |
| 1,4 bar | 25,9 | 39,7 | 50,8 | |
| 4,1 bar | 43,1 | 66,2 | 84,6 | |
| HL1005SS | A | B | C | |
| 0,5 bar | 21,3 | 24,7 | 36,3 | |
| 1,4 bar | 32,0 | 37,0 | 54,5 | |
| 4,1 bar | 53,4 | 61,7 | 90,8 | |
| HL1008SS | A | B | C | |
| 0,5 bar | 18,0 | 19,8 | 25,6 | |
| 1,4 bar | 26,9 | 29,7 | 38,4 | |
| 4,1 bar | 44,9 | 49,5 | 63,9 | |
| HL1011SS | A | B | C | |
| 0,5 bar | 24,2 | 30,5 | 37,6 | |
| 1,4 bar | 36,4 | 45,7 | 56,5 | |
| 4,1 bar | 60,6 | 76,2 | 94,1 | |
| Modèle | Pression | Largeur en cm | ||
|---|---|---|---|---|
| HL5025SS | A | B | C | |
| 0,5 bar | 17,6 | 26,4 | 44,0 | |
| 1,4 bar | 19,0 | 28,6 | 47,6 | |
| 4,1 bar | 21,3 | 32,0 | 53,4 | |
| HL5030SS | A | B | C | |
| 0,5 bar | 21,3 | 32,0 | 53,4 | |
| 1,4 bar | 23,0 | 34,5 | 57,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
| HL5040SS | A | B | C | |
| 0,5 bar | 27,4 | 41,2 | 68,6 | |
| 1,4 bar | 30,5 | 45,7 | 76,2 | |
| 4,1 bar | 32,7 | 49,0 | 81,7 | |
| HL5050SS | A | B | C | |
| 0,5 bar | 35,1 | 52,6 | 87,7 | |
| 1,4 bar | 36,3 | 54,5 | 90,8 | |
| 4,1 bar | 39,0 | 58,5 | 97,5 | |
| HL5060SS | A | B | C | |
| 0,5 bar | 36,3 | 54,5 | 90,8 | |
| 1,4 bar | 43,5 | 65,3 | 111,4 | |
| 4,1 bar | 46,9 | 70,4 | 117,3 | |
| Modèle | Pression | Largeur en cm | ||
|---|---|---|---|---|
| HL3005SS | A | B | C | |
| 0,5 bar | 25,6 | 38,4 | 63,9 | |
| 1,4 bar | 27,9 | 41,9 | 69,8 | |
| 4,1 bar | 30,0 | 44,9 | 74,9 | |
| HL3008SS | A | B | C | |
| 0,5 bar | 19,0 | 28,6 | 47,6 | |
| 1,4 bar | 21,3 | 32,0 | 53,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
| HL3010SS | A | B | C | |
| 0,5 bar | 21,3 | 32,0 | 53,4 | |
| 1,4 bar | 24,2 | 36,4 | 60,6 | |
| 4,1 bar | 26,5 | 39,7 | 66,2 | |
| HL3015SS | A | B | C | |
| 0,5 bar | 28,9 | 43,4 | 72,3 | |
| 1,4 bar | 33,3 | 49,9 | 83,2 | |
| 4,1 bar | 35,1 | 52,6 | 87,7 | |
| HL3020SS | A | B | C | |
| 0,5 bar | 28,9 | 43,4 | 72,3 | |
| 1,4 bar | 30,5 | 45,7 | 76,2 | |
| 4,1 bar | 33,3 | 49,9 | 83,2 | |
| HL3025SS | A | B | C | |
| 0,5 bar | 25,6 | 38,4 | 63,9 | |
| 1,4 bar | 27,9 | 41,9 | 69,8 | |
| 4,1 bar | 30,5 | 45,7 | 76,2 | |
| HL3030SS | A | B | C | |
| 0,5 bar | 20,9 | 31,4 | 52,4 | |
| 1,4 bar | 22,1 | 33,2 | 55,4 | |
| 4,1 bar | 25,6 | 38,4 | 63,9 | |
