Innenmischende Zerstäuberdüse mit großem Austrittswinkel und rundem Sprühbild

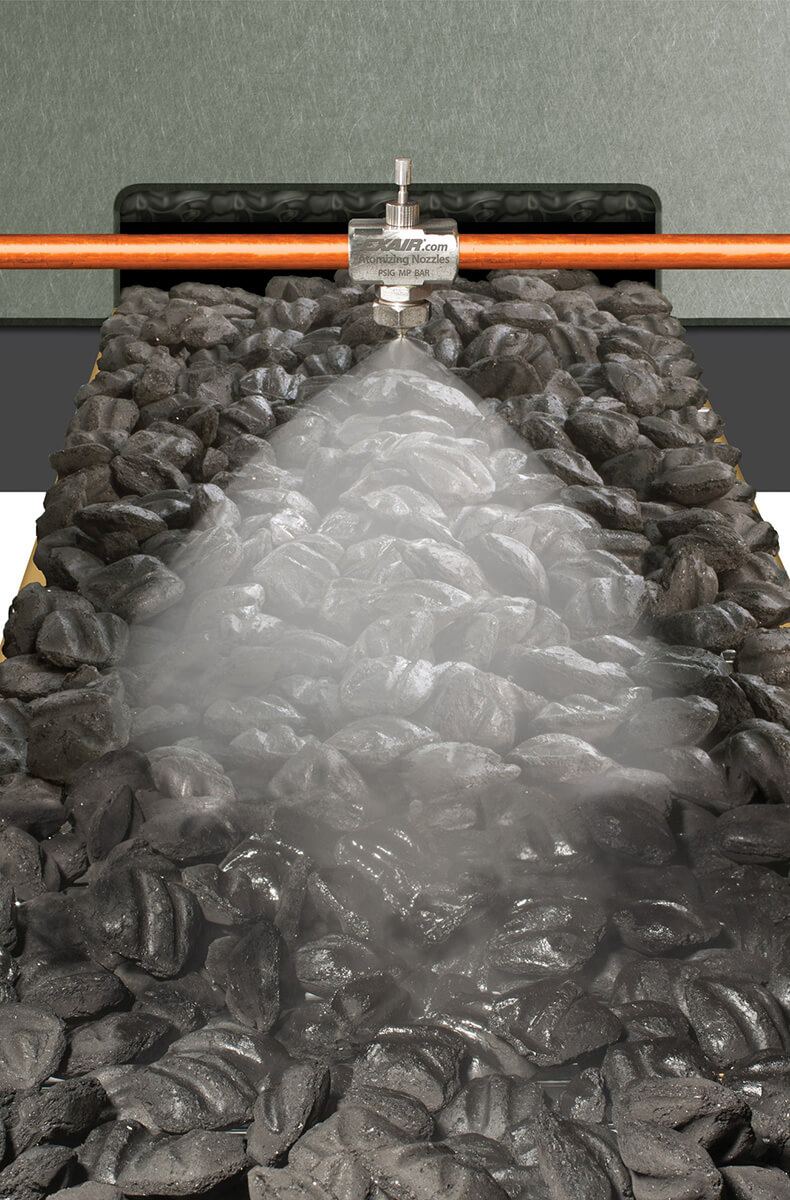

Modèle AW1030SS, utilisé dans la production de briquettes de charbon de bois pour fixer la poussière.

Modèle AW1010SS à AW1040SS – 1/4 » NPT/BSP

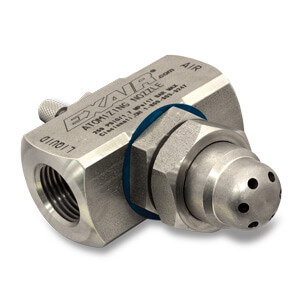

Modèle AW5010SS à AW5030SS – 1/2 » NPT/BSP
Modèle AW8010SS à AW8040SS – 1/8″ NPT/BSP

Les buses d’atomisation d’EXAIR à grand angle de sortie et à jet rond sont idéales pour couvrir une large zone. Elles peuvent être réglées pour générer un léger brouillard ou un jet puissant pour le trempage. Elles sont largement utilisées pour fixer la poussière, humidifier et refroidir de grandes surfaces de produits, de personnes ou de bétail. Ces buses sont également parfaites pour appliquer un revêtement sur des pièces emballées dans de grands conteneurs, par exemple pour pulvériser de l’huile sur un conteneur contenant des pièces en acier découpé afin d’éviter l’oxydation pendant le transport. Pour les applications alimentées en air comprimé qui ne nécessitent pas un contrôle indépendant de l’air et du liquide.

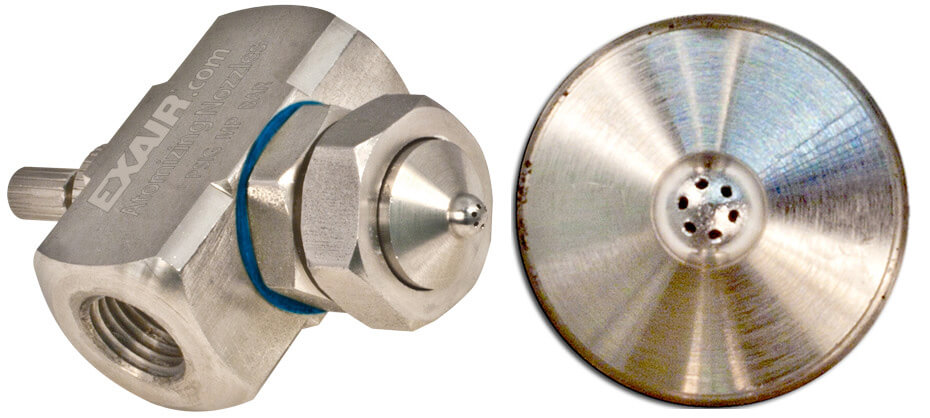

Modell AW1010SS

Modèle : AW1010SS

1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

AW1020SS

Modèle : AW1020SS

1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

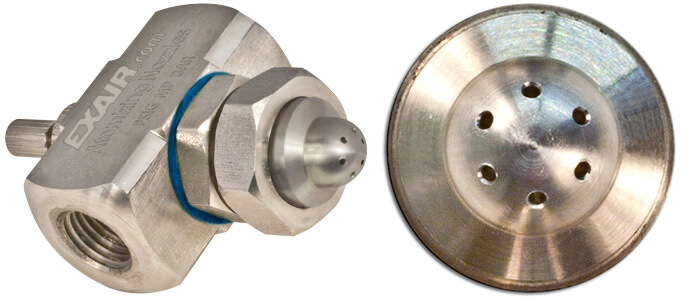

AW1030SS

Modèle : AW1030SS

1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

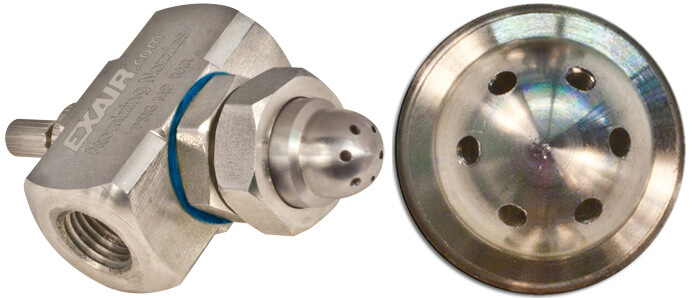

Modell AW1040SS

Modèle : AW1040SS

1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

Modell AW5010SS

Modèle : AW5010SS

1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303

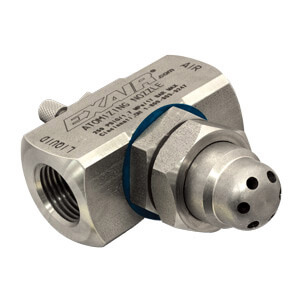

Modell AW5020SS

Modèle : AW5020SS

1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303

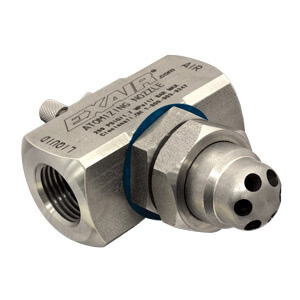

Modell AW5030SS

Modèle : AW5030SS

1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303

Modell AW8010SS

Modèle : AW8010SS

1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303

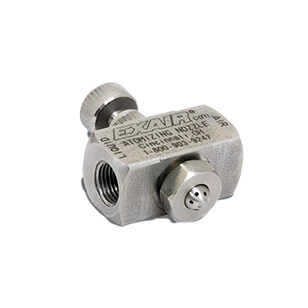

Modell AW8020SS

Modèle : AW8020SS

1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303

Modell AW8030SS

Modèle : AW8030SS

1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303

Modell AW8040SS

Modèle : AW8040SS

1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303

Températures :

les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

Airflow Pattern

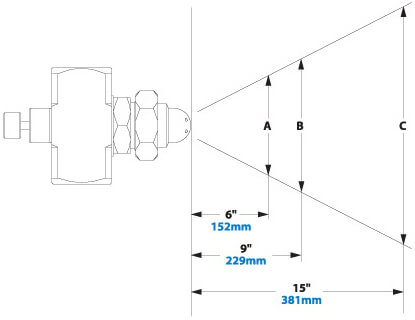

Dimensions de l’angle de pulvérisation
Modèle Pression Largeur Profondeur max. m
Air BAR Liquide BAR A B C
cm cm cm
AW1010SS 0,7 0,7 18 23 36 1,5
1,4 1,4 23 28 38 1,8
2,3 2,1 25 30 41 2,4
2,9 2,8 25 30 41 2,7
4,1 4,1 25 30 41 3,7
AW1020SS 0,8 0,7 25 33 43 2,7
1,7 1,4 28 33 46 3,4
2,3 2,1 28 33 46 3,7
3,2 2,8 28 36 46 4,3
4,1 4,1 28 36 48 4,9
AW1030SS 0,8 0,7 25 33 46 2,7
1,5 1,4 28 33 46 3,4
2,3 2,1 28 36 46 4
3,2 2,8 28 36 48 4,6
4,5 4,1 28 36 51 5,8
AW1040SS 1,9 0,7 25 36 41 4,9
3,2 1,4 28 36 46 5,5
4,1 2,1 30 41 53 6,4
5,2 2,8 30 41 56 7,3
6,2 4,1 30 41 58 7,6
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 0,7 BAR Liquide 1,4 BAR Liquide 2,1 BAR
Modèle Pression d’air
BAR		 l/h l/min Pression d’air
BAR		 l/h l/min Pression d’air
BAR		 l/h l/min
AW1010SS 0,6 6,8 8 1 9,1 11 1,5 10,2 14
0,7 6,1 11 1,2 7,9 14 2,1 8,7 20
0,8 5,7 11 1,5 7,2 17 2,5 7,2 23
1 4,9 14 1,8 6,1 20 2,8 6,1 25
AW1020SS 0,8 10,6 48 1,5 15,1 65 2,1 20,4 71
1 6,1 57 1,7 11,7 71 2,3 14,4 91
— — — 1,8 7,6 82 2,6 6,8 113
— — — — — — 2,8 3,4 127
AW1030SS 0,7 25,7 31 1,4 32,2 42 2,1 34,1 57
0,8 17 40 1,5 22,7 54 2,3 22 79
1 8,3 54 1,7 17 65 2,6 9,1 108
— — — 1,8 9,8 76 2,8 5,3 122
AW1040SS 1,7 22,7 153 2,6 35,2 218 3,3 58,7 238
1,9 15,1 173 3 20,8 258 3,9 34,1 300
2,1 9,5 190 3,3 13,2 283 4,3 22,7 343
2,2 7,6 207 3,6 7,2 306 4,8 10,6 379
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 2,8 BAR Liquide 4,1 BAR
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AW1010SS 2,1 11,4 20 3 13,2 25
2,6 9,8 23 3,8 11,7 31
3,2 7,9 28 4,5 9,5 37
3,4 7,2 31 5,2 7,9 42
AW1020SS 2,6 24,2 82 3,7 32,2 99
3 16,7 110 4 26,5 116
3,3 9,8 130 4,5 20,4 147
3,6 3,8 153 5,2 6,4 201
AW1030SS 2,8 37,9 74 3,9 56,8 82
3 26,5 96 4,1 45,4 99
3,3 14 119 4,8 18,9 159
3,6 5,7 147 5,5 3 218
AW1040SS 4,1 73,1 292 5,9 91 391
4,8 45,4 362 6,2 80,6 430
5,5 24,6 416 6,6 70 467
6,2 10,6 487 6,9 59,8 490

Températures :

les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

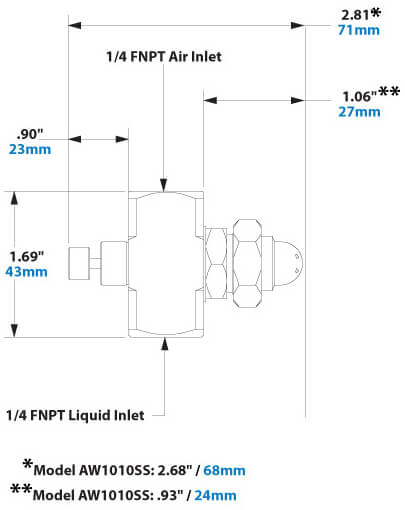

Innenmischende Zerstäuberdüse mit großem Austrittswinkel und rundem Sprühbild Abmessungen

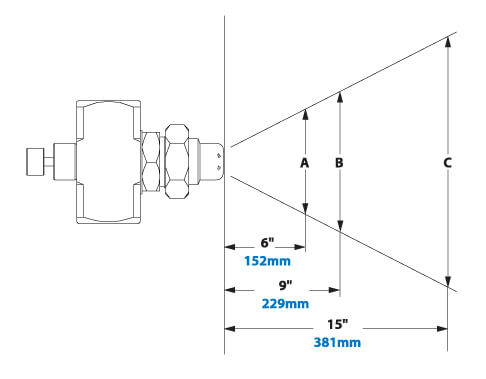

Dimensions de l’angle de pulvérisation
Modèle Pression Largeur Profondeur max. m
Air BAR Liquide BAR A B C
cm cm cm
AW5010SS 2,1 1,7 31,8 46 66 5,5
2,8 2,4 33,0 48 66 6,1
4,1 3,8 35,6 48 67 6,7
AW5020SS 0,8 0,3 38,1 50 64 6,7
3,2 1,7 40,6 51 64 10,7
4,1 2,4 38,1 46 56 12,2
5,5 3,8 33,0 43 52 13,7
AW5030SS 0,7 0,3 40,6 53 79 6,1
1,4 1,0 40,6 52 69 6,7
3,0 2,4 33,0 43 56 10,7
4,4 3,8 34,3 43 56 13,4
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 0,3 BAR Liquide 1,0 BAR Liquide 1,7 BAR
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AW5010SS — — — — — — 1,9 125 215
— — — — — — 2,1 77 283
— — — — — — — — —
AW5020SS 0,69 121 340 1,8 64 617 2,8 229 847
0,83 77 411 2,1 109 725 3,0 154 949
0,97 50 459 2,2 79 784 3,3 100 1082
— — — 2,3 59 838 3,4 77 1107
AW5030SS 0,69 118 362 1,2 424 413 1,8 681 481
0,83 70 429 1,4 329 467 2,1 522 583
— — — 1,5 273 524 2,5 316 756
— — — 1,7 227 578 2,8 232 878
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 2,4 BAR Liquide 3,8 BAR
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AW5010SS 2,8 109 312 4,0 250 331
2,9 68 377 4,1 185 379
— — — 4,3 136 476
AW5020SS 3,7 265 1059 5,2 435 1291
4,0 186 1167 5,5 356 1422
4,3 136 1266 — — —
4,5 102 1328 — — —
AW5030SS 2,5 795 600 3,7 999 799
2,8 670 708 4,3 818 1020
3,3 386 920 4,8 568 1201
3,6 311 1039 5,2 420 1362

Températures :

les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

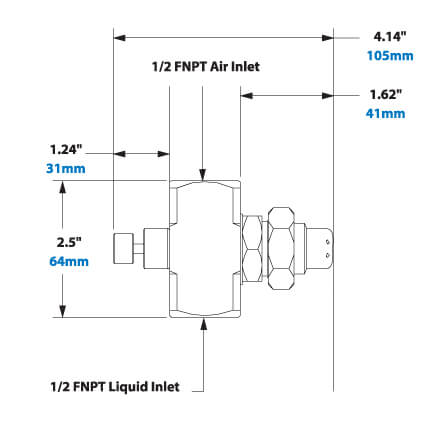

Innenmischende Zerstäuberdüse mit großem Austrittswinkel und rundem Sprühbild Abmessungen
Dimensions de l’angle de pulvérisation
Modèle Pression Largeur Profondeur max. m
Air BAR Liquide BAR A B C
cm cm cm
AW8010SS 0,6 0,7 13 17 19 0,6
1,1 1,4 15 20 25 0,9
1,8 2,1 18 23 28 1,2
4,5 4,1 18 25 30 1,2
AW8020SS 0,8 0,7 20 24 28 1,8
1,7 1,4 20 25 33 2,4
2,5 2,1 20 25 33 3,0
5,2 4,1 20 25 33 4,3
AW8030SS 0,8 0,7 19 25 34 2,3
1,5 1,4 19 25 34 2,7
2,5 2,1 19 25 34 3,0
3,4 2,8 19 25 34 3,4
AW8040SS 1,2 0,7 20 27 30 2,7
2,6 1,4 20 25 30 3,4
3,8 2,1 19 25 28 4,3
5,5 2,8 19 25 28 4,6
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 0,7 BAR Liquide 1,4 BAR Liquide 2,1 BAR
Modèle Pression d’air
BAR		 l/h l/min Pression d’air
BAR		 l/h l/min Pression d’air
BAR		 l/h l/min
AW8010SS 0,6 4,2 8,8 1 6,1 9,4 1,5 7,6 123
0,7 2,6 7,6 1,1 5,3 12,1 1,8 6,8 14,7
— — — 1,5 2,3 16,9 — — —
— — — — — — — — —
AW8020SS 0,8 14,1 46,7 1,5 19,2 64,7 2,1 24,2 75,4
1 11,4 53,9 1,7 16,8 71,9 2,2 22,7 82,6
— — — 1,8 14,5 79 2,5 18,7 97
— — — — — — — — —
AW8030SS 0,7 24,1 36,8 1,4 29,8 52,8 2,1 37,9 71,3
0,8 19,3 46,7 1,5 25,5 61,4 2,2 35,3 77,4
1 13,1 54,1 1,7 22,5 68,8 2,5 25,9 95,8
— — — 1,8 18,2 75 2,8 15,4 114,3
AW8040SS 1,2 42,9 81,8 2,1 54,9 117,8 3,0 61,8 156,5
1,8 35,3 105,9 2,6 47,9 142,8 3,8 56,8 190,2
2,3 25,2 129,7 4,1 25,2 205,7 5,5 32,8 259,9
— — — — — — — — —
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
Liquide 2,8 BAR Liquide 4,1 BAR
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AW8010SS 2,1 7,6 17,2 3 9,8 19,7
2,3 6,8 18,4 3,3 8,3 24,6
— — — 4,5 2,3 44,2
— — — — — —
AW8020SS 2,6 30,3 86,2 3,7 37,2 108
2,9 25,5 100,6 3,9 35,3 115
3,2 21,8 115 4,1 31,5 129
3,6 16,2 136,5 5,2 20,7 183
AW8030SS 2,8 42,9 86 3,9 56,8 90,9
2,9 39,1 93,4 4,0 54,9 111
3,2 31,5 111,8 4,5 45,4 139
3,4 22 126,6 5,2 25,5 181
AW8040SS 4,1 68,1 199,3 5,5 84,5 252
5,5 55,5 259,9 6,2 79,5 280
6,9 37,9 315,1 — — —
— — — — — —

Innenmischende Zerstäuberdüse mit großem Austrittswinkel und rundem Sprühbild Abmessungen
Innenmischende Zerstäuberdüse mit großem Austrittswinkel und rundem Sprühbild Abmessungen
