Le débit de liquide peut être réglé dans de larges plages à l’aide de la vanne ou des pressions d’entrée.

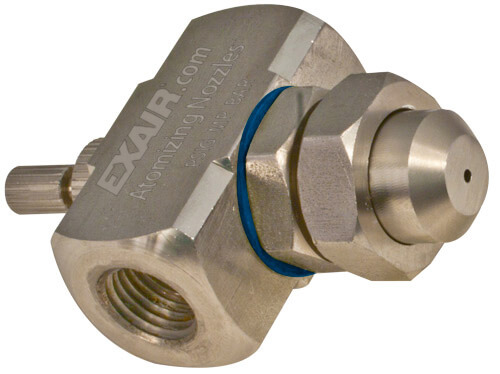

Modèle AN1010SS à AN1040SS – 1/4″ NPT/BSP

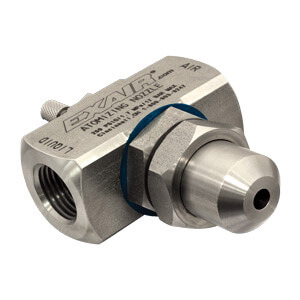

Modèle AN5010SS et AN5020SS – 1/2″ NPT/BSP

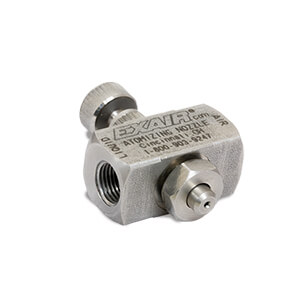

Modèle AN8010SS à AN8050SS – 1/8″ NPT/BSP

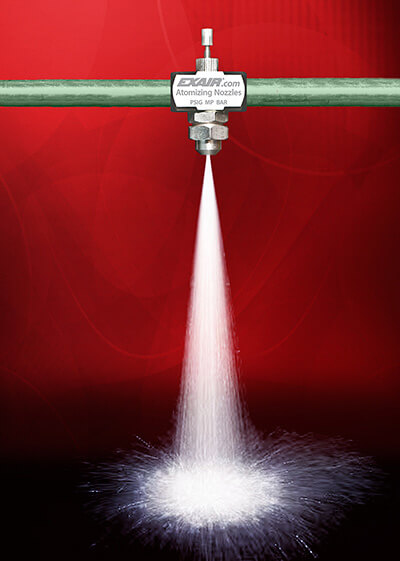

Les buses à petit angle de sortie et à jet rond sont idéales pour la pulvérisation d’un brouillard liquide concentré. Grâce à leurs multiples possibilités de réglage, elles peuvent être utilisées pour appliquer un revêtement épais à courte distance ou pour pulvériser un brouillard très fin à plus de 4 m (modèles 1/8″), 9 m (modèles 1/4″) ou 12 m (modèles 1/2″) ! Elles sont souvent utilisées pour pulvériser avec précision des lubrifiants lors de l’assemblage ou pour marquer des pièces lors de leur transport sur un convoyeur. De toutes nos buses d’atomisation, les buses à petit angle de sortie et à jet rond ont le débit de liquide le plus élevé. Pour les applications alimentées en air comprimé qui ne nécessitent pas un contrôle indépendant de l’air et du liquide.
Modèle : AN1010SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN1020SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN1030SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN1040SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN5010SS
1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN5020SS
1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN8010SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN8020SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN8030SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN8040SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AN8050SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

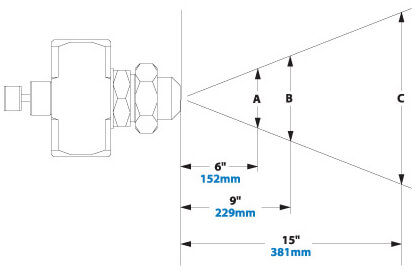

| Dimensions de l’angle de pulvérisation | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||||||||
| Air BAR | Liquide BAR | A | B | C | ||||||||
| cm | cm | cm | ||||||||||
| AN1010SS | 0,8 | 0,7 | 6 | 8 | 13 | 1,8 | ||||||
| 1,4 | 1,4 | 7 | 10 | 15 | 2,4 | |||||||
| 2,3 | 2,1 | 8 | 11 | 17 | 2,7 | |||||||
| 2,9 | 2,8 | 9 | 11 | 17 | 3 | |||||||
| 4 | 4,1 | 10 | 13 | 18 | 3,4 | |||||||
| AN1020SS | 1,7 | 0,7 | 6 | 9 | 14 | 3,4 | ||||||
| 2,6 | 1,4 | 7 | 10 | 17 | 3,7 | |||||||
| 3,8 | 2,1 | 8 | 11 | 17 | 4 | |||||||
| 4,5 | 2,8 | 9 | 13 | 18 | 4,3 | |||||||
| 5,9 | 4,1 | 10 | 14 | 19 | 5,5 | |||||||
| AN1030SS | 1 | 0,7 | 7 | 11 | 17 | 3 | ||||||
| 1,8 | 1,4 | 8 | 13 | 18 | 4,9 | |||||||
| 2,8 | 2,1 | 10 | 14 | 18 | 5,8 | |||||||
| 3,4 | 2,8 | 10 | 15 | 20 | 6,7 | |||||||
| 4,8 | 4,1 | 10 | 15 | 20 | 7,9 | |||||||
| AN1040SS | 1 | 0,7 | 8 | 11 | 17 | 5,2 | ||||||
| 1,7 | 1,4 | 9 | 15 | 19 | 6,4 | |||||||
| 2,3 | 2,1 | 10 | 17 | 20 | 7,9 | |||||||
| 3 | 2,8 | 11 | 18 | 22 | 9,1 | |||||||
| 4,4 | 4,1 | 13 | 18 | 23 | 10,7 | |||||||
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,7 BAR | Liquide 1,4 BAR | Liquide 2,1 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN1010SS | 0,7 | 5,3 | 17 | 1,2 | 6,8 | 25 | 1,7 | 8,7 | 28 |
| 0,8 | 4,5 | 20 | 1,5 | 6,1 | 28 | 2,2 | 7,2 | 37 | |
| 1 | 4,2 | 23 | 1,7 | 5,7 | 31 | 2,5 | 6,1 | 42 | |
| — | — | — | 1,8 | 4,9 | 34 | 2,8 | 4,9 | 48 | |
| AN1020SS | 1,1 | 14 | 79 | 1,9 | 19,7 | 113 | 2,8 | 22,7 | 147 |
| 1,4 | 9,5 | 96 | 2,5 | 10,2 | 144 | 3,3 | 14,4 | 181 | |
| 1,7 | 5,3 | 113 | 2,8 | 6,4 | 161 | 3,8 | 7,9 | 207 | |
| 1,9 | 2,3 | 130 | 3 | 3 | 181 | 4,1 | 4,2 | 229 | |
| AN1030SS | 0,8 | 29,5 | 54 | 1,4 | 48,8 | 71 | 2,1 | 57,2 | 96 |
| 1 | 22,7 | 62 | 1,7 | 37,1 | 85 | 2,6 | 35,6 | 127 | |
| 1,1 | 16,7 | 74 | 1,9 | 26,5 | 102 | 2,9 | 26,5 | 144 | |
| 1,2 | 12,5 | 82 | 2,2 | 15,5 | 125 | 3,2 | 18,9 | 167 | |
| AN1040SS | 1 | 23,8 | 99 | 1,4 | 90,8 | 85 | 1,9 | 125 | 96 |
| 1,1 | 11,4 | 119 | 1,7 | 49,2 | 119 | 2,2 | 90,8 | 130 | |
| — | — | — | 1,8 | 34,1 | 139 | 2,5 | 47,3 | 167 | |
| — | — | — | 1,9 | 20,8 | 159 | 2,8 | 22,7 | 210 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,8 BAR | Liquide 4,1 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN1010SS | 2,1 | 10,2 | 34 | 2,8 | 12,5 | 42 |
| 2,6 | 8,7 | 42 | 3,6 | 10,6 | 54 | |
| 3 | 7,2 | 48 | 4,3 | 8,7 | 68 | |
| 3,3 | 6,4 | 57 | 4,8 | 7,2 | 79 | |
| AN1020SS | 3,3 | 26,5 | 167 | 4,5 | 37,5 | 198 |
| 4,5 | 13,6 | 229 | 5,5 | 25 | 244 | |
| 5,2 | 5,3 | 277 | 6,2 | 17 | 286 | |
| 5,5 | 3 | 289 | 6,9 | 9,1 | 320 | |
| AN1030SS | 2,6 | 68,1 | 116 | 3,7 | 87,1 | 150 |
| 3,2 | 49,6 | 144 | 4,5 | 64,7 | 190 | |
| 3,6 | 36,3 | 170 | 5,2 | 46,6 | 227 | |
| 3,9 | 27,6 | 187 | 5,9 | 27,6 | 272 | |
| AN1040SS | 2,2 | 176 | 79 | 2,9 | 250 | 76 |
| 2,8 | 114 | 144 | 3,4 | 204 | 122 | |
| 3,2 | 62,5 | 193 | 4 | 148 | 187 | |
| 3,4 | 39 | 232 | 4,8 | 60 | 289 | |
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.
Cliquez ici pour obtenir un aperçu des tailles de gouttes et des angles de pulvérisation.

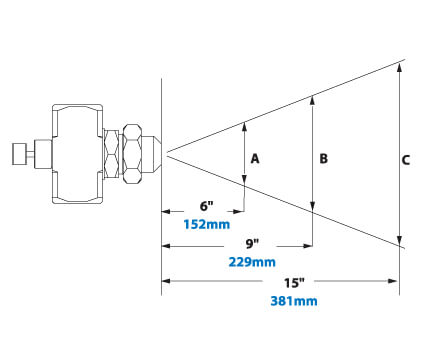

| Dimensions de l’angle de pulvérisation | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||||||||
| Air BAR | Liquide BAR | A | B | C | ||||||||
| cm | cm | cm | ||||||||||
| AN5010SS | 1,4 | 0,3 | 9 | 14,6 | 22 | 6,7 | ||||||
| 2,5 | 1,0 | 9 | 14,6 | 22 | 9,1 | |||||||
| 3,4 | 1,7 | 9 | 14,6 | 22 | 10,4 | |||||||
| 4,1 | 2,4 | 9 | 14,6 | 22 | 11,3 | |||||||
| AN5020SS | 0,7 | 0,3 | 10 | 15,2 | 22 | 6,1 | ||||||
| 2,2 | 1,7 | 14 | 19,1 | 25 | 8,2 | |||||||
| 3,0 | 2,4 | 15 | 22,9 | 27 | 10,7 | |||||||
| 4,4 | 3,8 | 15 | 22,9 | 27 | 12,8 | |||||||
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,3 BAR | Liquide 1,0 BAR | Liquide 1,7 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN5010SS | 1,2 | 34,1 | 339,8 | 1,9 | 102,2 | 411 | 2,6 | 195,3 | 464 |
| 1,4 | 26,5 | 362,5 | 2,2 | 75,7 | 459 | 3,0 | 122,6 | 552 | |
| 1,5 | 22,7 | 385,2 | 2,6 | 75,7 | 528 | 3,7 | 83,3 | 688 | |
| 1,7 | 17,0 | 410,6 | 2,9 | 47,3 | 578 | 4,1 | 68,1 | 762 | |
| AN5020SS | 0,7 | 113,6 | 388,0 | 1,2 | 372,4 | 442 | 1,8 | 601,8 | 498 |
| 0,8 | 70,4 | 458,8 | 1,4 | 277,1 | 507 | 2,2 | 374,7 | 671 | |
| — | — | — | 1,5 | 240,7 | 575 | 2,5 | 283,9 | 810 | |
| — | — | — | 1,7 | 199,8 | 640 | 2,8 | 218,0 | 935 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,4 BAR | Liquide 3,8 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN5010SS | 3,3 | 286 | 521 | — | — | — |
| 4,1 | 139 | 716 | — | — | — | |
| 5,0 | 82 | 878 | — | — | — | |
| 5,4 | 64 | 954 | — | — | — | |
| AN5020SS | 2,5 | 693 | 566 | 3,7 | 874,3 | 736 |
| 2,9 | 477 | 739 | 4,1 | 635,9 | 946 | |
| 3,2 | 363 | 878 | 5,0 | 287,7 | 1337 | |
| 3,6 | 269 | 1068 | 5,2 | 204,4 | 1453 | |
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.
| Dimensions de l’angle de pulvérisation | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||||||||
| Air BAR | Liquide BAR | A | B | C | ||||||||
| cm | cm | cm | ||||||||||
| AN8010SS | 0,7 | 0,7 | 8 | 9 | 11 | 1,1 | ||||||
| 1,2 | 1,4 | 8 | 10 | 13 | 1,5 | |||||||
| 2,2 | 2,1 | 8 | 10 | 14 | 2,1 | |||||||
| 3,3 | 2,8 | 8 | 11 | 15 | 2,4 | |||||||
| AN8020SS | 0,7 | 0,7 | 8 | 8 | 10 | 1,5 | ||||||
| 1,4 | 1,4 | 6 | 9 | 11 | 2,1 | |||||||
| 2,2 | 2,1 | 6 | 9 | 11 | 2,1 | |||||||
| 4,8 | 4,1 | 9 | 11 | 17 | 3,0 | |||||||
| AN8030SS | 0,8 | 0,7 | 5 | 8 | 11 | 1,8 | ||||||
| 1,8 | 1,4 | 6 | 9 | 13 | 1,8 | |||||||
| 3,6 | 2,8 | 8 | 10 | 15 | 3,4 | |||||||
| 4,8 | 4,1 | 10 | 13 | 17 | 3,4 | |||||||
| AN8040SS | 1,1 | 0,7 | 6 | 8 | 10 | 3,0 | ||||||
| 2,2 | 1,4 | 8 | 10 | 14 | 3,4 | |||||||
| 5,5 | 2,8 | 8 | 10 | 14 | 4,0 | |||||||
| 6,9 | 4,1 | 9 | 11 | 15 | 4,6 | |||||||
| AN8050SS | 0,8 | 0,7 | 8 | 10 | 15 | 2,7 | ||||||
| 1,5 | 1,4 | 8 | 10 | 15 | 3,4 | |||||||
| 2,6 | 2,1 | 8 | 11 | 15 | 4,3 | |||||||
| 5,9 | 4,1 | 10 | 13 | 17 | 4,9 | |||||||
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,7 BAR | Liquide 1,4 BAR | Liquide 2,1 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN8010SS | 0,7 | 3,7 | 7,1 | 1,0 | 6,9 | 9,1 | 1,7 | 7,5 | 14,7 |
| 0,8 | 3,0 | 9,1 | 1,2 | 5,7 | 11 | 1,9 | 6,4 | 16,7 | |
| 1,0 | 2,3 | 11,3 | 1,5 | 4,8 | 14,7 | 2,2 | 5,2 | 20,1 | |
| — | — | — | 1,8 | 2,8 | 19,0 | 2,6 | 3,0 | 26,3 | |
| AN8020SS | 0,7 | 5,0 | 12,2 | 1,2 | 6,9 | 20,1 | 1,7 | 8,6 | 25,8 |
| 0,8 | 4,4 | 14,2 | 1,4 | 6,5 | 21,2 | 1,9 | 7,8 | 28,0 | |
| 1,0 | 3,9 | 17,0 | 1,5 | 6,2 | 23,8 | 2,2 | 7,2 | 30,9 | |
| — | — | — | — | — | — | — | — | — | |
| AN8030SS | 0,8 | 8,3 | 13,3 | 1,5 | 11,0 | 21,2 | 2,1 | 14,0 | 27,2 |
| 1,1 | 6,1 | 15,9 | 1,8 | 9,2 | 23,2 | 2,3 | 12,1 | 28,3 | |
| 1,7 | 2,5 | 26,9 | 2,6 | 4,3 | 38,2 | 3,2 | 6,8 | 41,0 | |
| 1,9 | 1,8 | 30,3 | 2,9 | 2,9 | 43,3 | 3,6 | 5,3 | 49,8 | |
| AN8040SS | 1,1 | 9,6 | 71,9 | 1,9 | 25,0 | 103 | 2,8 | 29,7 | 132,9 |
| 1,4 | 11,0 | 82,6 | 2,2 | 21,2 | 112,6 | 3,0 | 26,0 | 141,3 | |
| 1,8 | 13,6 | 101,8 | 3,0 | 9,2 | 146,1 | 4,1 | 10,6 | 182 | |
| 2,1 | 15,4 | 115,0 | 3,4 | 5,0 | 167,7 | 4,8 | 4,7 | 220,4 | |
| AN8050SS | 0,8 | 7,6 | 49,8 | 1,4 | 44,0 | 67,1 | 2,1 | 51,1 | 96,8 |
| 1,0 | 23,1 | 55,8 | 1,5 | 39,9 | 80,7 | 2,3 | 43,0 | 111 | |
| 1,1 | 18,2 | 61,7 | 1,7 | 35,7 | 88,0 | 2,6 | 34,3 | 124,6 | |
| — | — | — | 2,2 | 19,2 | 118,6 | 3,2 | 21,2 | 156,3 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,8 BAR | Liquide 4,1 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AN8010SS | 2,2 | 8,4 | 19,0 | 3,4 | 10,0 | 27,7 |
| 2,5 | 7,5 | 20,9 | 3,7 | 9,0 | 28,9 | |
| 2,8 | 6,3 | 23,8 | 4,0 | 7,9 | 31,7 | |
| 3,3 | 3,8 | 30,9 | 4,6 | 6,4 | 34,3 | |
| AN8020SS | 2,1 | 10,0 | 29,7 | 2,8 | 12,6 | 37,1 |
| 2,3 | 9,3 | 31,7 | 3,2 | 11,8 | 39,6 | |
| 2,6 | 8,8 | 34,0 | 3,6 | 10,9 | 45,3 | |
| 3,3 | 7,1 | 43,3 | 4,8 | 8,3 | 62,3 | |
| AN8030SS | 2,5 | 16,9 | 30,9 | 3,3 | 23,8 | 36,2 |
| 2,8 | 15,8 | 31,7 | 3,6 | 22,2 | 36,8 | |
| 3,6 | 10,1 | 42,2 | 4,4 | 17,3 | 45,0 | |
| 4,1 | 7,6 | 52,9 | 4,8 | 14,4 | 52,1 | |
| AN8040SS | 3,3 | 35,3 | 153 | 4,5 | 45,4 | 190 |
| 3,8 | 30,9 | 169 | 5,2 | 41,0 | 214 | |
| 5,5 | 9,6 | 243 | 6,2 | 30,9 | 256 | |
| 6,2 | 4,8 | 272 | 6,9 | 23,2 | 280 | |
| AN8050SS | 2,6 | 15,4 | 113 | 3,7 | 71,7 | 146 |
| 2,9 | 53,3 | 127 | 4,1 | 65,1 | 165 | |
| 3,2 | 46,7 | 140 | 4,5 | 59,4 | 183 | |
| 3,9 | 29,0 | 177 | 5,9 | 30,8 | 243 | |

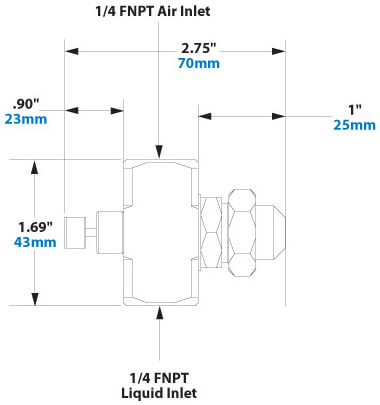

Modèles 1/4″ NPT/BSP

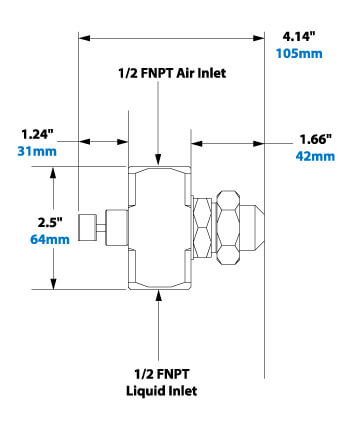

Modèles 1/2″ NPT/BSP
