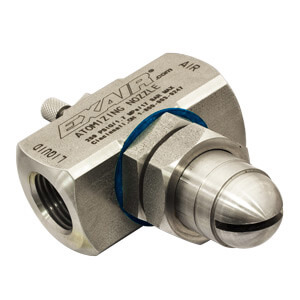

Modèle AF5010SS, utilisé pour pulvériser un revêtement anticorrosion.

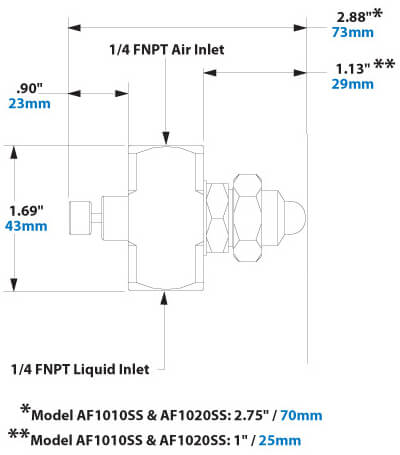

Modèle AF1010SS à AF1050SS – 1/4″ NPT/BSP

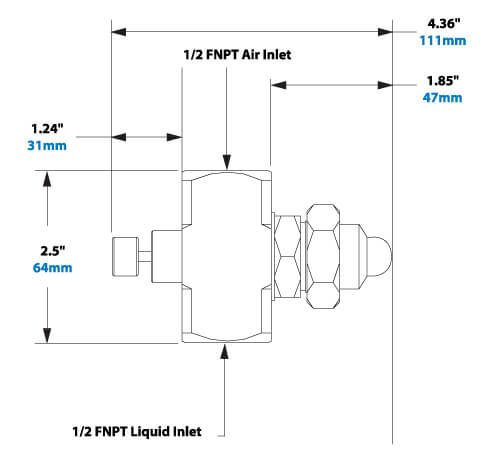

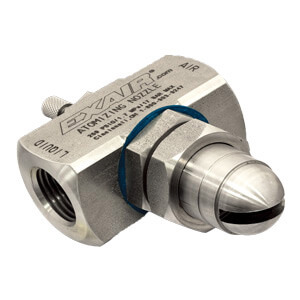

Modèle AF5010SS et AF5020SS – 1/2″ NPT/BSP
Modèle AF8010SS à AF8040SS – 1/8″ NPT/BSP
Lors de la conception de ces buses d’atomisation à mélange interne et jet plat , l’efficacité a été la première priorité. Elles sont particulièrement adaptées aux lignes de production verticales ou horizontales. Leur jet large et fortement ellipsoïdal permet d’utiliser efficacement des liquides coûteux. Quel que soit le liquide avec lequel vous travaillez, vous pouvez régler le débit de ces buses pour obtenir un film très fin ou un revêtement épais. Les buses d’atomisation à jet plat couvrent une large zone plane et sont idéales pour les produits qui se déplacent sur un convoyeur, comme pour la peinture de tôles suspendues ou le refroidissement d’une bande de stratifié avec un brouillard d’eau. Pour les applications alimentées en air comprimé qui ne nécessitent pas un contrôle indépendant de l’air et du liquide.
Modèle : AF1010SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

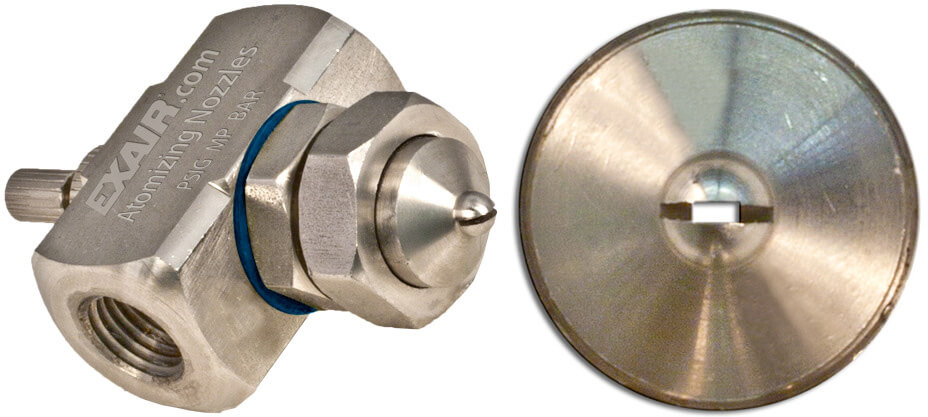

Modèle : AF1020SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

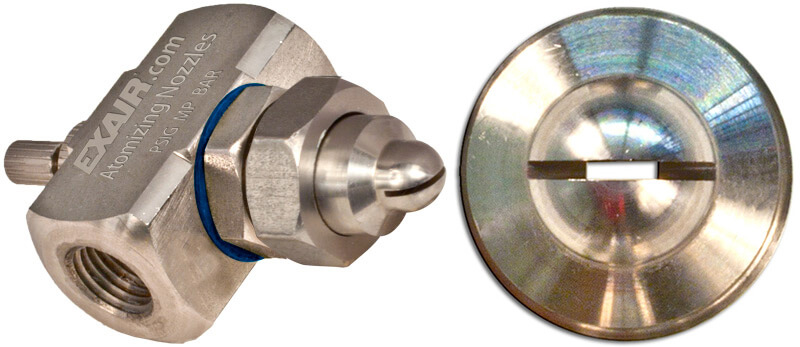

Modèle : AF1030SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

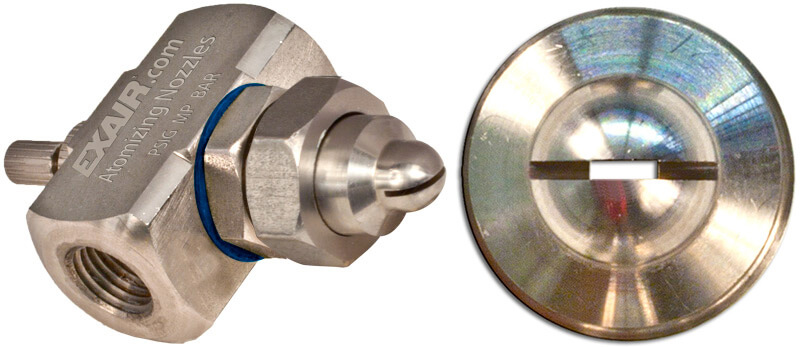

Modèle : AF1040SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303

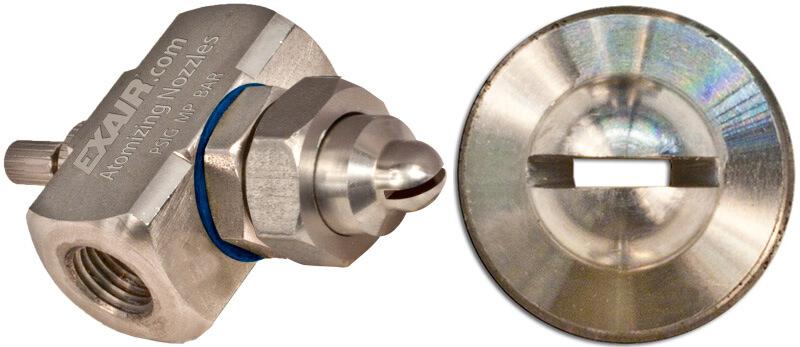

Modèle : AF1050SS
1/4″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AF5010SS
1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AF5020SS
1/2″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AF8010SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AF8020SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Modèle : AF8030SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303

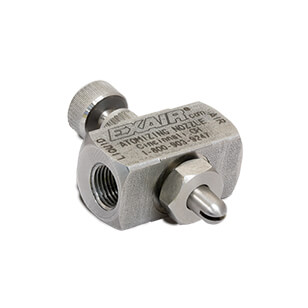

Modèle : AF8040SS
1/8″ NPT/BSP
Matériaux : acier inoxydable, type 303
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.
| Dimensions de l’angle de pulvérisation | ||||||
|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||
| Air BAR | Liquide BAR | A | B | C | ||
| cm | cm | cm | ||||
| AF1010SS | 1,1 | 0,7 | 23 | 30 | 38 | 1,5 |
| 2,1 | 1,4 | 28 | 33 | 43 | 1,8 | |
| 2,8 | 2,1 | 30 | 36 | 51 | 1,8 | |
| 3,4 | 2,8 | 36 | 41 | 56 | 2,1 | |
| 5,9 | 4,1 | 36 | 43 | 58 | 2,1 | |
| AF1020SS | 1,1 | 0,7 | 28 | 36 | 48 | 1,5 |
| 2,1 | 1,4 | 36 | 43 | 53 | 1,8 | |
| 2,9 | 2,1 | 36 | 46 | 58 | 1,8 | |
| 3,4 | 2,8 | 41 | 48 | 66 | 2,1 | |
| 5,5 | 4,1 | 41 | 53 | 74 | 2,4 | |
| AF1030SS | 1,4 | 0,7 | 28 | 36 | 48 | 3 |
| 2,2 | 1,4 | 38 | 43 | 58 | 3,4 | |
| 2,9 | 2,1 | 41 | 53 | 74 | 3,7 | |
| 3,7 | 2,8 | 48 | 64 | 84 | 4,3 | |
| 5,2 | 4,1 | 51 | 66 | 89 | 4,6 | |
| AF1040SS | 1,1 | 0,7 | 36 | 46 | 61 | 3 |
| 2,2 | 1,4 | 38 | 48 | 69 | 3,7 | |
| 3,2 | 2,1 | 43 | 58 | 76 | 4 | |
| 3,9 | 2,8 | 51 | 64 | 86 | 4,6 | |
| 5,9 | 4,1 | 53 | 69 | 91 | 4,6 | |
| AF1050SS | 1 | 0,7 | 36 | 46 | 58 | 3 |
| 1,8 | 1,4 | 38 | 48 | 61 | 4 | |
| 2,6 | 2,1 | 41 | 51 | 64 | 4,9 | |
| 3,3 | 2,8 | 43 | 51 | 69 | 5,5 | |
| 4,8 | 4,1 | 43 | 53 | 74 | 5,8 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,7 BAR | Liquide 1,4 BAR | Liquide 2,1 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min | Pression d’air >BAR | l/h | l/min |
| AF1010SS | 0,7 | 6,1 | 20 | 1,2 | 7,9 | 28 | 1,9 | 9,1 | 40 |
| 1 | 5,3 | 25 | 1,8 | 6,4 | 37 | 2,8 | 6,8 | 51 | |
| 1,2 | 4,2 | 31 | 2,3 | 4,5 | 48 | 3,3 | 5,3 | 59 | |
| 1,5 | 3 | 37 | 2,8 | 3 | 54 | 3,8 | 3,8 | 68 | |
| AF1020SS | 0,8 | 9,1 | 20 | 1,4 | 12,9 | 25 | 2,1 | 14,8 | 34 |
| 1,1 | 6,8 | 25 | 1,9 | 9,1 | 34 | 2,6 | 11 | 42 | |
| 1,2 | 5,7 | 28 | 2,2 | 6,8 | 42 | 3,2 | 7,6 | 54 | |
| 1,4 | 4,9 | 31 | 2,5 | 5,3 | 48 | 3,4 | 6,1 | 59 | |
| AF1030SS | 1,1 | 17 | 57 | 1,9 | 22,7 | 79 | 2,6 | 26,5 | 99 |
| 1,4 | 12,5 | 68 | 2,2 | 18,9 | 88 | 2,9 | 24,2 | 108 | |
| 1,7 | 9,1 | 76 | 2,3 | 17 | 93 | 3,2 | 20,8 | 116 | |
| 1,9 | 5,7 | 88 | 2,5 | 14,8 | 99 | 3,3 | 19,3 | 125 | |
| AF1040SS | 0,8 | 30,7 | 40 | 1,5 | 45,4 | 54 | 2,3 | 49,6 | 76 |
| 1,1 | 22,3 | 51 | 2,1 | 26,9 | 76 | 2,9 | 33,7 | 96 | |
| 1,2 | 18,9 | 57 | 2,3 | 21,2 | 88 | 3,3 | 23,8 | 116 | |
| 1,5 | 12,5 | 68 | 2,6 | 15,5 | 99 | 3,6 | 18,9 | 127 | |
| AF1050SS | 1 | 33,3 | 85 | 1,8 | 43,5 | 122 | 2,3 | 78,7 | 130 |
| 1,1 | 20,1 | 105 | 1,9 | 29,5 | 139 | 2,5 | 64,3 | 139 | |
| — | — | — | — | — | — | 2,8 | 34,1 | 173 | |
| — | — | — | — | — | — | 2,9 | 23,8 | 198 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,8 BAR | Liquide 4,1 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min |
| AF1010SS | 2,6 | 9,8 | 48 | 3,8 | 12,1 | 62 |
| 3,4 | 7,6 | 59 | 5,2 | 8,7 | 85 | |
| 4,1 | 6,1 | 71 | 6,2 | 6,1 | 102 | |
| 4,8 | 4,5 | 85 | 6,9 | 4,9 | 116 | |
| AF1020SS | 2,6 | 17,4 | 40 | 4,5 | 17,8 | 62 |
| 3,4 | 12,1 | 54 | 5,2 | 14 | 74 | |
| 4,1 | 8,3 | 65 | 5,9 | 10,6 | 85 | |
| 4,8 | 5,3 | 79 | 6,6 | 7,9 | 102 | |
| AF1030SS | 3,2 | 32,2 | 113 | 4,5 | 41,6 | 150 |
| 3,6 | 28,4 | 127 | 4,8 | 37,9 | 161 | |
| 4 | 23,8 | 139 | 5,5 | 30,3 | 181 | |
| 4,1 | 22,7 | 147 | 6,2 | 24,2 | 204 | |
| AF1040SS | 3,2 | 54,1 | 96 | 4,5 | 69,3 | 127 |
| 3,7 | 39 | 116 | 5,5 | 45 | 167 | |
| 4,1 | 29,9 | 136 | 6,2 | 32,2 | 193 | |
| 4,8 | 17,4 | 164 | 6,9 | 22,7 | 224 | |
| AF1050SS | 2,9 | 114 | 136 | 4 | 159 | 156 |
| 3,2 | 77,6 | 173 | 4,5 | 114 | 193 | |
| 3,4 | 51,1 | 207 | 4,8 | 79,5 | 246 | |
| 3,7 | 28,4 | 238 | 5,5 | 32,2 | 317 | |
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

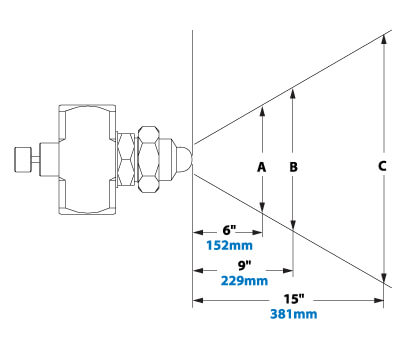

| Dimensions de l’angle de pulvérisation | ||||||
|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||
| Air BAR | Liquide BAR | A | B | C | ||
| cm | cm | cm | ||||
| AF5010SS | 1,4 | 0,7 | 64 | 86 | 114 | 4,3 |
| 2,8 | 1,4 | 71 | 91 | 117 | 5,5 | |
| 3,4 | 1,7 | 74 | 97 | 122 | 6,7 | |
| 4,8 | 2,8 | 81 | 107 | 130 | 8,2 | |
| AF5020SS | 0,7 | 0,3 | 53 | 69 | 91 | 4,0 |
| 1,4 | 1,0 | 86 | 107 | 132 | 4,6 | |
| 3,0 | 2,4 | 99 | 119 | 163 | 5,8 | |
| 4,4 | 3,8 | 102 | 127 | 173 | 6,1 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,3 BAR | Liquide 1,0 BAR | Liquide 1,7 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min |
| AF5010SS | — | — | — | 1,9 | 127 | 663 | 3,0 | 145 | 918 |
| — | — | — | 2,1 | 95 | 716 | 3,3 | 136 | 1025 | |
| — | — | — | 2,3 | 48 | 813 | 3,4 | 68 | 1076 | |
| — | — | — | 2,5 | 44 | 884 | 4,1 | 13 | 1303 | |
| AF5020SS | 0,69 | 68 | 510 | 1,2 | 332 | 442 | 1,8 | 568 | 507 |
| 0,83 | 23 | 170 | 1,4 | 236 | 521 | 2,1 | 375 | 632 | |
| — | — | — | 1,5 | 173 | 583 | 2,5 | 191 | 847 | |
| — | — | — | 1,7 | 116 | 660 | 2,8 | 100 | 997 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,4 BAR | Liquide 3,8 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min |
| AF5010SS | 4,0 | 175 | 1141 | — | — | — |
| 4,3 | 132 | 1232 | — | — | — | |
| 4,5 | 95 | 1303 | — | — | — | |
| 4,8 | 61 | 1408 | — | — | — | |
| AF5020SS | 2,5 | 670 | 632 | 3,7 | 874 | 830 |
| 2,8 | 500 | 753 | 4,1 | 704 | 1008 | |
| 3,2 | 291 | 974 | 4,7 | 409 | 1257 | |
| 3,6 | 145 | 1175 | 5,2 | 250 | 1505 | |
Températures :
les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.
| Dimensions de l’angle de pulvérisation | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression | Largeur | Profondeur max. m | |||||||||
| Air BAR | Liquide BAR | A | B | C | ||||||||
| cm | cm | cm | ||||||||||
| AF8010SS | 0,7 | 0,7 | 36 | 46 | 64 | 0,3 | ||||||
| 1,8 | 1,4 | 38 | 56 | 76 | 0,6 | |||||||
| 2,5 | 2,1 | 36 | 56 | 76 | 0,6 | |||||||
| 6,9 | 4,1 | 56 | 76 | 117 | 0,9 | |||||||
| AF8020SS | 1,2 | 0,7 | 36 | 43 | 61 | 0,6 | ||||||
| 2,5 | 1,4 | 46 | 61 | 81 | 0,9 | |||||||
| 3,2 | 2,1 | 58 | 74 | 94 | 0,9 | |||||||
| 3,8 | 2,8 | 76 | 86 | 119 | 1,2 | |||||||
| AF8030SS | 1,1 | 0,7 | 53 | 66 | 81 | 0,9 | ||||||
| 2,1 | 1,4 | 61 | 76 | 99 | 1,2 | |||||||
| 2,9 | 2,1 | 74 | 91 | 112 | 1,2 | |||||||
| 3,9 | 2,8 | 81 | 99 | 119 | 1,2 | |||||||
| AF8040SS | 0,8 | 0,7 | 51 | 61 | 79 | 0,9 | ||||||
| 1,8 | 1,4 | 64 | 74 | 91 | 1,2 | |||||||
| 4,1 | 2,8 | 66 | 79 | 107 | 1,8 | |||||||
| 6,9 | 4,1 | 81 | 99 | 112 | 2,1 | |||||||
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 0,7 BAR | Liquide 1,4 BAR | Liquide 2,1 BAR | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min | Pression d’air BAR |
l/h | l/min |
| AF8010SS | 0,7 | 6,1 | 20 | 1,2 | 8,1 | 31,5 | 1,9 | 10 | 43,4 |
| 1,0 | 5,4 | 21,6 | 1,8 | 7,1 | 40,7 | 2,5 | 8,3 | 54,8 | |
| 1,5 | 3,5 | 29,1 | 2,8 | 5,3 | 55 | 3,8 | 6,2 | 75,4 | |
| — | — | — | — | — | — | — | — | — | |
| AF8020SS | 1,2 | 5,8 | 29,5 | 2,1 | 8,7 | 65,1 | 2,9 | 10,9 | 57,9 |
| 1,5 | 5,3 | 33,2 | 2,5 | 7,2 | 53,8 | 3,2 | 9,8 | 62,2 | |
| 1,8 | 3,8 | 36,5 | 2,8 | 6,2 | 46,2 | 3,4 | 8,3 | 67,5 | |
| — | — | — | 3,0 | 3,2 | 24,1 | — | — | — | |
| AF8030SS | 1,1 | 29,6 | 40,3 | 1,9 | 41 | 56,7 | 2,6 | 49,2 | 71,8 |
| 1,2 | 29,6 | 44,1 | 2,1 | 40,4 | 60,4 | 2,8 | 49,2 | 75,6 | |
| 1,4 | 28,4 | 47,9 | 2,2 | 39,1 | 63,5 | 2,9 | 47,3 | 79,3 | |
| 1,7 | 28,1 | 51,6 | 2,5 | 39,1 | 70,5 | 3,2 | 47,3 | 83,1 | |
| AF8040SS | 0,8 | 42,3 | 30,5 | 1,5 | 56,2 | 44,1 | 2,3 | 67,5 | 60,9 |
| 1,0 | 39,1 | 33,6 | 1,8 | 54,3 | 48,7 | 2,6 | 65,6 | 64,5 | |
| 1,4 | 31,5 | 42,7 | 2,3 | 46,7 | 60,9 | 3,3 | 58 | 77,9 | |
| — | — | — | 2,6 | 44,2 | 68,7 | 3,4 | 56,2 | 81,6 | |
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Liquide 2,8 BAR | Liquide 4,1 BAR | |||||
|---|---|---|---|---|---|---|
| Modèle | Pression d’air BAR | l/h | l/min | Pression d’air BAR | l/h | l/min |
| AF8010SS | 2,6 | 10,9 | 55,1 | 3,8 | 13,1 | 72,7 |
| 3,2 | 9,7 | 64,7 | 5,2 | 11,1 | 96,9 | |
| 4,8 | 7,8 | 89,8 | 6,9 | 9 | 123 | |
| — | — | — | — | — | — | |
| AF8020SS | 3,8 | 13,4 | 72,5 | 5,2 | 16,2 | 91,9 |
| 4,5 | 10,1 | 84,4 | 5,9 | 13,9 | 105 | |
| — | — | — | — | — | — | |
| — | — | — | — | — | — | |
| AF8030SS | 3,2 | 55,5 | 83,1 | 4,5 | 64,4 | 113 |
| 3,4 | 53,6 | 90,7 | 4,8 | 63,1 | 117 | |
| 3,6 | 53,6 | 92,9 | 5,2 | 62,5 | 128 | |
| 3,9 | 51,7 | 98,2 | 5,9 | 61,2 | 135 | |
| AF8040SS | 3,2 | 77 | 76,7 | 4,5 | 106 | 102 |
| 3,4 | 74,4 | 82,8 | 5,2 | 99,7 | 117 | |
| 4,1 | 69,4 | 95 | 6,2 | 88,3 | 136 | |
| 4,8 | 69,4 | 111 | 6,9 | 85,8 | 151 | |
