La buse (modèle SF1020SS) est utilisée pour pulvériser une fine couche d’huile sur les bagues afin de les protéger contre la corrosion avant l’emballage.
Modèles SF1010SS, SF1020SS et SF1030SS (1/4″ NPT/BSP)
Modèles SF8010SS, SF8020SS et SF8030SS (1/8″ NPT/BSP)
Les buses à jet plat alimentées par siphon sont conçues pour appliquer des revêtements fins sur une large zone sans pression de liquide. Le débit peut être ajusté à l’aide de la vanne de réglage. Les buses à jet plat alimentées par siphon fonctionnent mieux avec une hauteur d’aspiration de 914 mm (36″) ou moins. Dans les buses alimentées par siphon, le flux d’air comprimé aspire le liquide et le mélange en interne. Le débit dépend à la fois de la gravité ou de la hauteur d’aspiration et du débit d’air. Les buses à jet plat alimentées par siphon sont particulièrement adaptées à l’application de liquides sur une large surface, par exemple dans les chaînes de production.
Les buses rondes alimentées par siphon sont celles qui offrent le plus grand débit parmi toutes les buses alimentées par siphon.
Modèle : SF1010SS
Matériau : acier inox, type 303
Modèle : SF1020SS
Matériau : acier inox, type 303

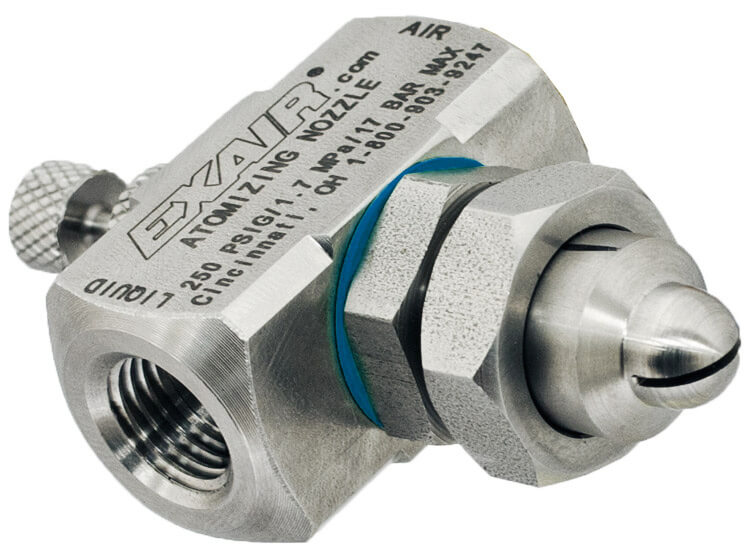

Modèle : SF1030SS
Matériau : acier inox, type 303
Modèle : SF8010SS
Matériau : acier inox, type 303

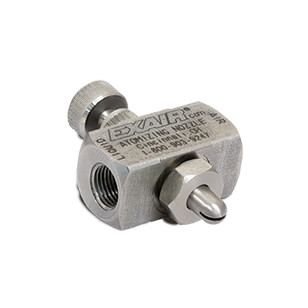

Modèle : SF8020SS
Matériau : acier inox, type 303
Modèle : SF8030SS
Matériau : acier inox, type 303
Températures : les buses à jet plat alimentées par siphon sont conçues pour des températures allant jusqu’à 204 °C.
| Dimensions de l’angle de pulvérisation | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Air | Largeur | Profondeur max. m | |||||||
| Pression BAR | A | B | C | |||||||
| cm | cm | cm | ||||||||
| SF1010SS | 0,7 | 23 | 28 | 33 | 1,5 | |||||
| 1,4 | 25 | 30 | 36 | 1,8 | ||||||
| 2,1 | 28 | 33 | 38 | 2,1 | ||||||
| SF1020SS | 1,4 | 25 | 36 | 48 | 1,8 | |||||
| 2,1 | 28 | 38 | 53 | 2,1 | ||||||
| 2,8 | 33 | 41 | 58 | 1,8 | ||||||
| 3,4 | 36 | 46 | 64 | 1,8 | ||||||
| SF1030SS | 1,4 | 23 | 28 | 38 | 2,4 | |||||
| 2,1 | 25 | 33 | 43 | 2,7 | ||||||
| 2,8 | 28 | 36 | 43 | 3,0 | ||||||
| 3,4 | 28 | 36 | 46 | 3,4 | ||||||
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Débit de liquide en l/h | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Air | Puissance d’aspiration | Hauteur du siphon | ||||||||
| Modèle | Pression BAR | l/min | 46 cm | 30 cm | 15 cm | 10 cm | 20 cm | 30 cm | 61 cm | 91 cm |
| SF1010SS | 0,7 | 25,5 | 1,5 | 1,1 | 1,1 | 0,8 | 0,8 | 0,8 | 0,8 | 0,4 |
| 1,4 | 36,8 | 1,5 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 0,8 | 0,8 | |
| 2,1 | 48,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | — | — | — | |
| SF1020SS | 1,4 | 65,1 | 4,5 | 4,2 | 3,8 | 3,4 | 3,0 | 3,0 | 2,3 | 1,9 |
| 2,1 | 82,1 | 4,2 | 4,2 | 3,8 | 3,0 | 3,0 | 3,0 | 2,3 | 1,9 | |
| 2,8 | 99,1 | 3,8 | 3,4 | 3,0 | 2,6 | 2,6 | 2,6 | 1,9 | 1,5 | |
| 3,4 | 122 | 3,0 | 2,6 | 1,9 | 1,9 | 1,5 | 1,1 | — | — | |
| SF1030SS | 1,4 | 62,3 | 6,8 | 6,1 | 5,7 | 5,3 | 5,3 | 4,9 | 4,2 | 3,8 |
| 2,1 | 79,2 | 7,2 | 6,8 | 6,8 | 6,4 | 6,4 | 6,1 | 5,3 | 4,5 | |
| 2,8 | 93,4 | 6,8 | 6,8 | 6,4 | 6,1 | 6,1 | 5,7 | 4,9 | 4,5 | |
| 3,4 | 113 | 6,1 | 5,7 | 5,3 | 5,3 | 4,9 | 4,9 | 4,2 | 3,8 | |
Hauteur du siphon : il s’agit de la distance entre la buse et le niveau supérieur du liquide vers le bas, c’est-à-dire la profondeur.
Les valeurs indiquées dans le tableau sont des valeurs maximales.
Températures : les buses à jet plat alimentées par siphon sont conçues pour des températures allant jusqu’à 204 °C.
| Dimensions de l’angle de pulvérisation | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Air | Largeur | Profondeur max. m | |||||||
| Pression BAR | A | B | C | |||||||
| cm | cm | cm | ||||||||
| SF8010SS | 0,7 | 18 | 23 | 30 | 0,6 | |||||
| 1,4 | 18 | 23 | 30 | 0,6 | ||||||
| 2,1 | 18 | 23 | 30 | 0,6 | ||||||
| SF8020SS | 1,4 | 20 | 23 | 30 | 0,6 | |||||
| 2,1 | 23 | 28 | 33 | 0,6 | ||||||
| 2,8 | 23 | 25 | 33 | 0,6 | ||||||
| 3,4 | 18 | 20 | 23 | 0,9 | ||||||
| SF8030SS | 1,4 | 18 | 20 | 24 | 0,6 | |||||
| 2,1 | 18 | 20 | 24 | 0,6 | ||||||
| 2,8 | 18 | 20 | 24 | 0,9 | ||||||
| 3,4 | 18 | 20 | 24 | 0,9 | ||||||
Volumes air et liquides
Légende : pression d’air/pression d’entrée, l/min = litres standard par minute Consommation d’air comprimé, l/h = litres de liquide pulvérisé par heure
| Débit de liquide en l/h | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Air | Puissance d’aspiration | Hauteur du siphon | ||||||||
| Modèle | Pression BAR | l/min | 46 cm | 30 cm | 15 cm | 10 cm | 20 cm | 30 cm | 61 cm | 91 cm |
| SF8010SS | 0,7 | 30,3 | 1,2 | 1,1 | 1,0 | 0,9 | 0,9 | 0,7 | 0,7 | 0,5 |
| 1,4 | 37,1 | 1,4 | 1,3 | 1,2 | 1,2 | 1,1 | 0,9 | 0,9 | 0,7 | |
| 4,1 | 47,9 | 1,6 | 1,5 | 1,3 | 1,3 | 1,2 | 1,0 | 1,0 | 0,9 | |
| SF8020SS | 1,4 | 51,3 | 5,8 | 5,0 | 4,2 | 0,9 | 2,9 | 2,7 | 1,9 | 1,4 |
| 2,1 | 65,1 | 4,5 | 4,4 | 4,0 | 3,2 | 3,0 | 2,9 | 2,0 | 1,7 | |
| 2,8 | 80,2 | 3,8 | 3,4 | 3,1 | 2,6 | 2,5 | 2,4 | 1,6 | 1,0 | |
| 3,4 | 94,6 | 3,2 | 2,7 | 2,2 | 1,8 | 1,6 | 1,9 | 1,2 | — | |
| SF8030SS | 1,4 | 50,3 | 5,5 | 5,3 | 5,2 | 3,6 | 3,4 | 2,9 | 2,7 | 2,3 |
| 2,1 | 63,5 | 4,4 | 4,2 | 4,2 | 3,8 | 3,7 | 3,2 | 3,1 | 2,6 | |
| 2,8 | 77,8 | 3,7 | 3,6 | 3,2 | 3,4 | 3,3 | 3,0 | 2,5 | 2,0 | |
| 3,4 | 85,0 | 3,2 | 3,0 | 2,6 | 2,8 | 2,6 | 2,5 | 1,9 | 1,7 | |
Hauteur du siphon : il s’agit de la distance entre la buse et le niveau supérieur du liquide vers le bas, c’est-à-dire la profondeur.
Les valeurs indiquées dans le tableau sont des valeurs maximales.
