Heavy Duty Line Vac™ – Notre convoyeur à vide haute performance déplace de grandes quantités de matériau et résiste à l’usure.
Quelles sont les caractéristiques du convoyeur à vide Heavy Duty Line Vac ?
Le convoyeur haute performance Heavy Duty Line Vac d’Exair est le convoyeur à vide le plus performant. Il ressemble à un convoyeur à air comprimé normal, mais il offre des performances bien plus élevées. Ce convoyeur à vide spécial a été conçu pour le transport de matériaux sur de longues distances verticales et horizontales. Sa structure en alliage de carbure évite l’usure prématurée qui pourrait se produire avec des Line Vac normaux en aluminium ou en acier inoxydable.
Les Heavy Duty Line Vacs sont disponibles en sept tailles : 3/4″ (19 mm), 1″ (25 mm), 1 1/4″ (32 mm), 1 1/2″ (38 mm), 2″ (51 mm), 2 1/2″ (64 mm) et 3″ (76 mm).
La structure en alliage de carbure résiste à l’usure et transporte sur de plus grandes distances.
Pourquoi choisir un convoyeur à vide Heavy Duty Line Vac Exair ?
De nombreuses applications nécessitent le déplacement de matériaux sur de plus longues distances. Le convoyeur à vide haute performance Heavy Duty Line Vac peut déplacer davantage de matériaux sur de plus longues distances. Il a été conçu pour les applications industrielles difficiles.
Le tableau ci-dessous présente une comparaison entre nos modèles de convoyeurs à vide Light Duty Line Vac, Standard Line Vac et Heavy Duty Line Vac. Pour cela, nous avons utilisé le modèle 2″ (51 mm) de chaque type pour transporter le même matériau sur différentes distances. Ainsi, le Heavy Duty Line Vac transporte plus de matériaux en moins de temps.
Les pièces métalliques sont transportées par le modèle Heavy Duty Line Vac 150200 2″ (51 mm) dès qu’elles tombent du convoyeur.
| Comparaison du débit avec le sel gemme | ||
|---|---|---|
| 100 Feet (30,5 m) | 200 Feet (61 m) | |
| Light Duty Line Vac modèle 130200 2″ (51 mm) | 166 lbs/hr. (75,3 kg/h) | N/A |
| Line Vac modèle 6084 2″ (51 mm) | 334 lbs/hr. (151,5 kg/h) | 85 lbs/hr. (38,6 kg/h) |
| Heavy Duty Line Vac modèle 150200 2″ (51 mm) | 524 lbs/hr. (237,7 kg/h) | 200 lbs/hr. (90,7 kg/h) |
Transport horizontal testé à 80 PSIG (5,5 BAR)
Convoyeur à vide haute performance à visser (Heavy Duty Threaded Line Vac)
Le convoyeur à vide haute performance à visser Heavy Duty Threaded Line Vac d’Exair transforme une canalisation ordinaire en un système de transport puissant pour les pièces, déchets, rognures ou autres matériaux en vrac. Le Heavy Duty Threaded Line Vac se fixe facilement aux raccords de tuyauterie en aluminium, en acier inoxydable ou en plastique grâce à son filetage NPT. Grâce à son alliage de carbure, le Heavy Duty Threaded Line Vac résiste à l’usure prématurée qui pourrait se produire avec l’aluminium et l’acier inoxydable.
Comparaison des tailles des Heavy Duty Threaded Line Vacs. Ici aussi, 7 tailles sont disponibles.
 Un constructeur automobile aspire les copeaux des différentiels d’entraînement avec un convoyeur à aspiration Heavy Duty Line Vac, modèle 150200 2″ (51 m). |
| 5,5 BAR (80 PSIG) | Dimensions | Consommation d’air comprimé | Aspiration | ||
|---|---|---|---|---|---|
| Modèle | pouce | mm | l/min | H2O | kPa |
| 150075, 151075 | 0,75 | 19 | 736 | -144 | -36 |
| 150100, 151100 | 1,0 | 25 | 991 | -105 | -26 |
| 150125, 151125 | 1,25 | 32 | 1388 | -83 | -21 |
| 150150, 151150 | 1,5 | 38 | 1557 | -60 | -15 |
| 150200, 151200 | 2,0 | 51 | 2124 | -42 | -10 |
| 150250, 151250 | 2,5 | 64 | 2548 | -28 | -7 |
| 150300, 151300 | 3,0 | 76 | 3058 | -20 | -5 |
N’hésitez pas à nous contacter si vous avez besoin d’un aperçu des différents débits et matériaux de transport testés pour les Line Vacs. Nous disposons d’un grand nombre de données à ce sujet et nous sommes heureux de vous fournir un tableau et des informations supplémentaires.
Nos Line Vacs de 1,5 pouce transportent par exemple verticalement une quantité de granulés PET de 3 à 4 kg par minute à une pression d’entrée de 5,5 bar

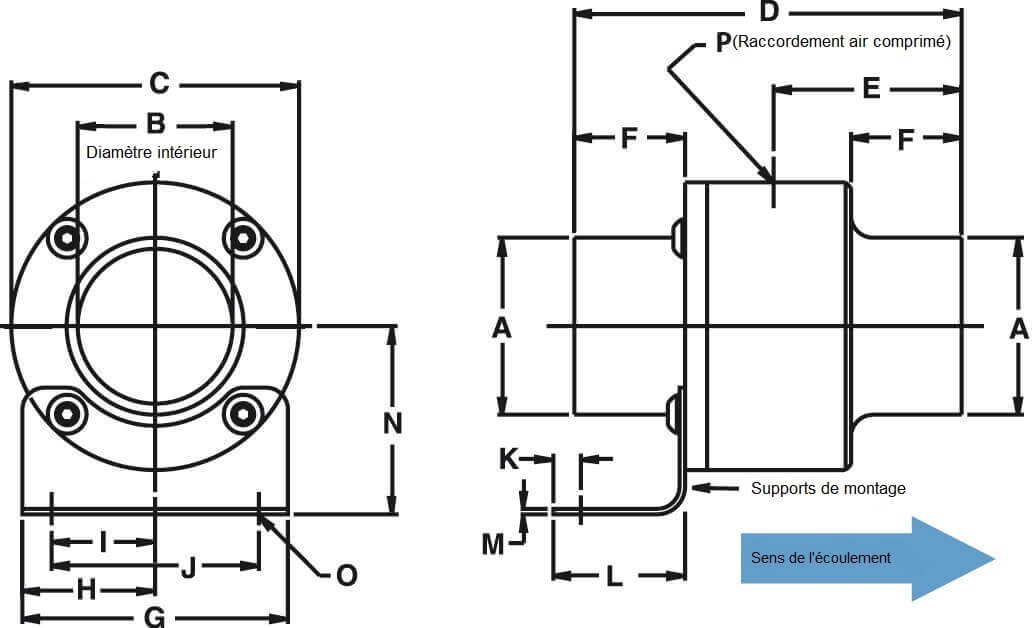

Dimensions du Heavy Duty Line Vac
| Modèles | Taille du flexible | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150075 | in | 0,75 | 0,50 | 1,88 | 3,88 | 1,88 | 1 | 2 | 1 | 0,76 | 1,52 | 0,25 | 1,38 | 0,06 | 1,44 | 0,20 | NPT 1/4″ |
| mm | 19 | 13 | 48 | 99 | 48 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | ||
| 150100 | in | 1 | 0,75 | 2,13 | 3,88 | 1,88 | 1 | 2 | 1 | 0,65 | 1,3 | 0,26 | 1,32 | 0,06 | 1,56 | 0,20 | NPT 1/4″ |
| mm | 25 | 19 | 54 | 99 | 48 | 25 | 51 | 25 | 17 | 33 | 7 | 34 | 2 | 40 | 5 | ||
| 150125 | in | 1,25 | 1 | 2,38 | 3,88 | 1,88 | 1 | 2,5 | 1,25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | NPT 1/4″ |
| mm | 32 | 25 | 61 | 99 | 48 | 25 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | ||
| 150150 | in | 1,50 | 1,25 | 2,75 | 4,38 | 2,13 | 1,25 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | NPT 3/8″ |
| mm | 38 | 32 | 70 | 111 | 54 | 32 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | ||
| 150200 | in | 2 | 1,75 | 3,25 | 4,38 | 2,13 | 1,25 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | NPT 3/8 |
| mm | 51 | 45 | 83 | 111 | 54 | 32 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | ||
| 150250 | in | 2,50 | 2,25 | 3,75 | 4,38 | 2,13 | 1,25 | 3 | 1,50 | 1 | 2 | 0,31 | 1,44 | 0,06 | 2,38 | 0,28 | NPT 3/8″ |
| mm | 64 | 57 | 95 | 111 | 54 | 32 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | ||
| 150300 | in | 3 | 2,75 | 4,25 | 5,63 | 2,75 | 1,75 | 3,25 | 1,63 | 1,20 | 2,41 | 0,41 | 1,44 | 0,06 | 2,63 | 0,28 | NPT 1/2″ |
| mm | 76 | 70 | 108 | 143 | 70 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 |
Dimensions du Heavy Duty Threaded Line Vac
| Modèle Heavy Duty | A (taille du tuyau en pouces) | UOM | B | C | D | E | F1 | F2 | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151075 | NPT 3/4″ | in | ,50 | 1,88 | 3,88 | 1,88 | 1 | 1 | 2 | 1 | ,76 | 1,52 | ,25 | 1,38 | ,06 | 1,44 | ,20 | NPT 1/4″ |
| mm | 13 | 48 | 99 | 48 | 25 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | |||
| 151100 | 1″ NPT | in | 0,75 | 2,13 | 4,25 | 2,06 | 1,19 | 1,19 | 2 | 1 | 0,65 | 1,3 | 0,25 | 1,32 | 0,06 | 1,56 | 0,20 | NPT 1/4″ |
| mm | 19 | 54 | 108 | 52 | 30 | 30 | 51 | 25 | 17 | 33 | 6 | 34 | 2 | 40 | 5 | |||
| 151125 | 1-1/4″ NPT | in | 1 | 2,38 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | NPT 1/4″ |
| mm | 25 | 60 | 118 | 57 | 35 | 35 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | |||
| 151150 | 1-1/2″ NPT | in | 1,25 | 2,75 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | NPT 3/8″ |
| mm | 32 | 70 | 118 | 57 | 35 | 35 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | |||
| 151200 | 2″ NPT | in | 1,75 | 3,25 | 4,63 | 2,25 | 1,38 | 1,38 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | NPT 3/8″ |
| mm | 44 | 83 | 118 | 57 | 35 | 35 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | |||
| 151250 | 2-1/2″ NPT | in | 2,25 | 3,75 | 5,38 | 2,56 | 1,81 | 1,69 | 3 | 1,50 | 1 | 2 | 0,31 | 1,44 | 0,06 | 2,38 | 0,28 | NPT 3/8″ |
| mm | 57 | 95 | 137 | 65 | 46 | 43 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | |||
| 151300 | 3″ NPT | in | 2,75 | 4,25 | 5,67 | 2,75 | 1,81 | 1,75 | 3,25 | 1,63 | 1,20 | 2,41 | 0,41 | 1,44 | 0,06 | 2,63 | 0,28 | NPT 1/2″ |
| mm | 70 | 108 | 144 | 70 | 46 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 |
Heavy Duty Line Vac – Convoyeur à air comprimé haute performance
| Modèle | Description |
|---|---|
| 150075 | Heavy Duty Line Vac 3/4″ (19 mm) |
| 150100 | Heavy Duty Line Vac 1″ (25 mm) |
| 150125 | Heavy Duty Line Vac 1-1/4″ (32 mm) |
| 150150 | Heavy Duty Line Vac 1-1/2″ (38 mm) |
| 150200 | Heavy Duty Line Vac 2″ (51 mm) |
| 150250 | Heavy Duty Line Vac 2-1/2″ (64 mm) |
| 150300 | Heavy Duty Line Vac 3″ (76 mm) |
Heavy Duty Threaded Line Vac – Convoyeur à air comprimé haute performance à visser
| Modèle | Description |
|---|---|
| 151075 | Heavy Duty Threaded Line Vac 3/4″ (19 mm) |
| 151100 | Heavy Duty Threaded Line Vac 1″ (25 mm) |
| 151125 | Heavy Duty Threaded Line Vac 1-1/4″ (32 mm) |
| 151150 | Heavy Duty Threaded Line Vac 1-1/2″ (38 mm) |
| 151200 | Heavy Duty Threaded Line Vac 2″ (51 mm) |
| 151250 | Heavy Duty Threaded Line Vac 2-1/2″ (64 mm) |
| 151300 | Heavy Duty Threaded Line Vac 3″ (76 mm) |
| Modèle | Description |
|---|---|
| 6850 | Couverture de fût (Drum Cover), textile (0,1 µ), adaptée aux fûts de 112 ou 205 litres, en cas d’utilisation avec un Line Vac de 3 pouces maximum |
| 6995 | Support pour modèles de Line Vac de 3/4″ (19 mm) et 1″ (25 mm) |
| 6996 | Support pour modèles de Line Vac de 1-1/4″ (32 mm) et 1-1/2″ (38 mm) |
| 6997 | Support pour modèles de Line Vac de 2″ (51 mm) et 2-1/2″ (64 mm) |
| 6998 | Équerre de fixation pour modèles de Line Vac de 3″ (76 mm) |
| xxxx | Vous trouverez ici des filtres et des unités de maintenance adaptés. |
| Les tuyaux sont disponibles dans les longueurs suivantes : 10′ (3 m), 20′ (6 m), 30′ (9 m), 40′ (12 m) et 50′ (15 m). Sélectionnez le numéro de modèle de flexible (diamètre) et indiquez la longueur à l’aide d’un tiret. Exemple : le modèle 6931-20 est un flexible de 1″ de diamètre et de 20′ (6 m) de longueur. | |
| 6928- | Flexible DI 3/8″ |
| 6929- | Flexible DI 1/2″ |
| 6930- | Flexible DI 3/4″ |
| 6931- | Flexible DI 1″ |
| 6932- | Flexible DI 1-1/4″ |
| 6933- | Flexible DI 1-1/2″ |
| 6934- | Flexible DI 2″ |
| 6935- | Flexible DI 2-1/2″ |
| 6936- | Flexible DI 3″ |
