Générateur de vide (Vacuum Generator) E-Vac® – Le vide pour soulever, serrer, assembler et équiper !
Un générateur de vide de type In-Line (poreux) est utilisé pour soulever le contreplaqué d’une caisse dans la zone de réception des marchandises.
Qu’est-ce que l’E-Vac ?
Les générateurs de vide à air comprimé E-Vac d’EXAIR produisent du vide de manière économique pour les applications suivantes :
- Préhension et dépose
- Serrage
- Levage
- Bridage
- Alignement
- Montage en surface
Les pompes à vide E-Vac à air comprimé produisent une réponse immédiate et sont principalement utilisées pour les opérations de préhension et de dépose. Ces pompes à vide à un étage sont constituées d’une buse venturi économique et sont disponibles dans une grande variété de tailles et de débits, avec un choix de ventouses pour une large gamme d’applications.
Pourquoi choisir un E-Vac ?
Nos générateurs de vide ont été conçus pour être très efficaces afin de minimiser la consommation d’air. Les générateurs de vide mécaniques présentent souvent des variations de vide. La conception linéaire à un étage d’EXAIR supprime ces variations et fournit un vide uniforme et constant. La poussière et les autres contaminants peuvent facilement passer à travers le générateur de vide sans l’obstruer. (Aucun filtre n’est nécessaire dans le circuit de vide.) E-Vac ne nécessite aucun entretien et ne comporte aucune pièce mobile susceptible de s’user.
Comment fonctionne le générateur de vide E-Vac ?

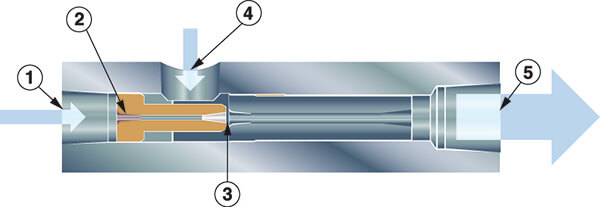

L’air comprimé passe par l’entrée (1), puis par une buse directionnelle unique (2). Lorsque le flux d’air s’échappe, il se dilate et augmente sa vitesse avant de passer par la buse venturi (3). Un orifice de vide (4) est situé au point d’aspiration entre la buse et le venturi, tangentiellement au flux d’air primaire. Le flux d’air aspiré par l’entrée de vide se mélange au flux d’air primaire et est ensuite expulsé à l’extrémité opposée (5).
E-Vac est facile à utiliser
La construction de l’E-Vac est en aluminium. Le raccord de vide peut être facilement raccordé à la tuyauterie et aux flexibles existants. Des ventouses en vinyle durables sont disponibles pour les applications de « préhension et de dépose ».
Des silencieux disponibles en option permettent une évacuation maximale du générateur de vide, de sorte que la vitesse du cycle ne soit pas réduite. Le silencieux standard a une extrémité fermée et convient aux applications exemptes de poussière et de corps étrangers. Le silencieux traversant est recommandé dans les cas où il y a de la poussière fine, car il n’accumule pas de corps étrangers susceptibles de réduire les performances.
Des silencieux optionnels sont disponibles (voir les accessoires ci-dessous). Ils permettent une ouverture maximale de l’unité E-Vac, la vitesse du cycle n’est donc pas réduite.

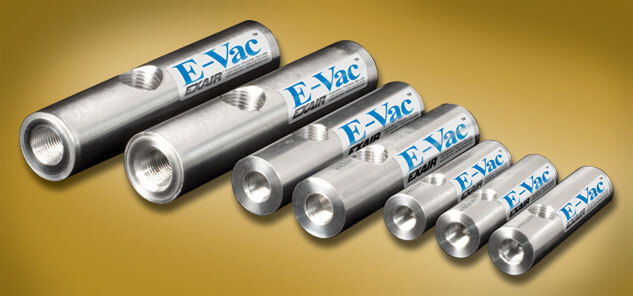

EXAIR propose 2 modèles différents de générateurs de vide :
<< Générateur de vide In-Line E-Vac
<< Générateur de vide Adjustable E-Vac
Deux versions : vide faible et vide fort
EXAIR propose deux versions de l’E-Vac In-Line : vide fort et vide faible. Le type de vide approprié dépend de l’application.
Les appareils à vide faible, jusqu’à 71 kPa (21 inHg), sont généralement utilisés pour les matériaux poreux, tels que le carton, et les matériaux sensibles. Le vide à faible niveau empêche la déformation, l’endommagement, le froissement ou l’altération de la surface par un vide trop fort. Cette version génère un débit de vide plus important pour surmonter la porosité et les fuites.
Les appareils à vide élevé jusqu’à 91 kPa (27 inHg) sont généralement utilisés pour les matériaux non poreux tels que le verre, la tôle d’acier et le plastique.
EXAIR fabrique deux types de générateurs de vide In-Line : le vide élevé et le vide faible.
Vous trouverez ci-dessous le tableau des performances du générateur de vide.
Autres applications pour E-Vac
Nos générateurs de vide sont également utilisés dans de nombreuses autres applications « non élévatrices ». Ils sont souvent utilisés pour vider des conteneurs, pour le serrage, le bridage et pour d’autres prises de pièces. Dans de nombreuses installations automatisées, le vide est utilisé pour vidanger, saisir, maintenir, aligner et insérer des pièces. De tels vides peuvent être utilisés pour le montage en surface, l’emballage sous vide, l’ouverture de sacs, l’étiquetage, la formation de cartons et la vidange de conteneurs.
Une autre application courante est l’utilisation du générateur de vide pour le prélèvement d’échantillons liquides. Cette opération peut être réalisée très facilement à l’aide d’un générateur de vide E-Vac fixé à un tube de succion. Une fois le tube immergé dans un réservoir ou un récipient, l’air comprimé est activé et une certaine quantité de liquide est aspirée dans le tube. Lorsque l’air comprimé est coupé, le liquide s’écoule du tube et peut être versé dans un réservoir ou un appareil pour analyse.
- Déterminer si la pièce à soulever est poreuse ou non poreuse
- Choisir un modèle, In-Line ou réglable. Le type d’E-Vac détermine le vide maximal disponible pour soulever la pièce et le choix de la ventouse.
Poreux : générateur de vide pour vide faible ; vide max. = 71
Non poreux : générateur de vide pour vide élevé ; vide max. = 91 kPa (27 inHg)
Générateur de vide réglable E-Vac vide max. = 85 kPa (25 inHg)
2. Déterminer le poids de la pièce.
3. Multipliez le poids par le facteur de sécurité de la ventouse pour calculer la capacité totale de ventouses requise.
4. Déterminez le nombre de ventouses nécessaires en fonction des facteurs ci-dessous :
- Combien de ventouses sont nécessaires pour répartir le poids afin d’assurer un levage et une dépose stables ?
- Quel est le poids pouvant être soulevé par chaque ventouse en fonction du vide maximal disponible (type E-Vac) ?
- Sélectionnez les ventouses dans le tableau en fonction du vide maximal disponible (type E-Vac) et du poids de maintien/ventouse.
5. Lorsque vous choisissez un numéro de modèle d’E-Vac, prenez en compte l’ensemble du système de vide, de l’E-Vac à la pièce.
- Nombre de ventouses par E-Vac
- Longueur et taille du tuyau à vide
- Taille et type de ventouse
- Le volume d’air à évacuer de votre système de vide et le débit de l’E-Vac de votre choix déterminent le temps entre la mise en marche de l’E-Vac et le moment où la pièce est maintenue par la ventouse. Plus le niveau de vide augmente dans le système, plus le volume d’air évacué diminue.
- Un volume d’air plus faible dans le système de vide et/ou une capacité plus élevée (SCFM/SLPM) de l’E-Vac se traduisent par des temps de prise plus rapides.
- Il n’est pas possible de calculer un temps d’absorption exact.
| Générateur de vide pour vide faible (poreux) – Données de performance (métriques) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation d’air l/min à 5,5 bar | Niveau sonore en dBA | Débit de vide SLPM (l/min) comparé au niveau de vide kPa | |||||||||
| Pas de silencieux | Silencieux standard | Silencieux traversant | 0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | ||
| *800001 | 42,5 | 80 | 72 | 60 | 43,0 | 39,9 | 35,4 | 31,1 | 26,9 | 24,1 | 15,9 | 0 |
| *800002 | 59,5 | 80 | 72 | 63 | 62,9 | 58,0 | 54,1 | 50,1 | 41,1 | 26,9 | 15,9 | 0 |
| *800003 | 87,8 | 89 | 74 | 70 | 106,2 | 99,7 | 89,2 | 77,9 | 60,9 | 34,0 | 15,9 | 0 |
| *800005 | 152,9 | 92 | 83 | 66 | 158,3 | 148,1 | 127,7 | 106,2 | 94,6 | 71,1 | 35,4 | 0 |
| *800008 | 237,9 | 97 | 88 | 74 | 218,0 | 196,8 | 178,4 | 150,1 | 119,8 | 89,2 | 37,1 | 0 |
| **800013 | 356,8 | 99 | 91 | 78 | 438,9 | 410,6 | 372,4 | 321,4 | 246,3 | 114,1 | 0 | 0 |
| **800017 | 475,7 | 101 | 91 | 81 | 523,8 | 487,0 | 416,2 | 351,1 | 277,5 | 141,6 | 0 | 0 |
**Vide max. jusqu’à 61 kPa
| Générateurs de vide pour vide faible (poreux) – Temps d’évacuation (métrique) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation d’air l/min à 5,5 bar | Temps en secondes pour pomper un réservoir de 30 litres jusqu’au vide spécifié (exprimé en kPa). | |||||||
| 0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | ||
| 800001 | 42,5 | 0 | 3,30 | 7,95 | 14,40 | 22,90 | 34,55 | 52,75 | 137,45 |
| 800002 | 59,5 | 0 | 2,40 | 5,35 | 9,25 | 14,30 | 22,65 | 35,05 | 105,5 |
| 800003 | 87,8 | 0 | 1,45 | 3,10 | 5,60 | 9,10 | 15,60 | 34,05 | 92,30 |
| 800005 | 152,9 | 0 | 0,80 | 2,00 | 3,50 | 5,65 | 8,70 | 15,65 | 39,90 |
| 800008 | 237,9 | 0 | 0,70 | 1,60 | 2,80 | 4,40 | 6,95 | 14,70 | 29,35 |
| 800013 | 356,8 | 0 | 0,31 | 0,81 | 1,36 | 2,16 | 3,51 | 11,21 | N/A |
| 800017 | 475,7 | 0 | 0,31 | 0,71 | 1,26 | 2,06 | 3,41 | 8,06 | N/A |
| Générateur de vide pour vide élevé (non poreux) – Données de performance (métriques) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation d’air l/min à 5,5 bar | Niveau sonore en dBA | Débit de vide SLPM (l/min) comparé au niveau de vide kPa | |||||||||||
| Pas de silencieux | Silencieux standard | Silencieux traversant | 0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | 81 | 91 | ||
| 810002 | 65,1 | 86 | 81 | 70 | 34,5 | 33,0 | 28,3 | 25,5 | 24,6 | 21,0 | 16,0 | 13,0 | 5,7 | 0 |
| 810003 | 93,4 | 87 | 82 | 73 | 49,0 | 45,0 | 41,9 | 35,1 | 30,9 | 28,9 | 22,1 | 19,0 | 13,9 | 0 |
| 810006 | 175,6 | 91 | 82 | 77 | 78,0 | 75,0 | 64,0 | 58,0 | 53,0 | 45,0 | 32,0 | 26,0 | 21,7 | 0 |
| 810008 | 237,9 | 97 | 90 | 78 | 124,6 | 116,1 | 106,2 | 89,2 | 77,9 | 67,7 | 49,6 | 36,0 | 28,0 | 0 |
| 810013 | 373,8 | 100 | 92 | 83 | 194,0 | 184,1 | 164,5 | 138,5 | 116,7 | 99,4 | 73,9 | 54,4 | 37,1 | 0 |
| 810023 | 654,1 | 102 | 92 | 84 | 338,4 | 334,1 | 295,9 | 255,4 | 229,4 | 184,6 | 128,6 | 103,4 | 75,6 | 0 |
| 810031 | 872,1 | 105 | 92 | 87 | 446,0 | 431,8 | 358,8 | 314,9 | 290,2 | 225,7 | 169,3 | 142,7 | 96,6 | 0 |
| Générateurs de vide pour vide élevé (non poreux) – Temps d’évacuation (métrique) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation d’air l/min à 5,5 bar | Temps en secondes pour pomper un réservoir de 30 litres jusqu’au vide spécifié (exprimé en kPa). | |||||||||
| 0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | 81 | 91 | ||
| 810002 | 651 | 0 | 3,95 | 9,85 | 17,85 | 27,55 | 39,05 | 59,00 | 82,60 | 141,20 | 400,10 |
| 810003 | 93,4 | 0 | 2,75 | 6,55 | 12,35 | 19,55 | 29,15 | 42,55 | 61,75 | 94,25 | 231,82 |
| 810006 | 175,6 | 0 | 1,95 | 4,50 | 7,95 | 12,35 | 18,55 | 28,50 | 43,30 | 65,75 | 165,45 |
| 810008 | 237,9 | 0 | 1,05 | 2,45 | 4,70 | 7,35 | 10,85 | 16,25 | 24,85 | 38,45 | 90,15 |
| 810013 | 373,8 | 0 | 0,75 | 1,60 | 2,95 | 4,50 | 6,55 | 10,15 | 16,10 | 27,30 | 71,45 |
| 810023 | 654,1 | 0 | 0,50 | 1,00 | 1,70 | 2,60 | 3,80 | 5,55 | 8,25 | 13,30 | 51,30 |
| 810031 | 872,1 | 0 | 0,40 | 0,90 | 1,60 | 2,35 | 3,40 | 5,05 | 7,45 | 11,55 | 45,70 |
Accessoires nécessaires à la construction du système de vide
EXAIR propose une large gamme de silencieux, de tuyaux, de vannes d’arrêt et de raccords pour créer le système de vide le mieux adapté à votre application.
Lors de l’utilisation de générateurs de vide E-Vac, il est très important de disposer d’une connexion d’air comprimé propre et sec pour obtenir les meilleures caractéristiques de fonctionnement possibles. Des purgeurs automatiques de condensat, qui protègent l’air comprimé des impuretés et de l’humidité, des régulateurs de pression, des vannes d’arrêt, des tuyaux d’air comprimé, des raccords et des électrovannes (pour la mise en marche et l’arrêt électrique de l’air comprimé) sont disponibles sur demande.
Raccords et tuyauterie
Le raccord de vide de l’E-Vac est fileté NPT (une ventouse peut être vissée directement). Pour les ventouses éloignées, il est possible de monter sur l’E-Vac et les ventouses des éléments de connexion (généralement avec des filetages répandus pour une utilisation avec NPT et BSP) ou des raccords de tuyaux. Des tuyaux à vide en polyuréthane sont disponibles pour les connecter (longueurs : 3 m, 6 m, 9 m, 12 m et 15 m). Pour une performance optimale, les longueurs de tuyau doivent être aussi courtes que possible afin d’obtenir les meilleurs temps de réponse et de déclenchement possibles.
Vanne d’arrêt
Une vanne d’arrêt est disponible pour maintenir le vide en cas de perte d’air comprimé. Les générateurs de vide E-Vac utilisés sans vanne d’arrêt laissent tomber la charge en cas de chute importante de la pression de l’air ou de coupure de l’alimentation en air comprimé.
Silencieux
Les silencieux en option permettent d’obtenir un débit d’évacuation maximal sans réduire les vitesses de cycle. Le silencieux standard (pour les E-Vac In-Line uniquement) a une extrémité fermée et convient aux applications exemptes de poussière et de saleté. Si des particules de saleté sont présentes, le silencieux traversant est recommandé car la saleté ne s’y dépose pas, ce qui réduit les performances. Les silencieux traversants offrent la meilleure réduction du niveau sonore (jusqu’à 26 dBA).
Silencieux standard
| Modèles de silencieux standard | ||
|---|---|---|
| Modèle | Description | Filetage |
| 900800 | Silencieux standard | 1/4 NPTM |
| 900801 | Silencieux standard | 3/8 NPTM |
| 900802 | Silencieux standard | 1/2 NPTM |
Silencieux traversant
| Modèles de silencieux traversants | ||
|---|---|---|
| Modèle | Description | Filetage |
| 890001 | Tour | 1/4 MNPS |
| 890002 | Tour | 3/8 MNPS |
| 890003 | Tour | 1/2 MNPS |
| 890004 | Tour | 3/4 MNPS |
| 890005 | Tour | 1 MNPS |
Clapets anti-retour
| Modèles de clapets anti-retour | ||
|---|---|---|
| Modèle | Description | Filetage |
| 900804 | Check Valve | 1/4 NPTF |
| 900805 | Check Valve | 3/8 NPTF |
| 900806 | Check Valve | 1/2 NPTF |
Lame à vide
| Modèle de lame à vide | ||
|---|---|---|
| Modèle | Description | Filetage |
| 900811 | Lame à vide 0-30″ Hg | 1/8 NPTM |
Raccords/flexibles/clips

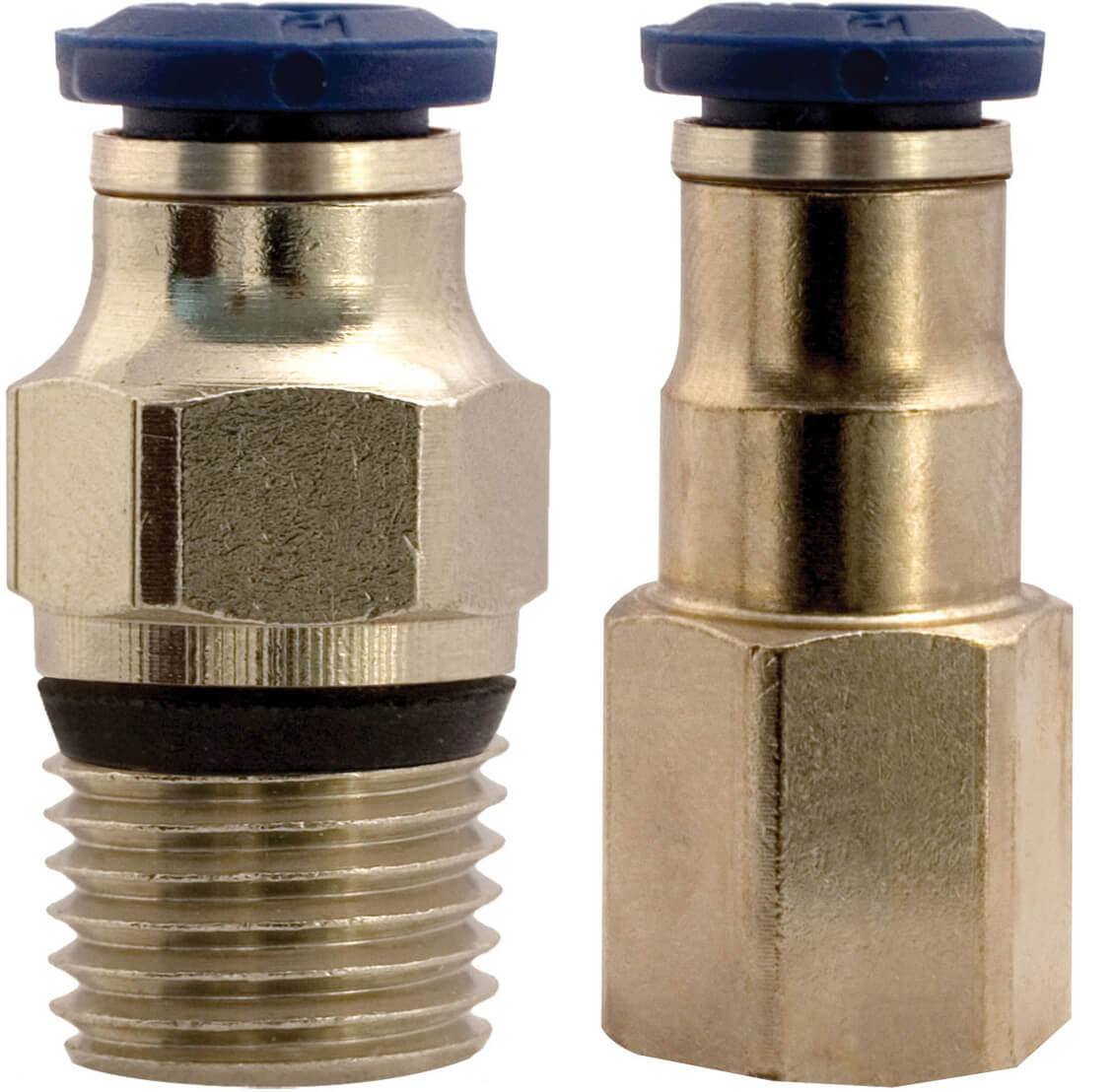

| Raccord enfichable | |
|---|---|
| Modèle | Description |
| 900773 | 1/4 tube X 1/8 NPTF |
| 900774 | 1/4 tube X 1/8 filet mâle universel |
| 900775 | 1/4 tube X 1/4 filet mâle universel |
| 900776 | 1/4 tube X 3/8 filet mâle universel |
| 900777 | 3/8 tube X 1/8 filet mâle universel |
| 900778 | 3/8 tube X 1/4 filet mâle universel |
| 900779 | 3/8 tube X 3/8 filet mâle universel |
| 900780 | 3/8 tube X 1/2 filet mâle universel |

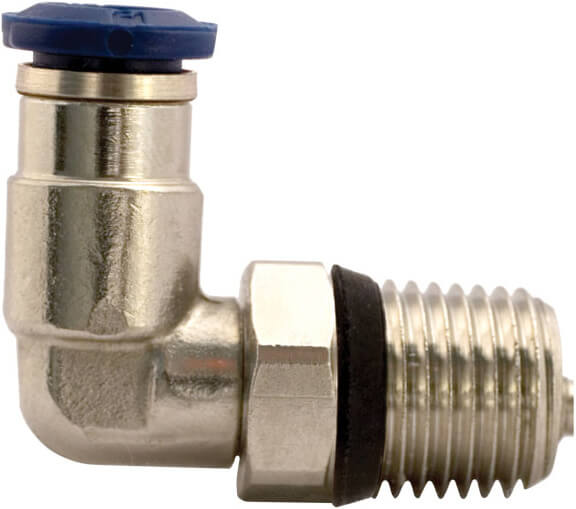

Raccords à visser en angle
| Modèles de raccords à visser en angle | |
|---|---|
| Modèle | Description |
| 900781 | 1/4 tube X 1/8 filet mâle universel |
| 900782 | 1/4 tube X 1/4 filet mâle universel |
| 900783 | 1/4 tube X 3/8 filet mâle universel |
| 900784 | 3/8 tube X 1/8 filet mâle universel |
| 900785 | 3/8 tube X 1/4 filet mâle universel |
| 900786 | 3/8 tube X 3/8 filet mâle universel |
| 900787 | 3/8 tube X 1/2 filet mâle universel |

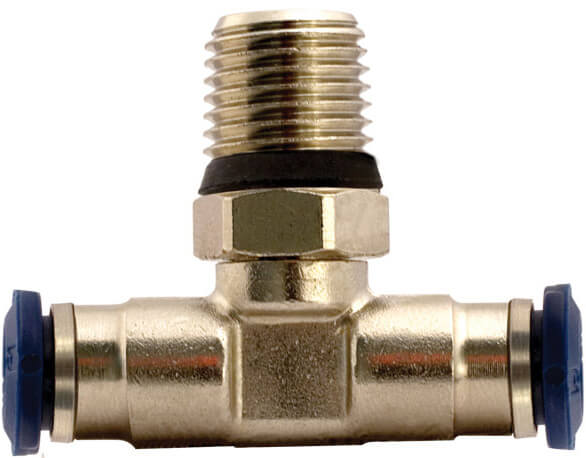

Raccords à visser, filetage en T
| Raccords à visser, filetage en T | |
|---|---|
| Modèle | Description |
| 900788 | 1/4 tube X 1/8 filet mâle universel |
| 900789 | 1/4 tube X 1/4 filet mâle universel |
| 900790 | 3/8 tube X 1/4 filet mâle universel |
| 900791 | 3/8 tube X 3/8 filet mâle universel |

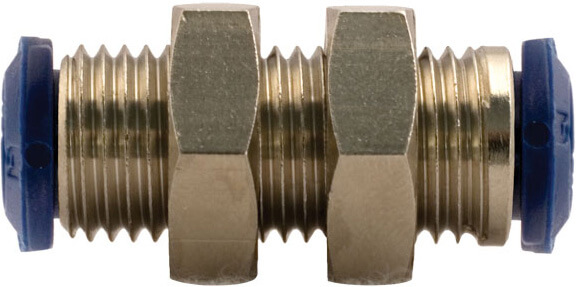

Connecteurs de cloison droits
| Connecteurs de cloison droits | |
|---|---|
| Modèle | Description |
| 900792 | Raccord intérieur – 1/4 tube X 1/4 tube |
| 900793 | Raccord intérieur – 3/8 tube X 3/8 tube |
| 900809 | Raccord intérieur – 1/4 tube X 1/4 NPT |
| 900810 | Raccord intérieur – 3/8 tube X 1/4 NPT |
Tuyaux à vide
| Tuyaux à vide | |
|---|---|
| Modèle | Description |
| 900795-10 | 1/4″ tuyau en polyuréthane – 10′ (3 m) |
| 900795-20 | 1/4″ tuyau en polyuréthane – 20′ (6 m) |
| 900795-30 | 1/4″ tuyau en polyuréthane – 30′ (9 m) |
| 900795-40 | 1/4″ tuyau en polyuréthane – 40′ (12 m) |
| 900795-50 | 1/4″ tuyau en polyuréthane – 50′ (15 m) |
| 900796-10 | 3/8″ tuyau en polyuréthane – 10′ (3 m) |
| 900796-20 | 3/8″ tuyau en polyuréthane – 20′ (6 m) |
| 900796-30 | 3/8″ tuyau en polyuréthane – 30′ (9 m) |
| 900796-40 | 3/8″ tuyau en polyuréthane – 40′ (12 m) |
| 900796-50 | 3/8″ tuyau en polyuréthane – 50′ (15 m) |
Clip de montage
| Clip de montage | |
|---|---|
| Modèle | Description |
| 900798 | Clip de montage avec bride |
| Couverture de fûts lors de l’utilisation de l’E-Vac | |
|---|---|
| Modèle | Description |
| 6850 | Couverture de fût (Drum Cover), textile (0,1 µ), adaptée aux fûts de 112 ou 205 litres |
