E-Vac® In-Line – Générateur de vide Inline

Polyvalence et flexibilité, même dans les environnements poussiéreux.

Vakuumerzeuger Inline

Un E-Vac de type In-Line (poreux) est utilisé pour soulever le contreplaqué d’une caisse dans la zone de réception des marchandises.

Qu’est-ce que le générateur de vide Inline ?

La gamme de générateurs de vide Inline d’EXAIR est composée de générateurs de vide à un étage, cylindriques et compacts qui se montent facilement sur le lieu d’utilisation. L’E-Vac In-Line s’installe directement sur la conduite d’air comprimé ou à l’aide d’un collier de fixation. Ce modèle n’est pas affecté par la poussière ou les petites particules. Les modèles proposés par EXAIR conviennent pour le levage de matériaux poreux (comme le bois) et non poreux (comme le verre). Les modèles « poreux » ont des niveaux de dépression allant jusqu’à 21″ Hg (71 kPa) avec des débits de vide allant jusqu’à 18,5 SCFM (524 SLPM). Les modèles « non poreux » ont des niveaux de dépression allant jusqu’à 27″ Hg (91 kPa) avec des débits de vide allant jusqu’à 15,8 SCFM (446 l/min).

Comment fonctionne l’E-Vac ?

Vakuumerzeuger Inline Funktion

L’air comprimé passe par l’entrée (1), puis par une buse directionnelle unique (2). Lorsque le flux d’air s’échappe, il se dilate et augmente sa vitesse avant de passer par la buse venturi (3). Un orifice de vide (4) est situé au point d’aspiration entre la buse et le venturi, tangentiellement au flux d’air primaire. Le flux d’air aspiré par l’entrée de vide se mélange au flux d’air primaire et est ensuite expulsé à l’extrémité opposée (5).

  • Chargement de pièces et d’appareils
  • Ouverture de sachets ou d’emballages
  • Placement d’étiquettes
  • Moules sous vide
  • Enlèvement du moule
  • Remplissage sous vide
  • Contrôle d’étanchéité
  • Vidange de conteneurs
  • Serrage et tension
  • Emballage sous vide
  • Montage en surface
  • Presse à vide pour placage bois et stratifié
  • Formation de boîtes
  • Outils robotisés
  • Aspiration de liquides pour les tests

  • Compact, portable
  • Conception à un étage pour éliminer les fluctuations du vide
  • Silencieux
  • Aspiration immédiate
  • Montage facile sur le lieu d’utilisation
  • Léger, stable
  • Nombreux modèles au choix
  • Réponse rapide – temps de cycle plus rapide
  • Construction durable en aluminium 6061
  • Fonctionnement sûr – pas d’électricité

Générateur de vide pour vide faible (poreux) – Données de performance (métriques)
Modèle Consommation d’air l/min à 5,5 bar Niveau sonore en dBA Débit de vide SLPM (l/min) comparé au niveau de vide kPa
Pas de silencieux Silencieux standard Silencieux traversant 0 10 20 31 41 51 61 71
*800001 42,5 80 72 60 43,0 39,9 35,4 31,1 26,9 24,1 15,9 0
*800002 59,5 80 72 63 62,9 58,0 54,1 50,1 41,1 26,9 15,9 0
*800003 87,8 89 74 70 106,2 99,7 89,2 77,9 60,9 34,0 15,9 0
*800005 152,9 92 83 66 158,3 148,1 127,7 106,2 94,6 71,1 35,4 0
*800008 237,9 97 88 74 218,0 196,8 178,4 150,1 119,8 89,2 37,1 0
**800013 356,8 99 91 78 438,9 410,6 372,4 321,4 246,3 114,1 0 0
**800017 475,7 101 91 81 523,8 487,0 416,2 351,1 277,5 141,6 0 0
*Vide max. jusqu’à 71 kPa
**Vide max. jusqu’à 61 kPa
Générateurs de vide pour vide faible (poreux) – Temps d’évacuation (métrique)
Modèle Consommation d’air l/min à 5,5 bar Temps en secondes pour pomper un réservoir de 30 litres jusqu’au vide spécifié (exprimé en kPa).
0 10 20 31 41 51 61 71
800001 42,5 0 3,30 7,95 14,40 22,90 34,55 52,75 137,45
800002 59,5 0 2,40 5,35 9,25 14,30 22,65 35,05 105,5
800003 87,8 0 1,45 3,10 5,60 9,10 15,60 34,05 92,30
800005 152,9 0 0,80 2,00 3,50 5,65 8,70 15,65 39,90
800008 237,9 0 0,70 1,60 2,80 4,40 6,95 14,70 29,35
800013 356,8 0 0,31 0,81 1,36 2,16 3,51 11,21 N/A
800017 475,7 0 0,31 0,71 1,26 2,06 3,41 8,06 N/A
Générateur de vide pour vide élevé (non poreux) – Données de performance (métriques)
Modèle Consommation d’air l/min à 5,5 bar Niveau sonore en dBA Débit de vide SLPM (l/min) comparé au niveau de vide kPa
Pas de silencieux Silencieux standard Silencieux traversant 0 10 20 31 41 51 61 71 81 91
810002 65,1 86 81 70 34,5 33,0 28,3 25,5 24,6 21,0 16,0 13,0 5,7 0
810003 93,4 87 82 73 49,0 45,0 41,9 35,1 30,9 28,9 22,1 19,0 13,9 0
810006 175,6 91 82 77 78,0 75,0 64,0 58,0 53,0 45,0 32,0 26,0 21,7 0
810008 237,9 97 90 78 124,6 116,1 106,2 89,2 77,9 67,7 49,6 36,0 28,0 0
810013 373,8 100 92 83 194,0 184,1 164,5 138,5 116,7 99,4 73,9 54,4 37,1 0
810023 654,1 102 92 84 338,4 334,1 295,9 255,4 229,4 184,6 128,6 103,4 75,6 0
810031 872,1 105 92 87 446,0 431,8 358,8 314,9 290,2 225,7 169,3 142,7 96,6 0
Le vide max. pour les modèles spécifiés est de 91 kPa
Générateurs de vide pour vide élevé (non poreux) – Temps d’évacuation (métrique)
Modèle Consommation d’air l/min à 5,5 bar Temps en secondes pour pomper un réservoir de 30 litres jusqu’au vide spécifié (exprimé en kPa).
0 10 20 31 41 51 61 71 81 91
810002 651 0 3,95 9,85 17,85 27,55 39,05 59,00 82,60 141,20 400,10
810003 93,4 0 2,75 6,55 12,35 19,55 29,15 42,55 61,75 94,25 231,82
810006 175,6 0 1,95 4,50 7,95 12,35 18,55 28,50 43,30 65,75 165,45
810008 237,9 0 1,05 2,45 4,70 7,35 10,85 16,25 24,85 38,45 90,15
810013 373,8 0 0,75 1,60 2,95 4,50 6,55 10,15 16,10 27,30 71,45
810023 654,1 0 0,50 1,00 1,70 2,60 3,80 5,55 8,25 13,30 51,30
810031 872,1 0 0,40 0,90 1,60 2,35 3,40 5,05 7,45 11,55 45,70

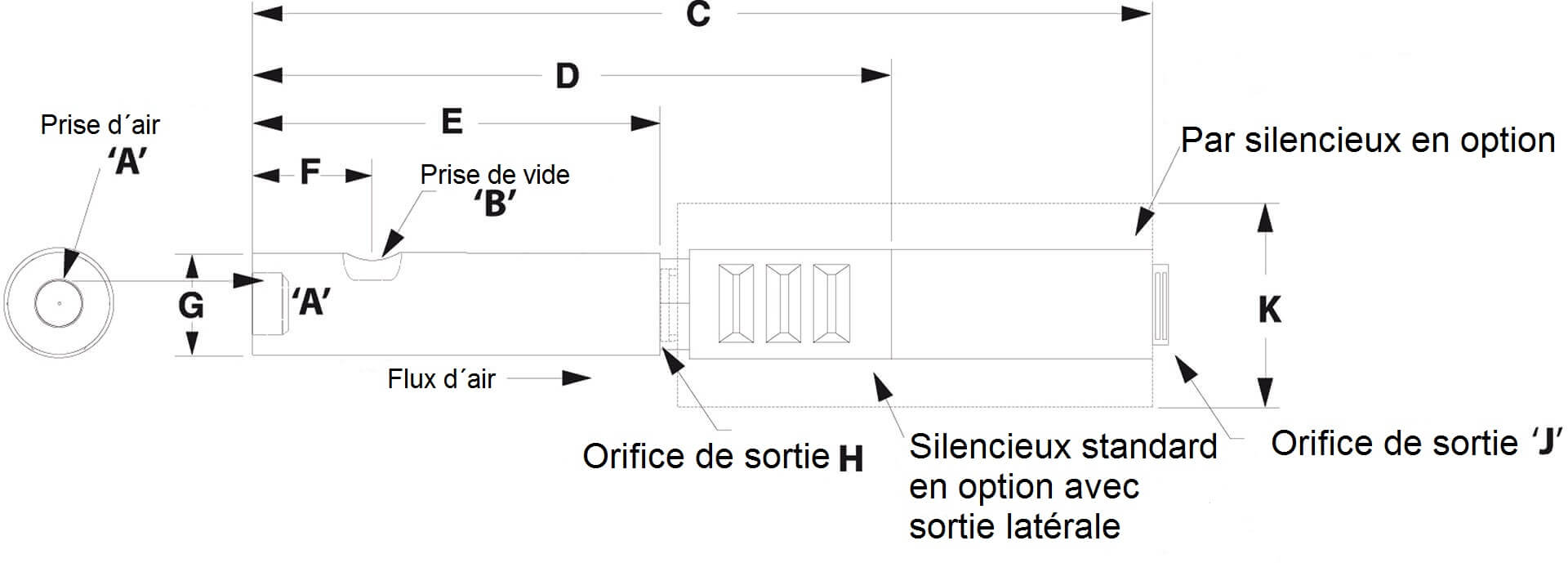

Générateur de vide – Dimensions
Modèle Arrivée d’air A Arrivée de vide B C D E F G H Ouverture de sortie J
800001, 800002, 800003,810002, 810003, 810006 NPT 1/8 NPT 1/8 in N/A N/A 3,00 0,88 0,75 N/A NPT 1/4
mm N/A N/A 76 22 19 N/A
800001H, 800002H, 800003H,810002H, 810003H, 810006H NPT 1/8 NPT 1/8 in N/A 5,00 3,00 0,88 0,75 N/A NPT 1/4
mm N/A 127 76 22 19 N/A
800001M, 800002M, 800003M,810002M, 810003M, 810006M NPT 1/8 NPT 1/8 in 7,00 N/A 3,00 0,88 0,75 1,50 NPT 1/4
mm 178 N/A 76 22 19 38
800005, 800008, 810008, 810013 NPT 1/4 NPT 3/8 in N/A N/A 4,50 1,50 1,00 N/A NPT 3/8
mm N/A N/A 114 38 25 N/A
800005H, 800008H, 810008H, 810013H NPT 1/4 NPT 3/8 in N/A 7,50 4,50 1,50 1,00 N/A NPT 3/8
mm N/A 191 114 38 25 N/A
800005M, 800008M, 810008M, 810013M NPT 1/4 NPT 3/8 in 8,50 N/A 4,50 1,50 1,00 1,50 NPT 3/8
mm 216 N/A 114 38 25 38
800013, 800017, 810023, 810031 NPT 1/2 NPT 1/2 in N/A N/A 6,00 1,88 1,25 N/A NPT 1/2
mm N/A N/A 152 48 32 N/A
800013H, 800017H, 810023H, 810031H NPT 1/2 NPT 1/2 in N/A 9,00 6,00 1,88 1,25 N/A NPT 1/2
mm N/A 229 152 48 32 N/A
800013M, 800017M, 810023M, 810031M NPT 1/2 NPT 1/2 in 15,88 N/A 6,00 1,88 1,25 2,00 NPT 1/2
mm 403 N/A 152 48 32 51

Modèles Générateur de vide Inline pour vide faible (poreux)
Modèle 1,5 SCFM 43 SLPM Modèle 2,1 SCFM 60 SLPM Modèle 3,1 SCFM 88 SLPM Modèle 5,4 SCFM 153 SLPM Modèle 8,4 SCFM 238 SLPM Modèle 12,6 SCFM 357 SLPM Modèle 16,8 SCFM 476 SLPM
Générateur de vide (sans accessoire)
800001 800002 800003 800005 800008 800013 800017
Kit générateur de vide sans silencieux (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
801001 801002 801003 801005 801008 801013 801017
Générateur de vide avec silencieux standard
800001H 800002H 800003H 800005H 800008H 800013H 800017H
Kit générateur de vide sans silencieux standard (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
801001H 801002H 801003H 801005H 801008H 801013H 801017H
Générateur de vide avec silencieux transversal
800001M 800002M 800003M 800005M 800008M 800013M 800017M
Kit générateur de vide sans silencieux transversal (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
801001M 801002M 801003M 801005M 801008M 801013M 801017M
Modèles Générateur de vide Inline pour vide élevé (non poreux)
Modèle 2,3 SCFM 65 SLPM Modèle 3,3 SCFM 93 SLPM Modèle 6,2 SCFM 176 SLPM Modèle 8,4 SCFM 238 SLPM Modèle 13,2 SCFM 374 SLPM Modèle 23,1 SCFM 654 SLPM Modèle 30,8 SCFM 872 SLPM
Générateur de vide (sans accessoire)
810002 810003 810006 810008 810013 810023 810031
Kit générateur de vide sans silencieux (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
811002 811003 811006 811008 811013 811023 811031
Générateur de vide avec silencieux standard
810002H 810003H 810006H 810008H 810013H 810023H 810031H
Kit générateur de vide sans silencieux standard (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
811002H 811003H 811006H 811008H 811013H 811023H 811031H
Générateur de vide avec silencieux transversal
810002M 810003M 810006M 810008M 810013M 810023M 810031M
Kit générateur de vide sans silencieux transversal (comprend le générateur de vide, les ventouses, les raccords, les flexibles, le collier de fixation)
811002M 811003M 811006M 811008M 811013M 811023M 811031M
