GEN4 Super Ion Air Knife
Ce puissant ioniseur bloque l’accumulation, la déchirure, les chocs électriques et la poussière jusqu’à une distance de 6 mètres !
Qu’est-ce que le GEN4 Super Ion Air Knife ?
Le rideau d’air ionisant GEN4 Super Ion Air Knife, dont les performances ont été améliorées de 34 %, élimine l’électricité statique des pièces en plastique, des textiles, des piles de papier et d’autres surfaces pour lesquelles les risques de déchirure, d’accumulation ou de choc électrique sont un problème. Le rideau d’air laminaire élimine l’électricité statique, les particules, la poussière et la saleté des surfaces. La vitesse de production, la qualité des produits et la propreté des surfaces peuvent ainsi être considérablement améliorées.
La poussière et les fibres sont retirées des pare-chocs, des carrosseries et des tableaux de bord avant d’être peints.
Pourquoi utiliser le GEN4 Super Ion Air Knife ?
Le GEN4 Super Ion Air Knife (rideau d’air ionisant) imprègne une surface d’ions qui éliminent l’électricité statique jusqu’à une distance de 6,00 mètres. Un flux d’air uniforme est généré sur toute la longueur de l’ioniseur, ce qui évite les défauts d’alignement sur les surfaces critiques telles que les tissus. La force de l’air peut être réglée allant d’un « vent violent » à une « brise ». Le GEN4 Super Ion Air Knife fonctionne à l’électricité, est protégé contre les contacts accidentels et ne comporte aucune pièce mobile. Il ne nécessite également que 105 l/min (litres standard par minute) par 300 mm de longueur à 0,3 bar. Le niveau sonore de l’ioniseur est étonnamment bas, à 50 dBA, dans la plupart des cas.
Le GEN4™ 48″ Super Ion Air Knife (1219 mm) neutralise l’électricité statique et nettoie la surface du papier.
Comment fonctionnent le GEN4 Super Ion Air Knives ?

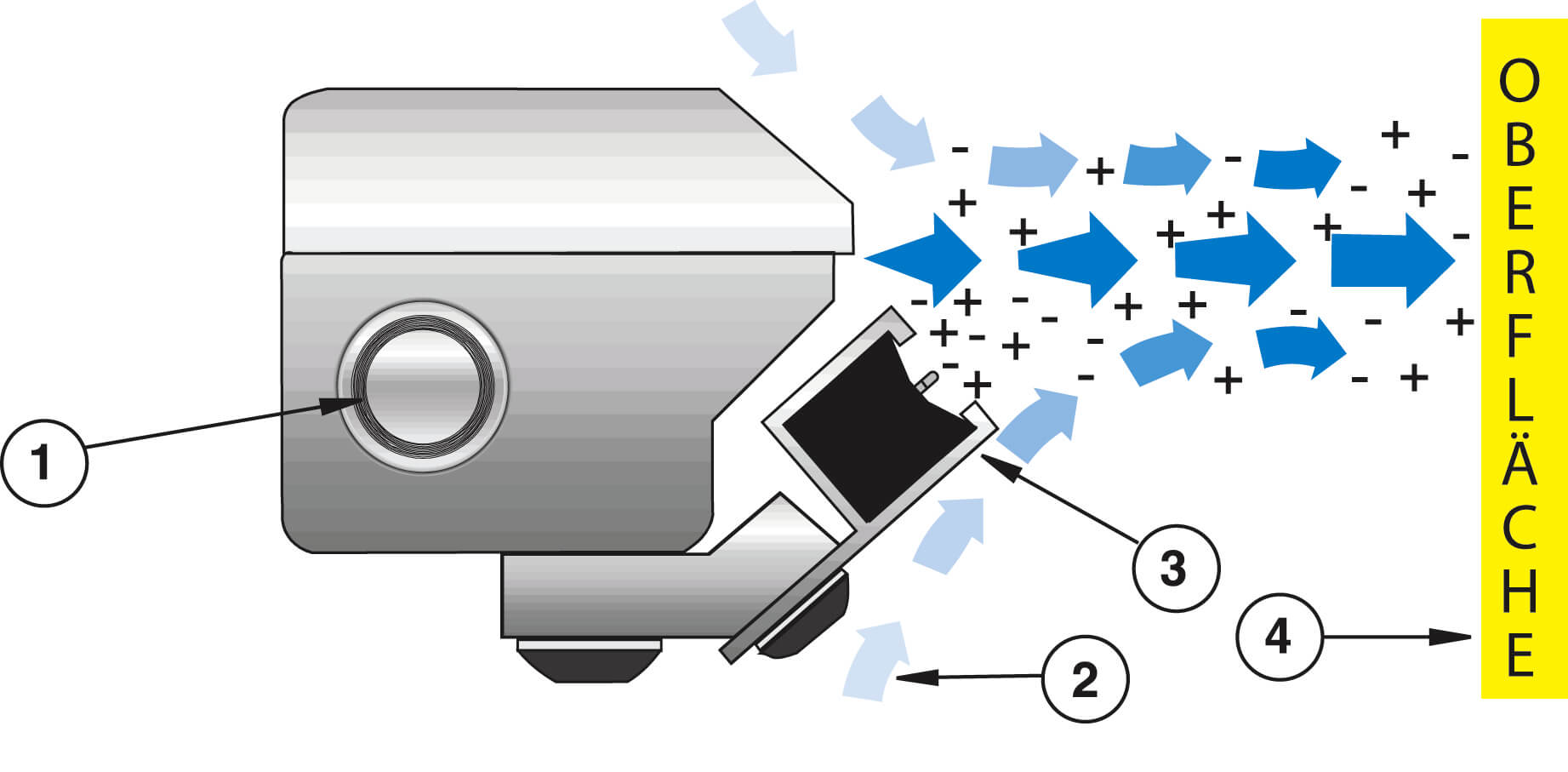

L’air comprimé passe par une arrivée (1) dans la chambre de mélange du GEN4 Super Ion Air Knife. Le courant est dirigé vers une ouverture précise et fendue. Lorsque le flux d’air primaire est émis, il crée une couche d’air uniforme sur toute sa longueur, qui aspire immédiatement l’air ambiant (2). Une barre d’ionisation GEN4 (3) alimentée en électricité remplit le rideau d’air de charges positives et négatives. Le flux d’air amène ces ions éliminant l’électricité statique à la surface du produit (4), où elle est instantanément neutralisée et nettoyée des poussières et autres particules.
Amélioration des performances et de la sécurité fonctionnelle
Les barres d’ionisation sont moins efficaces sans un système d’alimentation en air. Lorsqu’une barre est utilisée seule, elle doit être montée à 50 mm maximum de la surface chargée pour la neutraliser complètement. Ce montage rapproché est impossible si l’électricité statique est générée dans des zones inaccessibles pour une machine. La couverture ionique est minimale pour les pièces de forme irrégulière ou lorsque la vitesse de production est élevée. Il est essentiel de choisir le bon type d’alimentation en air. Les souffleries créent un flux d’air irrégulier et turbulent qui peut permettre aux ions positifs et négatifs de se recombiner avant de frapper le matériau chargé. Elles sont volumineuses, sujettes à l’usure mécanique et fournissent un contrôle limité du flux d’air. Le GEN4 Super Ion Air Knife compact utilise une petite quantité d’air comprimé pour créer une couche d’air laminaire équilibrée qui transporte les ions vers la surface chargée, même si elle est éloignée. Le débit et la puissance de l’ioniseur sont faciles à contrôler et il n’y a pas de pièces mobiles susceptibles de s’user.
Caractéristiques supplémentaires
- Des entrées d’air comprimé sont situées à chaque extrémité et au bas du Super Ion Air Knife. Plusieurs rideaux d’air ionisant peuvent être montés côte à côte sans vide d’air.
- Des films de séparation peuvent être facilement installés si une vitesse supplémentaire et puissante est nécessaire.
- L’air primaire ne rencontre aucune surface du rideau d’air ionisant, ce qui permet de maintenir le niveau sonore à un niveau bas.
- Les émetteurs d’ions en acier inoxydable sont moulés par injection dans un plastique durable, ce qui évite l’accumulation potentielle de saletés qui pourraient nuire aux performances ou éventuellement court-circuiter la barre d’ionisation.
- Les extrémités des émetteurs sont tranchantes et en acier inoxydable durable.
- Le câble d’alimentation est blindé et possède une mise à la terre intégrée. Le connecteur à baïonnette fileté est entièrement assemblé et prêt à l’emploi.
- Il existe des kits Super Ion Air Knife contenant tous les composants nécessaires à leur fonctionnement.

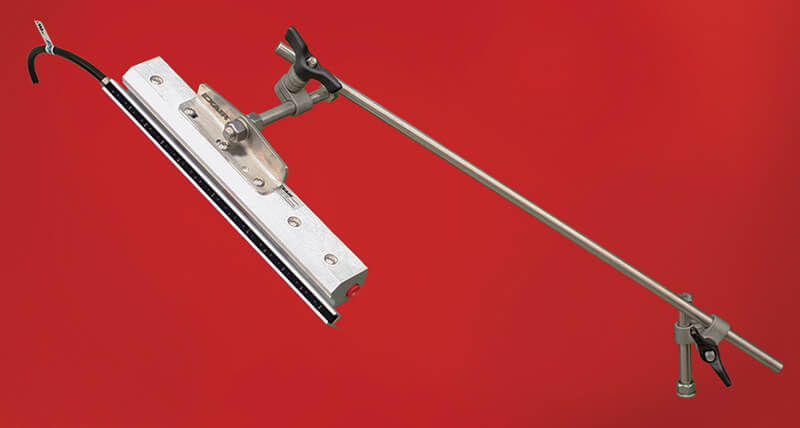

Système de fixation universel Air Knife
Permet un positionnement précis de votre Air Knife
Le système de fixation Universal Air Knife est utilisé pour le positionnement précis de la lame d’air. Il peut être fixé sur le dessus ou le dessous de la plupart des lames d’air (Super Air Knife, Standard Air Knife et Full-Flow Air Knife). Le support universel Air Knife est fabriqué en acier inoxydable durable et convient à une grande variété d’applications industrielles. Ainsi, la décharge statique peut être orientée de manière ciblée.
Ce système de fixation peut également être utilisé pour les ioniseurs GEN4 d’EXAIR. Sur les modèles GEN4 Super Ion Air Knife, il peut être monté sur le dessus. Le montage sur le dessous est possible pour les modèles GEN4 Super Ion Air Knife d’une longueur de 457 mm ou plus. Sur les modèles GEN4 Standard Ion Air Knife, il peut être monté sur le dessus, quelle que soit la longueur. Le montage sur le dessous est possible pour les modèles GEN4 Standard Super Ion Air Knife d’une longueur de 229 mm ou plus.
Autres informations produit
 Le GEN4 Super Ion Air Knife élimine l’électricité statique sur les étiquettes utilisées pour les bouteilles en plastique PET. |
| Pression d’alimentation | Consommation d’air* | Niveau sonore | Branchement 5kV** | |
|---|---|---|---|---|
| PSIG | BAR | l/min | dBA | Secondes |
| 5 | 0,3 | 105 | 39 | 0,40 |
| 10 | 0,7 | 156 | 51 | 0,33 |
| 20 | 1,4 | 372 | 57 | 0,26 |
| 40 | 2,8 | 576 | 61 | 0,23 |
| 60 | 4,1 | 780 | 65 | 0,21 |
| 80 | 5,5 | 984 | 69 | 0,20 |
| 100 | 6,9 | 1188 | 72 | 0,18 |
** 6″ (152 mm) de la cible
Des longueurs spéciales sont disponibles. Veuillez nous contacter.
Filetage BSP disponible. Veuillez nous contacter.
| Modèle | Description |
|---|---|
| 112003 | 3″ (76 mm) GEN4 Super Ion Air Knife |
| 112006 | 6″ (152 mm) GEN4 Super Ion Air Knife |
| 112009 | 9″ (229 mm) GEN4 Super Ion Air Knife |
| 112012 | 12″ (305 mm) GEN4 Super Ion Air Knife |
| 112018 | 18″ (457 mm) GEN4 Super Ion Air Knife |
| 112024 | 24″ (610 mm) GEN4 Super Ion Air Knife |
| 112030 | 30″ (762 mm) GEN4 Super Ion Air Knife |
| 112036 | 36″ (914 mm) GEN4 Super Ion Air Knife |
| 112042 | 42″ (1067 mm) GEN4 Super Ion Air Knife |
| 112048 | 48″ (1219 mm) GEN4 Super Ion Air Knife |
| 112054 | 54″ (1372 mm) GEN4 Super Ion Air Knife |
| 112060 | 60″ (1524 mm) GEN4 Super Ion Air Knife |
| 112072 | 72″ (1829 mm) GEN4 Super Ion Air Knife |
| 112084 | 84″ (2134 mm) GEN4 Super Ion Air Knife |
| 112096 | 96″ (2438 mm) GEN4 Super Ion Air Knife |
| 1120108 | 108″ (2743 mm) GEN4 Super Ion Air Knife |
| GEN4 Super Ion Air Knife est composé de Super Air Knife et d’une barre d’ionisation montée. | |
| Accessoires et composants | |
|---|---|
| Modèle | Description |
| 8003 | Barre d’ionisation 3″ (76 mm) GEN4 |
| 8006 | Barre d’ionisation 6″ (152 mm) GEN4 |
| 8009 | Barre d’ionisation 9″ (229 mm) GEN4 |
| 8012 | Barre d’ionisation 12″ (305 mm) GEN4 |
| 8018 | Barre d’ionisation 18″ (457 mm) GEN4 |
| 8024 | Barre d’ionisation 24″ (610 mm) GEN4 |
| 8030 | Barre d’ionisation 30″ (762 mm) GEN4 |
| 8036 | Barre d’ionisation 36″ (914 mm) GEN4 |
| 8042 | Barre d’ionisation 42″ (1067 mm) GEN4 |
| 8048 | Barre d’ionisation 48″ (1219 mm) GEN4 |
| 8054 | Barre d’ionisation 54″ (1372 mm) GEN4 |
| 8060 | Barre d’ionisation 60″ (1524 mm) GEN4 |
| 8072 | Barre d’ionisation 72″ (1829 mm) GEN4 |
| 8084 | Barre d’ionisation 84″ (2134 mm) GEN4 |
| 8096 | Barre d’ionisation 96″ (2438 mm) GEN4 |
| 80108 | Barre d’ionisation 108″ (2743 mm) GEN4 |
| 7960 | Port d’alimentation GEN4 (115 V/230 V, 50/60 Hz au choix), 2 sorties |
| 7961 | Port d’alimentation GEN4 (115 V/230 V, 50/60 Hz au choix), 4 sorties |
| 7905 | Static Meter (appareil de mesure) |
| 9060 | Système de fixation universel Air Knife |
| 9076 | Kit d’alimentation en air comprimé pour Super Air Knives 24″ – 42″ comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 9077 | Kit d’alimentation en air comprimé pour Super Air Knives 48″ – 54″ comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 9078 | Kit d’alimentation en air comprimé pour Super Air Knives 60″ – 84″ (1524 – 2134 mm) comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 9079 | Kit d’alimentation en air comprimé pour Super Air Knives 90″ – 108″ (2286 – 2743 mm) comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 900517 | Kit de montage universel en acier inoxydable 303/304 -comprenant une équerre de montage (900503) et des vis, écrous, rondelles |
| 9055 | EFC (40 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 40 SCFM, 1/4 NPT |
| 9056 | EFC (100 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 100 SCFM, 1/2 NPT |
| 9057 | EFC (200 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 200 SCFM, 3/4 NPT |
| 9064 | EFC (350 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 350 SCFM, 1 NPT |
| xxxx | Vous trouverez ici des filtres et des unités de maintenance adaptés. |
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informations» Exemple d’utilisation n° 102 : le Ion Air Knife utilisé dans la production de plastique (PDF)
Le bloc d’alimentation GEN4 modèle 7960 (à deux sorties) ou le bloc d’alimentation GEN4 7961 (à quatre sorties) avec sélecteur de 115 V ou 230 V est nécessaire pour le fonctionnement.
Le bloc d’alimentation est listé UL conformément aux normes de sécurité américaines et canadiennes et est conforme aux réglementations CE et RoHS. Cliquez ici pour obtenir plus d’informations.
