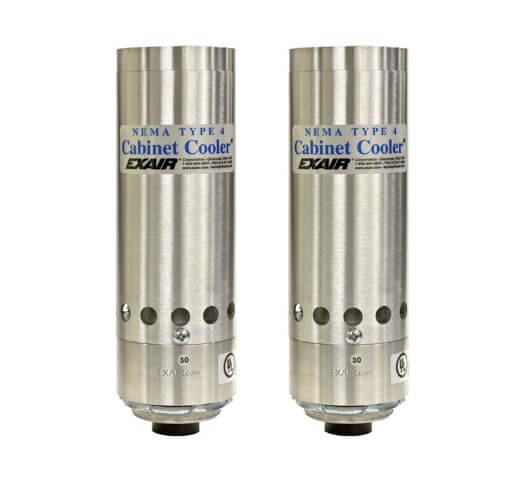

Systèmes Dual Cabinet Cooler® – Systèmes de refroidissement d’armoires électriques doubles
Double puissance de refroidissement en cas de charge thermique élevée !
Les refroidisseurs d’armoires électriques doubles d’EXAIR sont idéaux pour les grandes armoires électriques à forte charge thermique. Les systèmes Dual Cabinet Cooler sont disponibles avec des capacités de refroidissement de 990, 1170, 1405 et 1640 watts (856, 1008, 1210, 1412 Kcal/h). Les systèmes Dual Cabinet Cooler sont disponibles en modèles NEMA12, NEMA 4 et NEMA 4X. Pour plus d’informations, veuillez nous contacter.
Le formulaire du guide de dimensionnement vous aidera à choisir le bon modèle de refroidisseur d’armoire électrique.
Calculer ici le refroidisseur d’armoire électrique – Sélectionner le bon modèle ou la bonne taille
Nous avons besoin de connaître les conditions techniques de votre site pour vous proposer le refroidisseur d’armoire électrique le plus adapté.
Les refroidisseurs d’armoire électrique EXAIR sont disponibles avec ou sans thermostat. Les refroidisseurs à fonctionnement continu (séries 4200 et 4700) sont recommandés lorsqu’un refroidissement et une pression positive constants sont souhaités. Un modèle à contrôle thermostatique permet d’économiser de l’air, puisque les refroidisseurs ne sont activés que lorsque la température interne atteint un niveau critique. Les systèmes thermostatiques sont utiles lorsque la chaleur est variable et qu’une surpression constante n’est pas nécessaire.
Tous les systèmes de refroidissement d’armoires électriques EXAIR comprennent un filtre 5 microns avec purge automatique des condensats pour l’alimentation en air comprimé et un jeu de tuyaux pour que l’air froid puisse toujours circuler dans l’armoire.
La chaleur peut provoquer l’arrêt de vos machinesCela arrive quand vous vous y attendez le moins. Des températures élevées peuvent faire chauffer les composants électroniques de votre commande de machine, ce qui peut entraîner des mesures erronées, des pannes ou des cartes de circuits imprimés grillées. Le refroidissement de l’armoire électrique élimine ces problèmes, mais comment le faire ? |
 Il y a un risque élevé de choc si la porte du tableau électrique est ouverte et qu’un ventilateur souffle de l’air chaud et sale de l’usine sur l’électronique. |
Échangeurs de chaleur et tubes vortexCes méthodes ont des limites évidentes en cas de chaleur estivale. Dans de nombreux cas, la température dans l’usine chaude un jour d’été est proche de celle à l’intérieur du boîtier. La différence de température n’est pas suffisante pour permettre un échange de chaleur efficace. |
 |
Climatiseurs avec unité de refroidissementCes refroidisseurs sont coûteux, nécessitent presque une journée d’installation et sont sujets à des pannes lorsque la poussière et la saleté obstruent les filtres. Les vibrations des machines contribuent à la défaillance des composants. |
 |

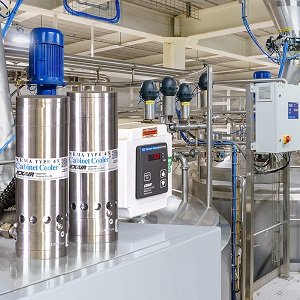

Refroidisseurs d’armoires électriques EXAIRLes refroidisseurs d’armoire électrique à air comprimé sont très compacts et s’installent en quelques minutes seulement. Pour ce faire, le Cabinet Cooler est monté sur le boîtier à travers un trou percé ou une ouverture prédécoupée. En cas d’utilisation d’un thermostat, l’air comprimé n’est utilisé que lorsque le refroidisseur d’armoire électrique est activé et que la température interne atteint un niveau critique. |
 |
Dual Cabinet Cooler
| NEMA 12 (IP54) (résistant à la poussière et à l’huile) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation l/min. | Puissance de refroidissement Watt | Puissance Kcal/h | Raccord d’air comprimé | Niveau sonore dBA* | Dimensions mm | Perçage de l’armoire | |
| 4250J (2 x 4025) | 1416 | 996 | 857 | 1/2″ | 75* | 203 x 34 | 2 x 29 mm | |
| 4260J (2 x 4030) | 1700 | 1171 | 1007 | 1/2″ | 77* | 203 x 34 | 2 x 29 mm | |
| 4270J (1x 4030/4040) | 1983 | 1406 | 1209 | 1/2″ | 77* | 203 x 34 | 2 x 29 mm | |
| 4280J (2 x 4040) | 2266 | 1640 | 1411 | 1/2″ | 79 | 203 x 34 | 2 x 29 mm | |
Les modèles incluent (2) kits de tuyaux modèle 4909 (1 m de tuyau, 3 œillets de fixation, 1 embout de tuyau coudé) et (1) kit de connexion modèle 4908
Contrôle de la température : non
| NEMA 4 IP66 (protection contre les projections d’eau) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation l/min. | Puissance de refroidissement Watt | Puissance Kcal/h | Raccord d’air comprimé | Niveau sonore dBA* | Dimensions mm | Trou percé au foret dans l’armoire | |
| 4750J (2 x 4625) | 1416 | 996 | 857 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4760J (2 x 4630) | 1700 | 1171 | 1007 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4770J (1x 4630/4640) | 1983 | 1406 | 1209 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4780J (2 x 4640) | 2266 | 1640 | 1411 | 1/2″ | 85 | 203 x 34 | 2 x 49 mm | |
Les modèles incluent (2) kits de tuyaux modèle 4909 (1 m de tuyau, 3 œillets de fixation, 1 embout de tuyau coudé) et (1) kit de connexion modèle 4908
Contrôle de la température : non
| NEMA 4X IP66 (acier inoxydable, résistant à la corrosion) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modèle | Consommation l/min. | Puissance de refroidissement Watt | Puissance Kcal/h | Raccord d’air comprimé | Niveau sonore dBA* | Dimensions mm | Trou percé au foret dans l’armoire | |
| 4750SSJ (2 x 4625SS) | 1416 | 996 | 857 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4760SSJ (2 x 4630SS) | 1700 | 1171 | 1007 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4770SSJ (1x 4630SS / 4640SS) | 1983 | 1406 | 1209 | 1/2″ | 84 | 203 x 34 | 2 x 49 mm | |
| 4780SSJ (2 x 4640SS) | 2266 | 1640 | 1411 | 1/2″ | 85 | 203 x 34 | 2 x 49 mm | |
Les modèles incluent (2) kits de tuyaux modèle 4909 (1 m de tuyau, 3 œillets de fixation, 1 embout de tuyau coudé) et (1) kit de connexion modèle 4908
Contrôle de la température : non
Cliquez sur l’image pour l’agrandir.
Modèle NEMA 4/4X petit = modèle 4608 + 4608SS
|
Modèle NEMA 4/4X grand (hors modèle 4608 + 4608SS)
|
NEMA 12 petit = modèle 4008
|
NEMA 12 grand (hors modèle 4008)
|
Contrôle électronique de la températureL’ETC (Electronic Temperature Control, contrôle électronique de la température) d’EXAIR prend en charge un contrôle précis de la température de votre armoire. La température est maintenue avec une précision de ± 0,56 °C (1 °F) du réglage. L’affichage numérique indique la température interne de l’armoire et active l’électrovanne (incluse) uniquement lorsque le réglage de la température est dépassé. Le boîtier en plastique ABS/PC de l’ETC est adapté aux environnements NEMA 12, 4 et 4X (IP54 et IP66). (Cabinet Cooler non inclus.) |
| ETC | ||
|---|---|---|
| Modèle | Description | Débit |
| 9239 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/4″ NPT | 1133 l/min |
| 9259 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/2″ NPT | 2264 l/min |
