Standard Air Knife™ – Rideaux haute pression pour le soufflage de rouleaux de papier, de tôles, de pièces.
Qu’est-ce que le Standard Air Knife ?
Il s’agit d’une méthode silencieuse et peu gourmande en énergie pour nettoyer, sécher ou refroidir des pièces, des rouleaux de papier et des convoyeurs au moyen d’un rideau d’air comprimé. Le Standard Air Knife utilise l’effet Coandă (adhérence d’un liquide à la paroi à grande vitesse) pour créer un mouvement d’air dans son environnement. En utilisant une petite quantité d’air comprimé comme source d’énergie, le Standard Air Knife aspire de grandes quantités d’air ambiant, créant ainsi un rideau d’air à fort débit et à grande vitesse pour les opérations de soufflage.
Des modèles spéciaux sont disponibles. N’hésitez pas à nous contacter.
Pourquoi choisir le Standard Air Knife ?
Le Standard Air Knife permet d’obtenir un rapport d’intensification (entraînement d’air par rapport à l’air comprimé) de 30:1 – contre 3:1 pour les tubes percés oubuses à fentes. Une économie d’air de 40 % à 90 % est possible en remplaçant ces dispositifs de soufflage « maison ». Le retour sur investissement se fait généralement en quelques semaines, et non en quelques mois ou années. Le Standard Air Knife réduit considérablement le « cisaillement » en ajoutant progressivement l’air entraîné à l’air comprimé expulsé. Le niveau sonore est généralement réduit de moitié avec le système Standard Air Knife. Le résultat est un rideau d’air à grande vitesse et à grand volume, tout en réduisant le niveau sonore et la consommation d’air comprimé. Par contraste avec les Air Knives, les tubes percés ou les buses ouvertes, par exemple, offrent un faible renforcement du flux d’air. De plus, le fait que l’air comprimé s’échappe dans l’environnement génère un niveau sonore élevé inacceptable.
Dans cette installation de lavage de pièces, le cycle de séchage est effectué par 3 Standard Air Knives modèle 2012 (305 mm).
Comment fonctionne le Standard Air Knife ?
L’air comprimé passe par une arrivée (1) dans une chambre de mélange. Il est ensuite poussé à travers une fine buse (2) qui s’étend sur la longueur du Standard Air Knife. Ce flux d’air primaire se déplace sur le profil Coandă (3), qui le dévie de 90° et le dirige vers l’avant du dispositif. Le flux primaire commence immédiatement à entraîner l’air ambiant (4). Il en résulte un rapport d’intensification de 30:1 à 152 mm (6″).
 Un Standard Air Knife modèle 2012 (305 mm) est utilisé pour ouvrir les sachets de moutarde avant de les remplir. |
Champ de flux d’air
Performance avec un shim installé de 0,002″ (0,05 mm) d’épaisseur (film écarteur).
| Air comprimé d’entrée | Consommation d’air par 25 mm | Vitesse à 6″ (152 mm) de la lame d’air | Niveau sonore à 3″ (914 mm) | Force par 25 mm à 6″ (152 mm) de distance de la lame d’air | |
|---|---|---|---|---|---|
| PSIG | BAR | l/min | M/S | dBA | gramme |
| 20 | 1,4 | 37 | 20,3 | 65 | 13 |
| 40 | 2,8 | 57 | 29,5 | 74 | 31 |
| 60 | 4,1 | 76 | 43,2 | 80 | 57 |
| 80 | 5,5 | 96 | 55,9 | 83 | 77 |
| 100 | 6,9 | 116 | 66,0 | 86 | 94 |
Testé avec un Standard Air Knife de 12″ (305 mm).
Remarque : pour les longueurs supérieures à 36″, les performances du Standard Air Knife peuvent varier.

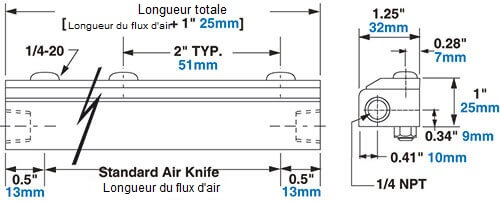

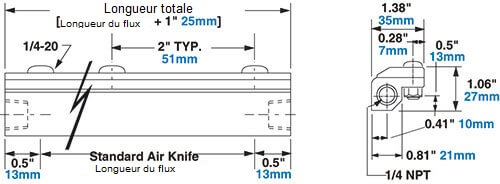

Standard Air Knife en aluminium
Des longueurs spéciales sont disponibles. Veuillez nous contacter.
Des longueurs spéciales sont disponibles. Veuillez nous contacter.
| Matériau | Résistance à la température jusqu’à |
|---|---|
| Aluminium | 82 °C |
| Acier inoxydable, type 303 (= n° de matériau 1,4305) | 427 °C |
* modèles 2D (pdf/jpg)
* modèles 3D (stp/iges/sat/dwg)
Veuillez nous contacter à ce sujet.
Filetage BSP disponible. Veuillez nous contacter.
| Standard Air Knife | ||
|---|---|---|
| Longueur Standard Air Knife | Modèle en aluminium | Modèle en acier inoxydable |
| 3″ (76 mm) | BP2003 | BP2003SS |
| 6″ (152 mm) | BP2006 | BP2006SS |
| 9″ (229 mm) | BP2009 | BP2009SS |
| 12″ (305 mm) | BP2012 | BP2012SS |
| 18″ (457 mm) | BP2018 | BP2018SS |
| 24″ (610 mm) | BP2024 | BP2024SS |
| 30″ (762 mm) | BP2030 | BP2030SS |
| 36″ (914 mm) | BP2036 | BP2036SS |
| 42″ (1067 mm) | BP2042 | BP2042SS |
| 48″ (1219 mm) | BP2048 | BP2048SS |
| Sets de shims Standard Air Knife | ||
|---|---|---|
| Modèle | Modèle en aluminium | Modèle en acier inoxydable |
| 3″ (76 mm) | BP2303 | BP2303SS |
| 6″ (152 mm) | BP2306 | BP2306SS |
| 9″ (229 mm) | BP2309 | BP2309SS |
| 12″ (305 mm) | BP2312 | BP2312SS |
| 18″ (457 mm) | BP2318 | BP2318SS |
| 24″ (610 mm) | BP2324 | BP2324SS |
| 30″ (762 mm) | BP2330 | BP2330SS |
| 36″ (914 mm) | BP2336 | BP2336SS |
| 42″ (1067 mm) | BP2342 | BP2342SS |
| 48″ (1219 mm) | BP2348 | BP2348SS |
Sets de films écarteurs
L’air comprimé s’échappe par un espace créé par l’insertion d’un film écarteur entre le haut et le bas du Standard Air Knife. La force et le débit du Standard Air Knife peuvent être facilement augmentés en insérant des films écarteurs supplémentaires pour ouvrir davantage l’espace.
Les sets de films écarteurs pour les Standard Air Knives en aluminium contiennent un film plastique de 0,03 mm (0,001″) (Couleur: orange), 0,08 mm (0,003″) (Couleur: vert) et 0,10 mm (0,004″) (Couleur: ocre). Les sets pour Standard Air Knives en acier inoxydable sont fournis avec 3 films en acier inoxydable d’une épaisseur de 0,05 mm (0,002″).
| Accessoires | |
|---|---|
| Modèle | Description |
| 9076 | Kit d’alimentation en air comprimé pour Standard Air Knives 24″ – 42″ comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 9077 | Kit d’alimentation en air comprimé pour Standard Air Knives 48″ – 54″ comprenant un tuyau flexible 1/2″ en nitrile/PVC, des raccords en laiton et un manomètre |
| 9060 | Support/pied, système de connexion complet avec tiges et pince pivotante en acier inoxydable 303/304 |
| 900517 | Kit de montage universel en acier inoxydable 303/304 -comprenant une équerre de montage (900503) et des vis, écrous, rondelles |
| 9055 | EFC (40 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 40 SCFM, 1/4 NPT |
| 9056 | EFC (100 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 100 SCFM, 1/2 NPT |
| 9057 | EFC (200 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 200 SCFM, 3/4 NPT |
| 9064 | EFC (350 SCFM) – avec unité de temporisation, capteur photoélectrique, électrovanne 350 SCFM, 1 NPT |
» Montage – système de fixation Air Knife universel (PDF)
» Standard et Full-Flow Air Knife (PDF)
» Set de films écarteurs Air Knife (PDF)
» Kit de connexion Universal Airknife pour tuyauterie – modèle 9076 (PDF)
» Kit de connexion Universal Airknife pour tuyauterie – modèle 9077 (PDF)
» Kit de connexion Universal Airknife en acier inoxydable pour les longueurs 24″-42″ (PDF)
