Trouvez les fuites coûteuses dans votre système pneumatique grâce à un détecteur de fuites!
Qu’est-ce un détecteur de fuites à ultrasons?
Le robuste et résistant à la préhension détecteur de fuites à ultrasons (ULD) 9207 est un appareil portable haut de gamme qui détecte les fuites coûteuses dans un système pneumatique. L’opérateur de l’ULD se contente de viser l’endroit de la fuite supposée. En présence d’une fuite, le casque audio transmet un signal sonore et le voyant à LED s’allume. Les contrôle des divers raccords, tubes, soupapes et vannes d’une installation complète peut être réalisé rapidement et efficacement sur des portées allant jusqu’à 6,10 m!
Pourquoi utiliser un détecteur de fuites à ultrasons?
Sur une installation pneumatique qui ne bénéficie pas d’une maintenance régulière, les fuites non détectées peuvent facilement réduire de 30 % les performances du compresseur. L’air comprimé est un fluide coûteux. La suppression du gaspillage d’air comprimé réduit les coûts d’exploitation globaux. Dans les grandes installations, les coûts d’une fuite d’air mineure peuvent être insignifiants, mais une multitude de petites fuites peuvent, dès lors qu’elles ont été détectées et éliminées, générer d’importantes économies d’énergie.

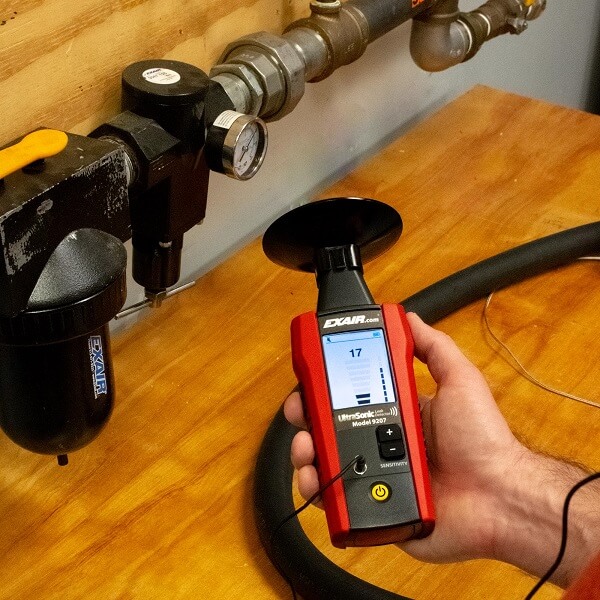

Les voyants à LED du détecteur de fuites à ultrasons 9207 indiquent la source exacte de la fuite ou de la défaillance.
Que sont les ultrasons?
Les ultrasons sont des sons d’une plage supérieure au seuil d’audition humain. La plupart des humains peuvent entendre des fréquences entre 20 Hz et 20 kHz. Les sons de 20 kHz à 100 kHz ne sont donc pas audibles et son appelés « ultrasons ». Le détecteur de fuites à ultrasons, modèle 9207, transforme les émissions d’ultrasons en une plage audible pour l’humain. (La fréquence du son généré par l’ULD est 32 fois inférieure à celle du son détecté.)
Détecter les fuites grâce au détecteur de fuites à ultrasons
Dans une usine, le niveau de bruit est souvent trop élevé pour détecter les fuites simplement à l’oreille. La plupart des bruits d’usine se situent dans la plage audible normale d’un humain, tandis que le bruit de l’air s’échappant par un petit orifice correspond à la plage des ultrasons. L’ULD peut être réglé de sorte à filtrer les bruits ambiants. À cet effet, l’appareil est équipé de trois réglages de sensibilité X1, X10 et X100 disposés à côté de la molette de réglage « Marche/Arrêt ». L’ULD peut être équipé aussi d’une parabole ou d’une rallonge tubulaire, afin de masquer ainsi les bruits ambiants importants. L’ULD ne détecte que les ultrasons produits.

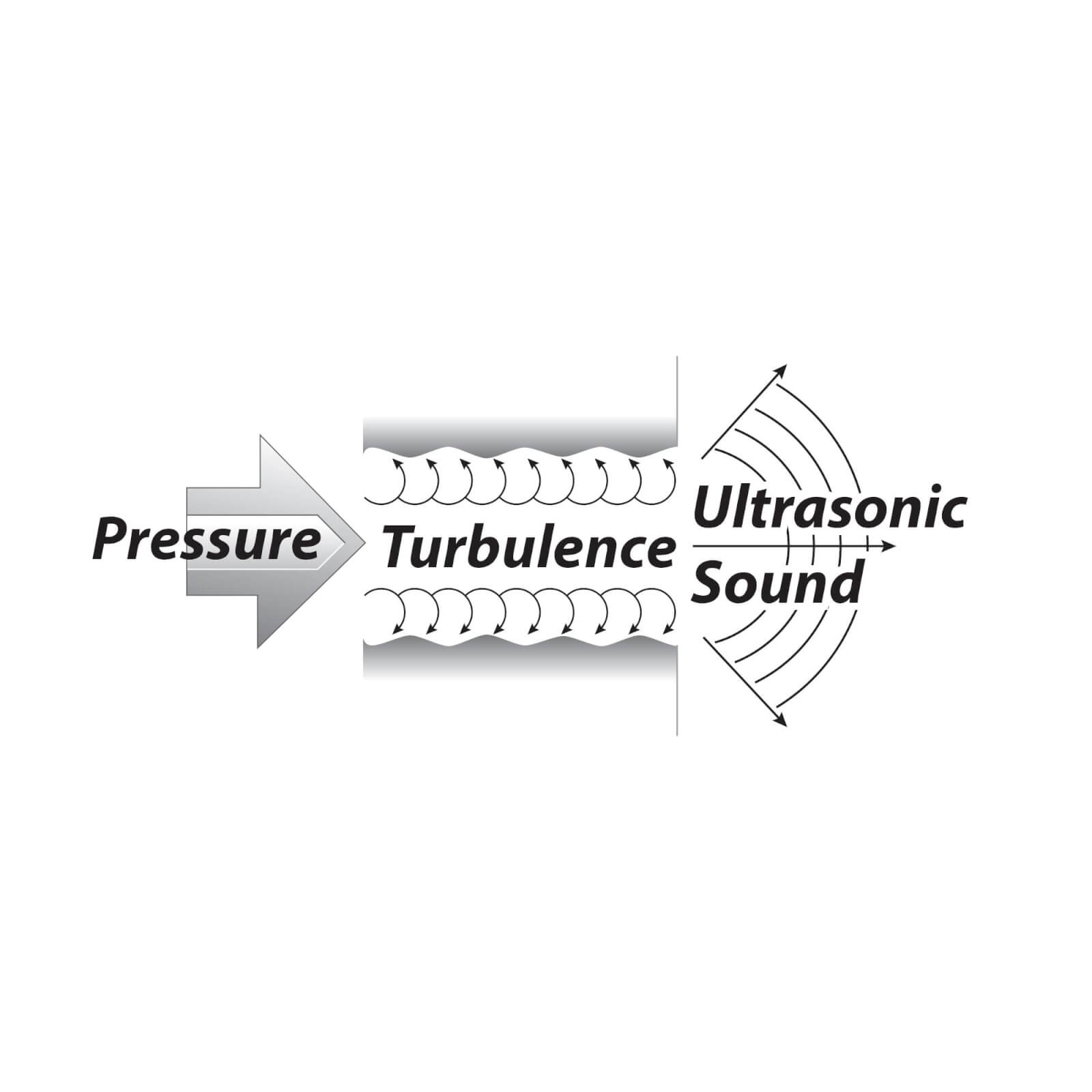

La propagation des ultrasons est orientée et c’est au point d’origine qu’ils sont les plus forts. Les turbulences de l’air se forçant un passage par un petit orifice génèrent des ultrasons. Le bruit détecté est appelé « bruit blanc » et se produit lorsque l’air s’écoule d’une zone sous haute pression, par ex. une conduite ou un récipient, vers une zone à faible pression telle qu’un local. Le détecteur de fuites à ultrasons transforme le bruit du flux d’air turbulent en une fréquence audible au moyen du casque audio. Lorsque l’ULD est rapproché de la fuite, le nombre de LED allumées de l’affichage augmente et confirme l’origine de la fuite.
Dans certains cas, la fuite supposés se trouve dans une zone très chaude et/ou à proximité d’éléments en mouvement. La rallonge tubulaire et la parabole permettent néanmoins de contrôler ces endroits à distance pour détecter la fuite.

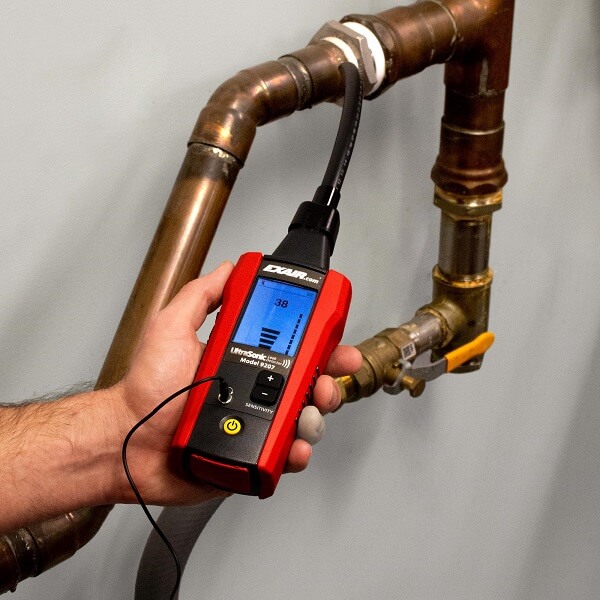

Le détecteur de fuites à ultrasons modèle 9207 détecte rapidement une fuite coûteuse dans un environnement industriel bruyant.

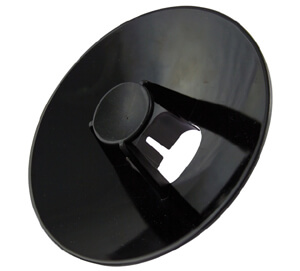

Parabole

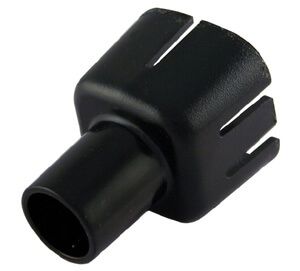

Adaptateur de tube
Rallonge tubulaire

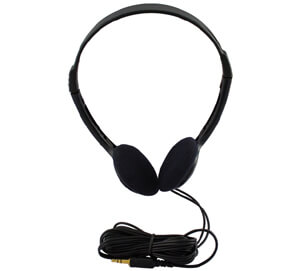

Casque audio

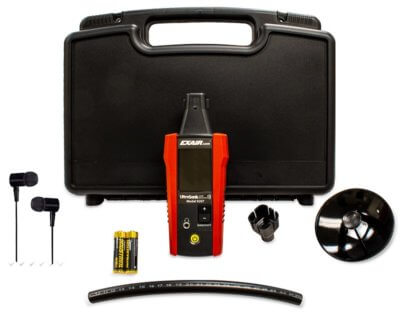

Le détecteur de fuites à ultrasons, modèle 9207, est fourni complet avec un boîtier en plastique dur, un casque audio, une parabole, un adapteur de tube, und rallonge tubulaire et un accu de 9 V.
Trouvez la fuite – votre détecteur de fuites à ultrasons sera vite rentabilisé
Supposons que votre installation ait une petite fuite correspondant à un orifice de 1/16 » (1,6 mm). À 80 PSIG (5,5 bar)elle consomme env. 108 l/min (SLPM = litres standard par minute).
La plupart des grands sites de production connaissent leur coûts d’air comprimé. Si vous ne connaissez pas vos coûts réels, vous pouvez appliquer la valeur moyenne raisonnable de 0,03 € par m³ d’air consommé.
€ consommés par heure = litres consommés par minute x 60 minutes x coûts/1 m³
= 108 l/min x 60 min : 1 000 x 3 centimes/m³
= 19,4 centimes par m³/h x 24 heures
= 4,67 €/jour x 5 jours/semaine
= 23,35 €/semaine x 52 semaines
= 1 214,20 €/an
