Adjustable Spot Cooler – refroidisseur ponctuel réglable
Réglages précis de la température jusqu’à -34 °C par simple rotation d’un bouton pour un refroidissement ponctuel à partir de votre système d’alimentation en air comprimé.
Qu’est-ce qu’un refroidisseur ponctuel réglable ?
Il s’agit d’une solution peu coûteuse, fiable et sans entretien pour toute une série de problèmes de refroidissement ponctuel dans l’industrie. En tournant un bouton, vous pouvez sélectionner la température qui convient le mieux à votre application. Le refroidisseur ponctuel réglable offre un réglage précis de la température, de -34 °C à la température ambiante.
Le refroidisseur ponctuel réglable contient un tube vortex qui transforme l’air comprimé normal en air froid et présente les caractéristiques suivantes :
- peut générer des températures de -34 °C à 21 °C
- inclut des générateurs pour des débits de 425 à 850 l/min (15 à 30 SCFM) ; 708 l/min (générateur de 25 SCFM) installés en usine.
- permet de refroidir jusqu’à 504 Kcal/h (2000 Btu/h). L’air froid est acheminé par des tuyaux flexibles qui conservent leur position. Une base magnétique rotative permet une installation et une portabilité faciles. Un fonctionnement sans entretien est garanti, car il ne contient pas de CFC et aucune pièce mobile n’est utilisée.

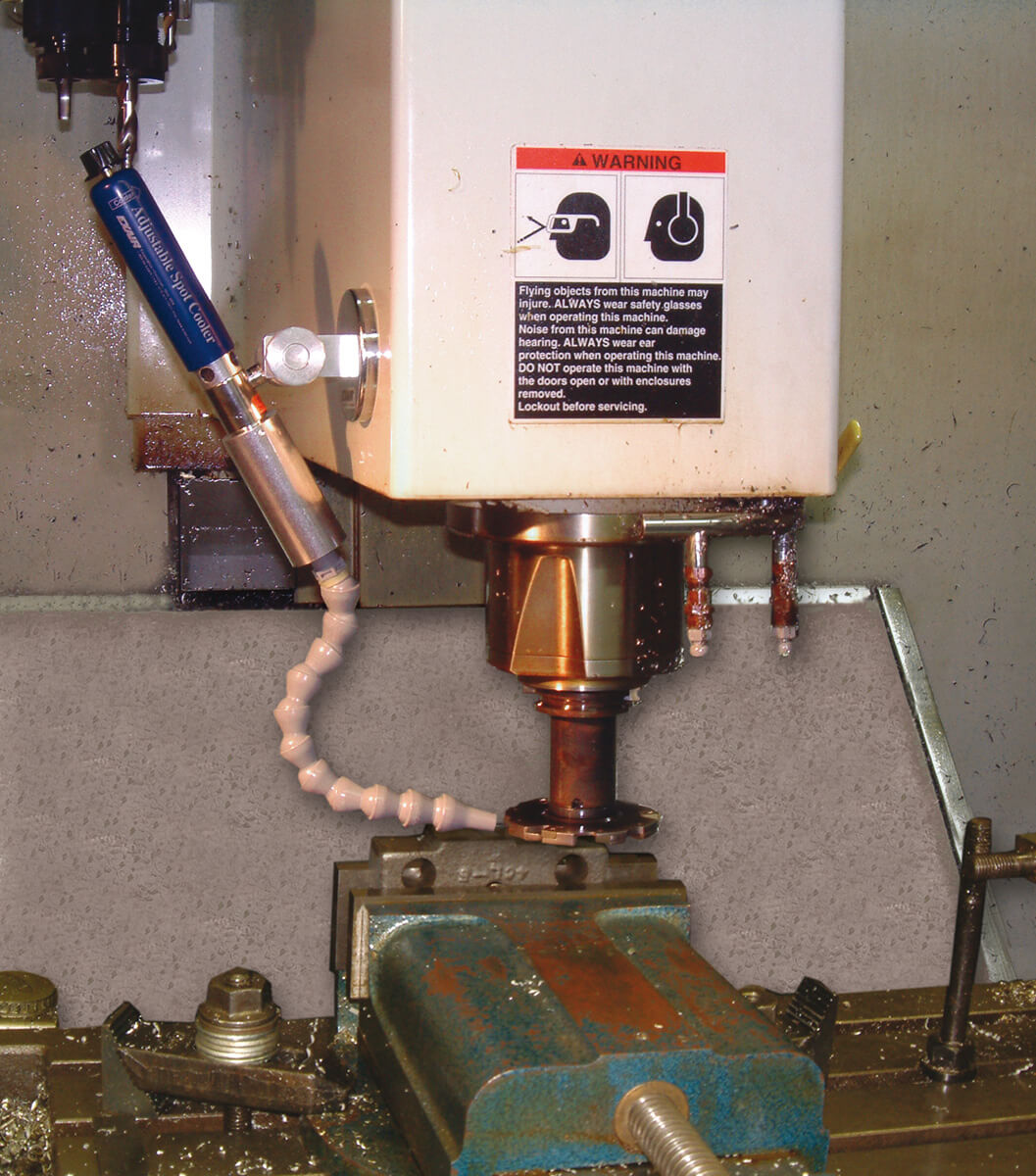

L’utilisation d’un Spot Cooler réglable élimine les inondations de liquide de refroidissement pendant l’usinage de la fonte, ce qui évite de passer des heures à nettoyer la machine.
À quoi sert le refroidisseur ponctuel réglable ?

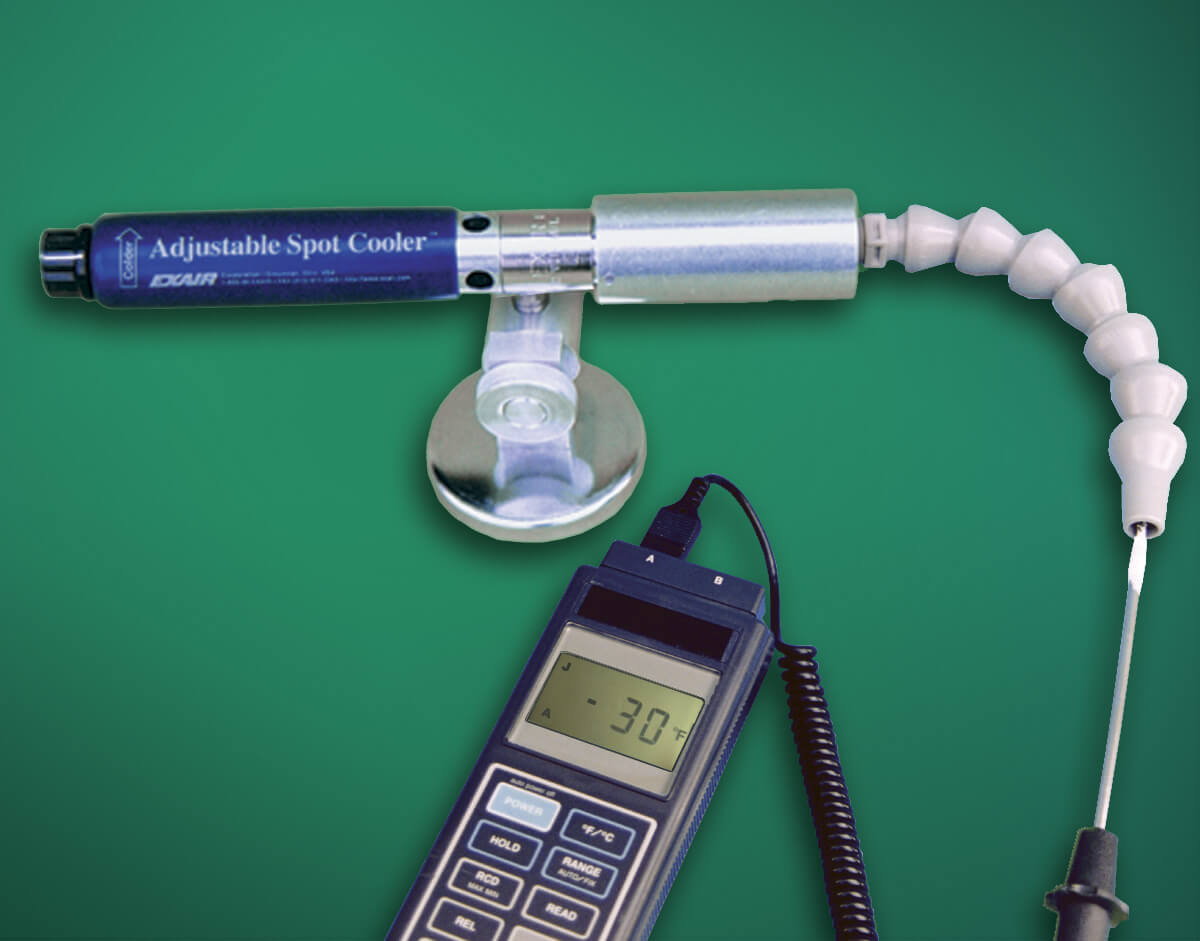

Le refroidisseur ponctuel réglable (Adjustable Spot Cooler) est silencieux (moins de 75 dBA), facile à régler à l’aide d’un thermomètre et maintient la température définie. Il est idéal pour les applications ponctuelles où le refroidissement par pulvérisation ou par liquide n’est pas possible en raison du coût ou de la contamination indésirable des pièces. Les tolérances, le raffinage des produits et les taux de production peuvent être radicalement améliorés.
Le Spot Cooler est disponible avec un système de tuyaux à une pointe ou à deux pointes. Le système de tuyau à une pointe (modèle 3825J) est utilisé pour le refroidissement ponctuel de petites surfaces telles que les soudures, les colles thermofusibles ou les trous en plastique. Le kit de tuyaux à deux pointes (modèle 3925J) est recommandé lorsque la chaleur est générée sur une surface plus importante.

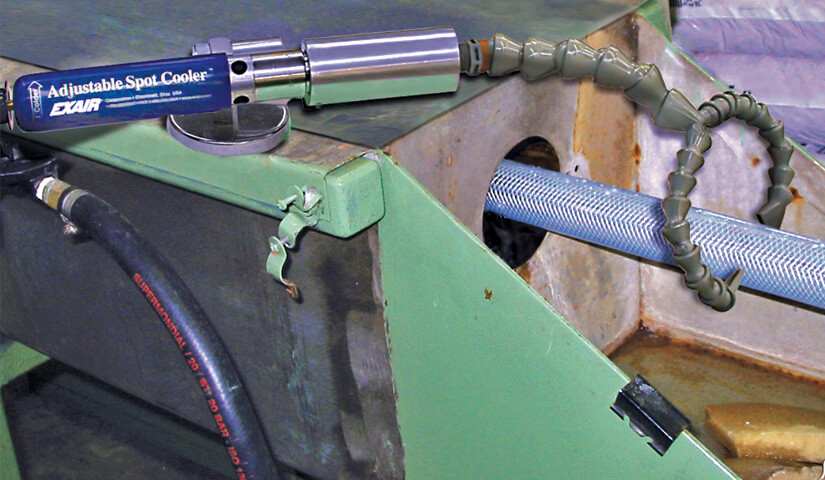

Un tuyau en PVC est refroidi à la sortie de l’extrudeuse, ce qui permet de l’enrouler immédiatement.
Arrêt du refroidisseur ponctuel
Le système de refroidissement ponctuel réglable génère différents flux d’air et différentes températures en fonction du réglage du bouton rotatif et du petit composant intégré appelé générateur. Les générateurs contrôlent le débit d’air comprimé (consommation l/min.) et sont très facilement remplaçables.
Un générateur est préinstallé dans le refroidisseur ponctuel. Il consomme 708 l/min (25 SCFM) et produit une capacité de refroidissement de 429 Kcal/h (1700 Btu/heure). Si un refroidissement moindre est nécessaire, le générateur de 425 l/min (15 SCFM) peut être utilisé, produisant une capacité de refroidissement de 252 Kcal/h (1000 Btu/hr.). Si un refroidissement plus important est nécessaire, un autre générateur de 850 l/min est disponible, avec une capacité de refroidissement de 504 Kcal/h (2000 Btu/hr.).

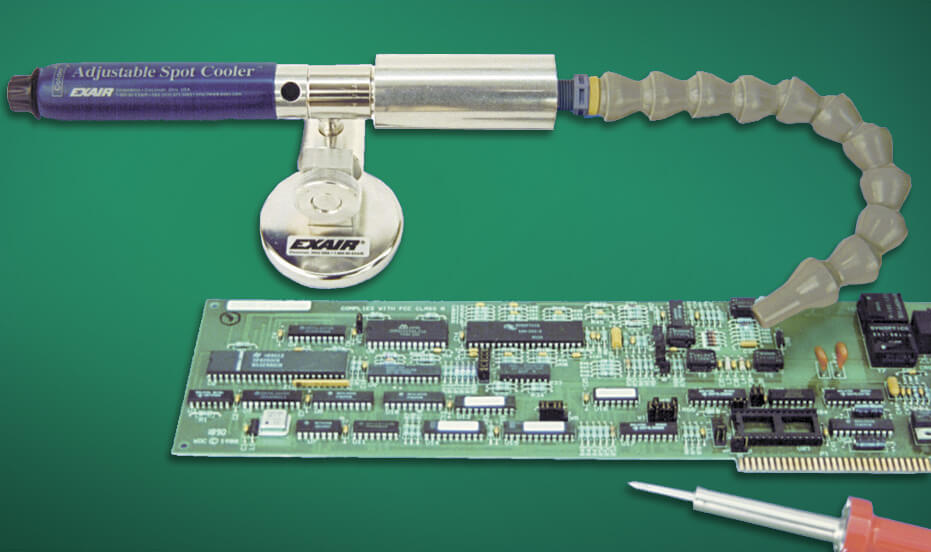

Les composants électroniques restent froids pendant le processus de brasage.
Comment contrôler l’utilisation de l’air froid
Le refroidisseur ponctuel réglable fournit de l’air froid immédiatement lorsqu’il est alimenté en air comprimé filtré. L’activation et la désactivation à la demande permettent d’économiser de l’air comprimé, ce qui est possible grâce à une vanne d’arrêt manuelle (modèle 9012).
Pour mettre en marche le refroidisseur ponctuel réglable en même temps que la machine, une électrovanne peut être utilisée et câblée à l’interrupteur de commande. Le commutateur de débit électronique EFC est également un moyen d’économiser ou de réguler l’air comprimé et peut être utilisé en combinaison avec le refroidisseur ponctuel.
Comment fonctionne le refroidisseur ponctuel réglable ?
Le refroidisseur ponctuel réglable comprend un tube vortex qui transforme l’air comprimé ordinaire en deux flux à basse pression, l’un chaud et l’autre froid. En tournant un bouton, la vanne de régulation de température laisse sortir un peu d’air chaud à travers un manchon de protection insonorisé vers l’extrémité d’air chaud.
Le côté opposé fournit un flux d’air froid qui est évacué de manière insonorisée par un tuyau flexible. Le tuyau est orienté de manière à ce que l’air froid sorte là où il est nécessaire pour le refroidissement ponctuel. Le refroidisseur ponctuel est portable et peut être déplacé de manière flexible grâce au montage simple de la base magnétique pivotante.
| Pression d’alimentation | Consommation d’air | Niveau sonore | |
|---|---|---|---|
| PSIG | BAR | l/min | dBA |
| 100 | 6,9 | 425 | 72 |
| 100 | 6,9 | 708* | 73 |
| 100 | 6,9 | 850 | 74 |
Toutes les données en l/min s’entendent en litres standard/normalisés par min.
*25 SCFM (708 l/min) générateur installé en usine.

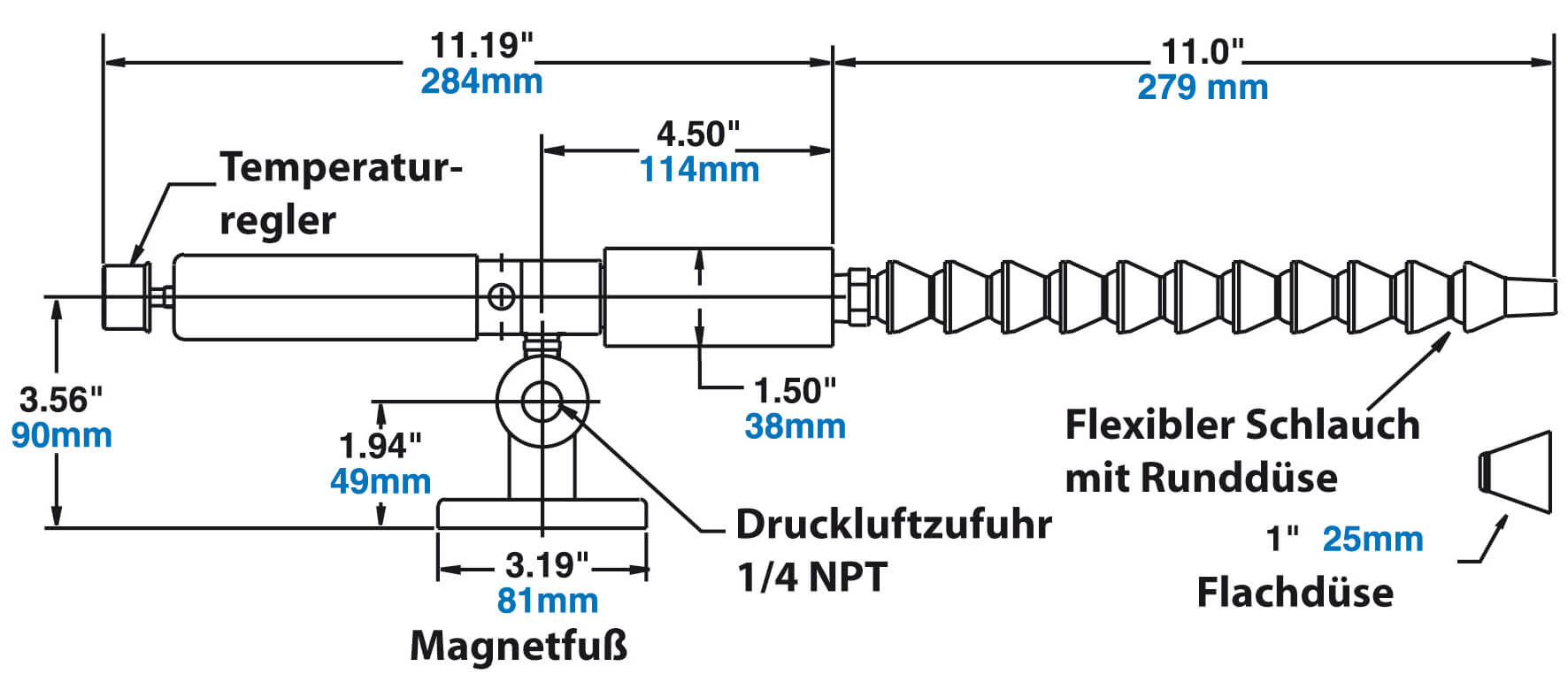

Le refroidisseur ponctuel réglable, modèle 3825J, peut générer des températures de – 34 °C à +21 °C (-30° à +70 °F).
| Modèle | Description |
|---|---|
| 3725 | Refroidisseur ponctuel réglable, 708 l/min (25 SCFM), sans accessoire |
| 3825J | Le Adjustable Spot Cooler System comprend un refroidisseur ponctuel réglable, un jeu de tuyaux à pointe unique avec buse ronde et plate, une base magnétique rotative et (2) générateurs supplémentaires. |
| 3925J | Le Adjustable Spot Cooler System comprend un refroidisseur ponctuel réglable, un jeu de tuyaux à double pointe avec buse ronde et plate, une base magnétique rotative et (2) générateurs supplémentaires. |
| Modèle | Description |
|---|---|
| 5901 | Tuyau de refroidissement simple (inclus sur le modèle 3825J) |
| 5902 | Tuyau de refroidissement double (inclus sur le modèle 3925J) |
| 9012 | Vanne d’arrêt manuelle, 1/4 NPT |
| xxxx | Vous trouverez ici des filtres, des électrovannes et des unités de maintenance adaptés. |
jeu de tuyaux à pointe unique avec buse ronde et plate, une base magnétique rotative et (2) générateurs supplémentaires.
jeu de tuyaux à double pointe avec buse ronde et plate, une base magnétique rotative et (2) générateurs supplémentaires.
