Cold Gun – Aircoolant System™
Pistolet à air froid – Outils / systèmes de refroidissement de pièces
Remplacez les systèmes d’humidité sales – améliorez le traitement à sec avec de l’air propre et froid !
Qu’est-ce que le système de refroidissement du pistolet à air froid (Cold Gun Aircoolant System) ?
Une nouvelle solution à un problème bien connu. L’accumulation de chaleur lors de l’usinage à sec réduit la durée de vie des outils et la vitesse d’usinage. Le système de refroidissement par pistolet à air froid produit un jet d’air froid propre à 28 °C en dessous de la température de l’air d’alimentation, qui peut être utilisé pour le refroidissement ponctuel. Le fonctionnement est silencieux (70 dBA) et il n’y a pas de pièces mobiles susceptibles de s’user. Les pistolets à air froid éliminent la chaleur et augmentent ainsi la durée de vie des outils et la productivité lors du travail sur les machines. Ils sont particulièrement adaptés à l’usinage à sec, où les liquides de refroidissement ne peuvent pas être utilisés, pour le refroidissement ponctuel de pièces/composants, de pièces à usiner et d’outils.
En tant que système de refroidissement sans liquide, le Cold Gun constitue en outre une alternative aux systèmes humides coûteux. Les coûts liés à l’achat et à l’élimination des liquides de coupe et les problèmes de santé des travailleurs dus à l’inhalation des liquides de refroidissement en suspension dans l’air ou aux glissades sur des sols humides sont éliminés.
Les pistolets à air froid compacts d’Exair ne sont pas réglables afin d’éviter qu’ils ne gèlent pendant l’utilisation. Pour optimiser la capacité de refroidissement du pistolet à air froid, le flux d’air froid et la chute de température sont réglés en usine.

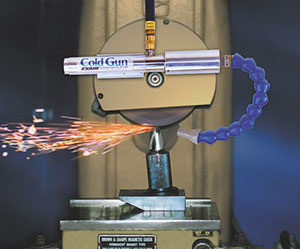

Le pistolet à air froid, modèle 5215J, refroidit le
composant à la température de la main et empêche la décoloration.

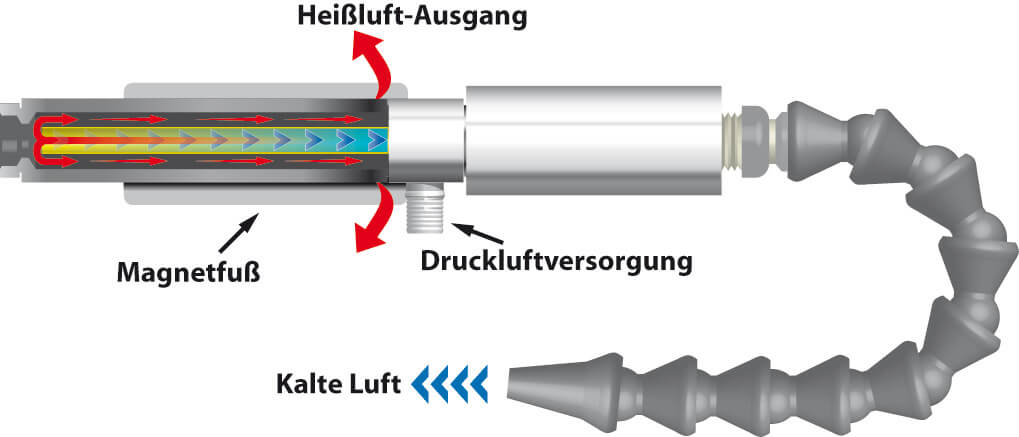

Comment fonctionne un pistolet à air froid
Les pistolets à air froid standard et haute performance contiennent un Vortex Tube qui convertit l’air comprimé ordinaire en deux flux à basse pression, l’un chaud et l’autre froid (pour des informations complètes sur le fonctionnement des Vortex Tubes, voir le chapitre « Tubes Vortex et produits Spot Cooling » sur ce site Web). Le flux d’air chaud du pistolet à air froid s’échappe à l’extrémité chaude par le silencieux fixé, tandis que l’air froid s’écoule du côté froid de manière insonorisée par le tuyau flexible qui amène le froid directement à la zone à refroidir. La fixation et la portabilité sont facilitées par l’utilisation de la base magnétique fournie.

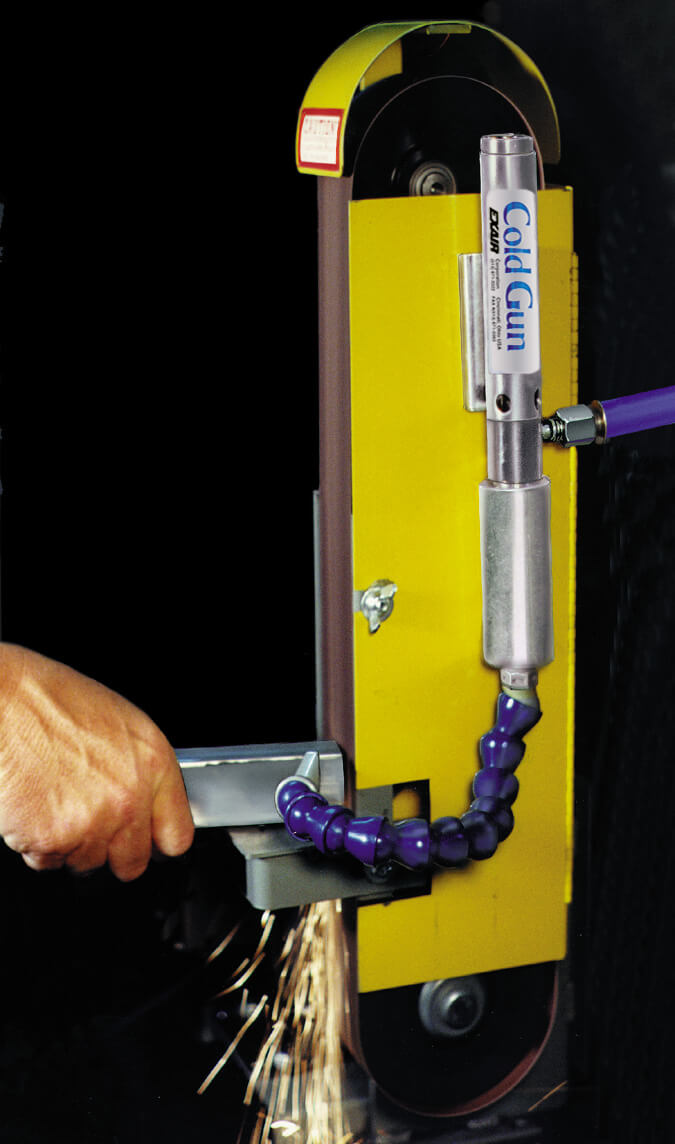

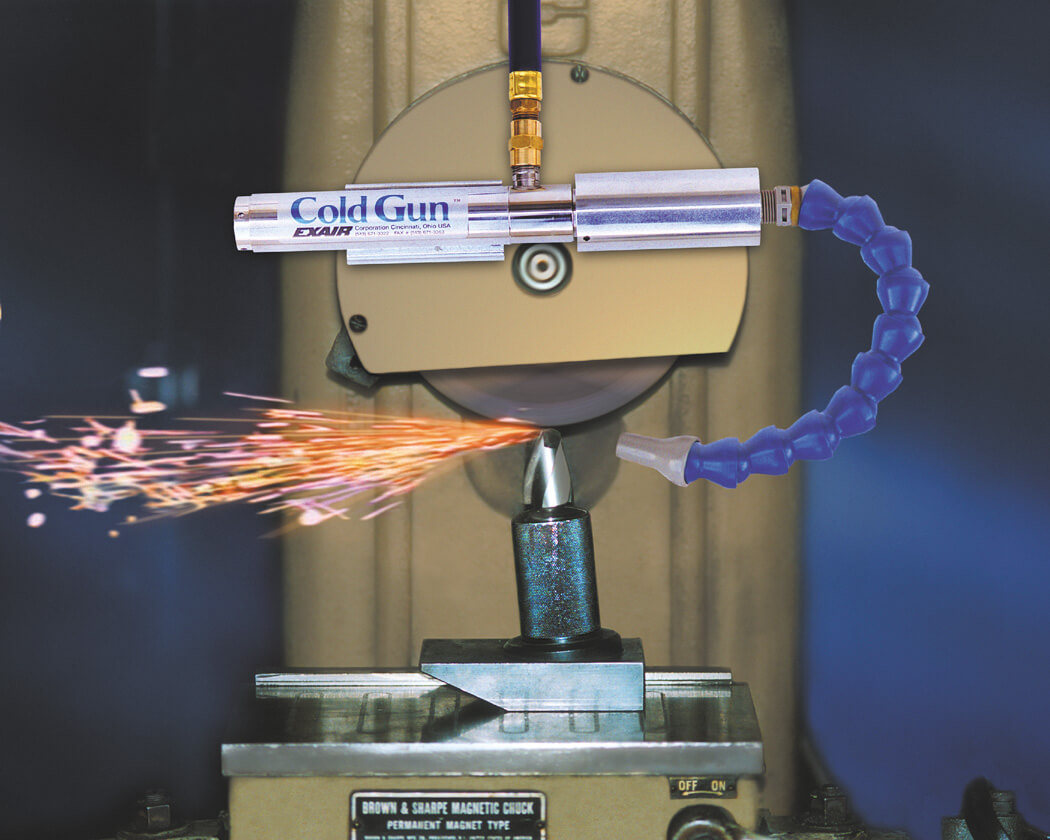

Affûtage d’outils
L’air froid évacue la chaleur qui casserait le carbure et brûlerait les arêtes des outils lors du meulage et de l’affûtage. Sans refroidissement ponctuel, le résultat serait une augmentation de la durée de vie des outils entre les affûtages.

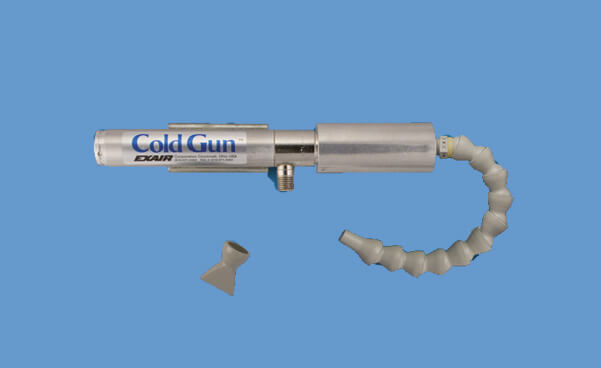

Système de refroidissement du pistolet à air froid modèle 5215J

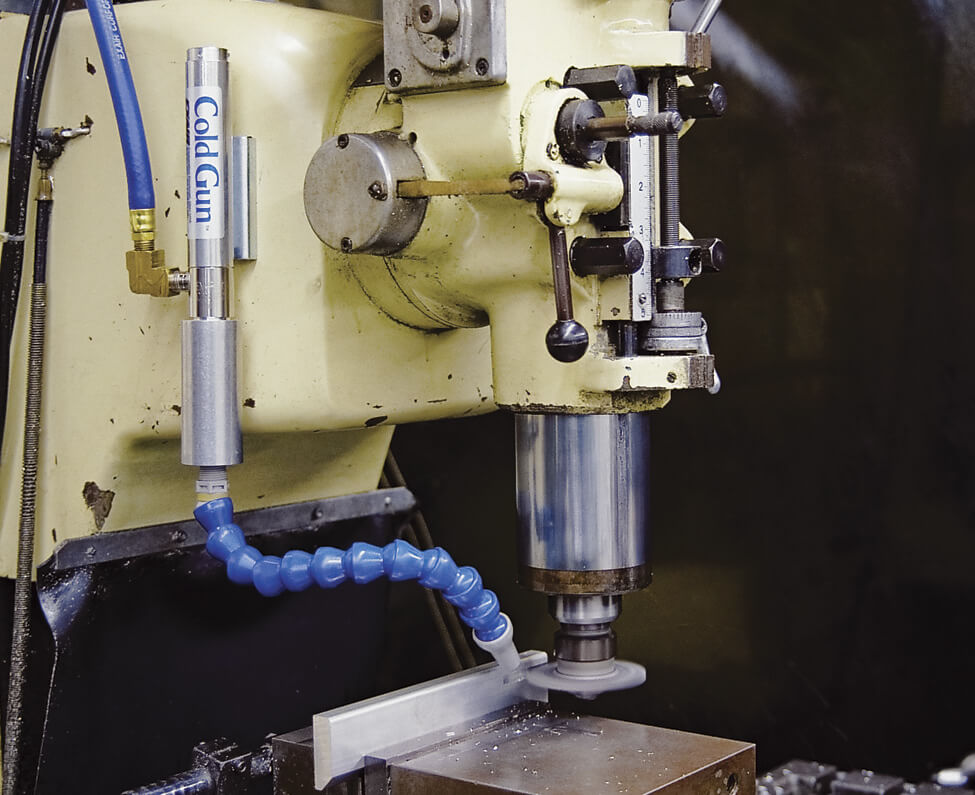

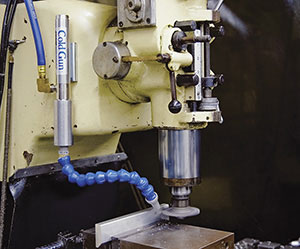

Fraisage et perçage
Des lames de percussion d’un diamètre allant jusqu’à 460 mm ont déjà été refroidies avec le Cold Gun. L’évacuation de la chaleur avec le système de refroidissement ponctuel augmente la durée de vie de l’outil, la vitesse et l’alimentation, et améliore les surfaces.
Cold Gun System modèle 5215J

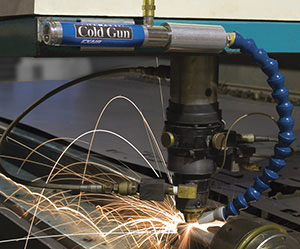

Découpe laser
L’air froid refroidit une pièce découpée au laser pour qu’elle puisse être touchée quelques secondes plus tard. Le High Power Cold Gun a une capacité de refroidissement deux fois supérieure à celle du Standard Cold Gun et refroidit la pièce plus rapidement.

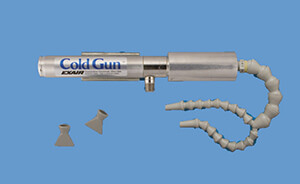

Cold Gun System modèle 5315J

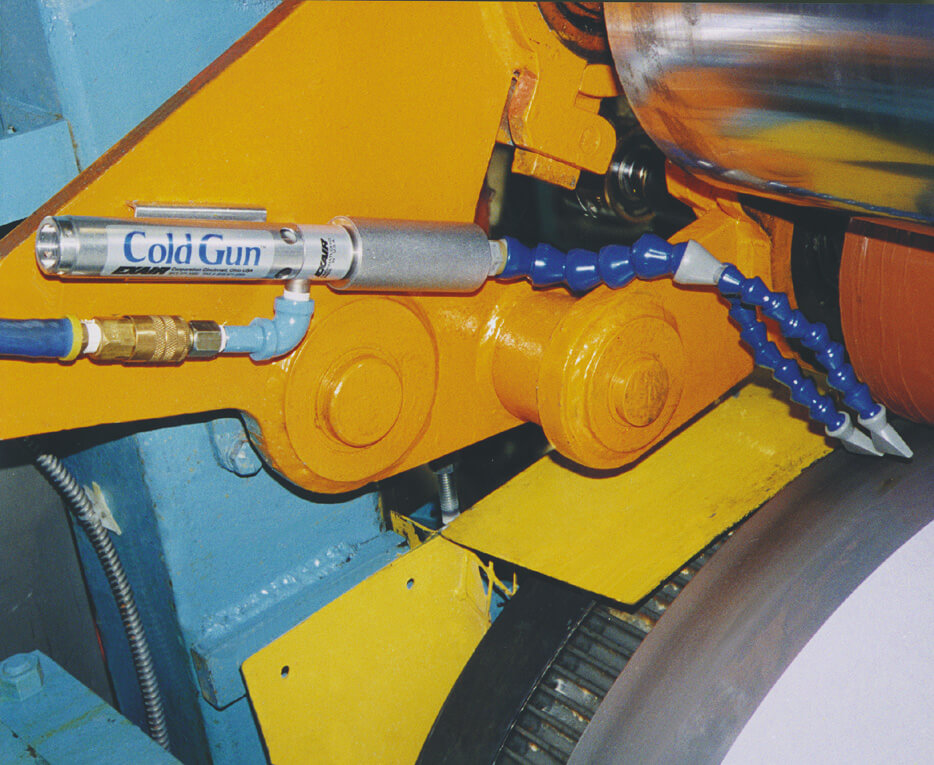

Rouleau de refroidissement
Le refroidissement d’un rouleau avec de l’air à -7 °C (20 °F) empêche le matériau de gonfler, de s’accumuler ou de se fissurer à la surface. La surface métallique transfert la température froide au produit.

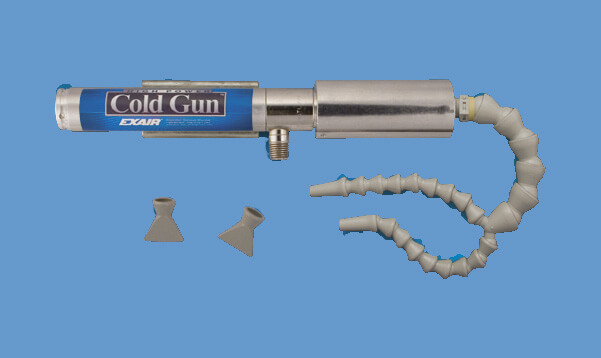

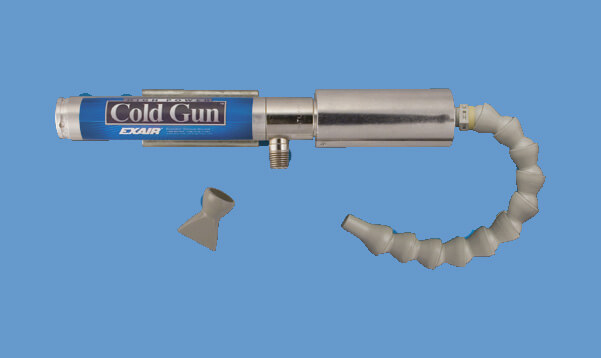

High Power Cold Gun System modèle 5230J
Autres informations produit

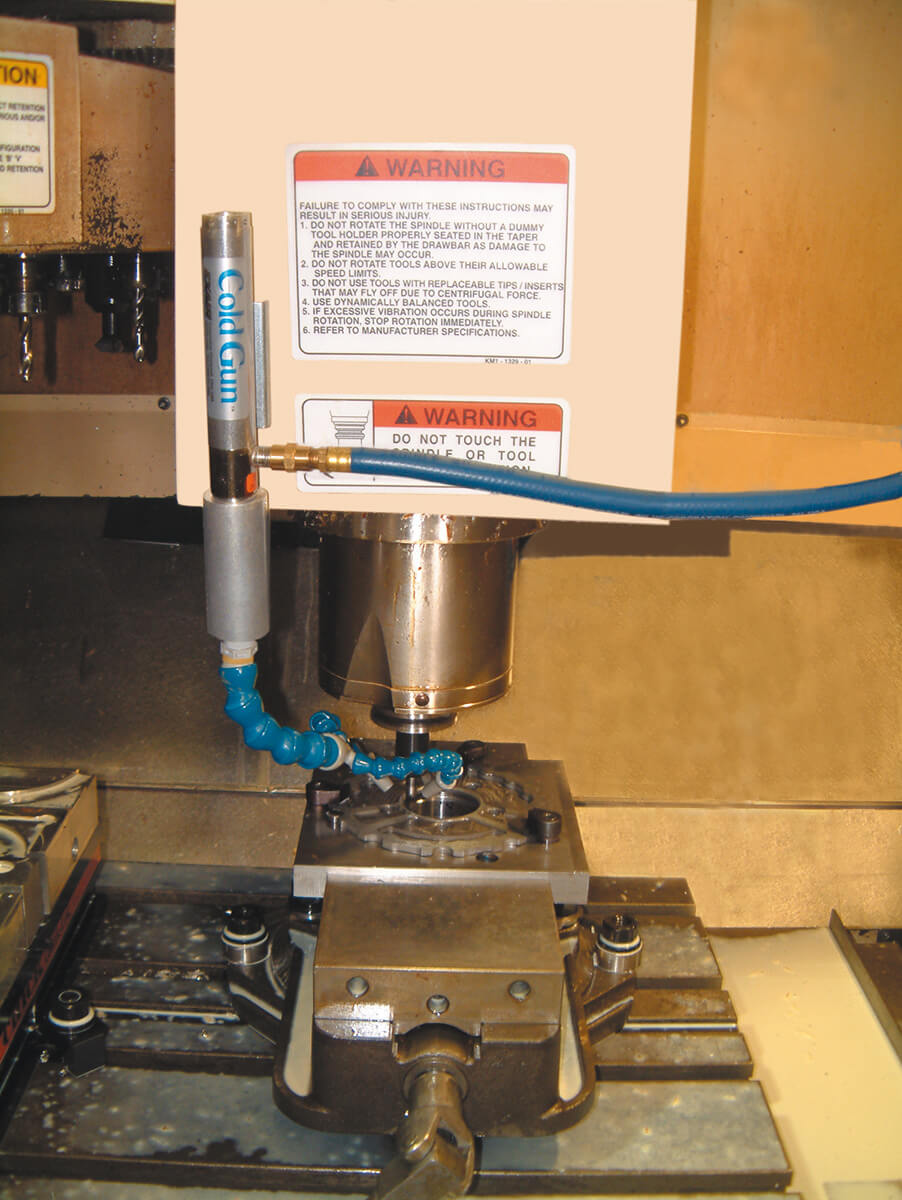

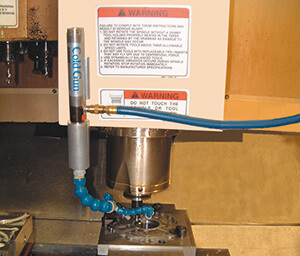

 Le pistolet à air froid, modèle 5315J, refroidit une fraise en carbure sur une machine CNC et augmente la durée de vie de l’outil de 50 % |
| Pression d’alimentation | Consommation d’air | Niveau sonore | ||
|---|---|---|---|---|
| Modèle | PSIG | BAR | l/min | dBA |
| Pistolet à air froid 5015, 5215J, 5315J | 100 | 6,9 | 425 | 70 |
| Pistolet à air froid haute puissance 5030, 5230J, 5330J | 100 | 6,9 | 850 | 82 |
Toutes les données en l/min s’entendent en litres standard/normalisés par min.
| Modèle | Description |
|---|---|
| 5015 | Pistolet à air froid (Cold Gun), 425 l/min (sans accessoire) |
| 5215J | Cold Gun System (un seul orifice de sortie du froid) comprenant un pistolet à air froid, un jeu de tuyaux à une pointe avec buse ronde (10 mm), buse plate (32 mm) |
| 5315J | Cold Gun System (deux sorties d’air froid) : comprend un pistolet à air froid, un jeu de tuyaux à deux pointes avec une buse ronde (10 mm) et une buse plate (32 mm) |
| 5030 | Pistolet à air froid haute puissance (High Power Cold Gun), 850 l/min (sans accessoire) |
| 5230J | Cold Gun System haute puissance (un seul orifice de sortie du froid) comprenant un pistolet à air froid haute puissance, un jeu de tuyaux à une pointe avec buse ronde (10 mm), buse plate (32 mm) |
| 5330J | Cold Gun System haute puissance (deux sorties d’air froid) : comprend un pistolet à air froid haute puissance, un jeu de tuyaux à deux pointes avec une buse ronde (10 mm) et une buse plate (32 mm) |
 |
 |
|
 |
 |
|
» Pistolet à air froid (Cold Gun) (PDF en allemand)
Exemple d’utilisation
» Exemple d’application n°170 industrie du tabac – refroidissement de la chaleur de friction (PDF en allemand)
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsLe pistolet à air froid d’EXAIR permet de remplacer les systèmes de brumisation encombrants et d’améliorer les opérations d’usinage à sec avec de l’air propre et froid ! Une nouvelle solution à un problème bien connu. L’accumulation de chaleur lors des opérations d’usinage à sec réduit la durée de vie des outils et la vitesse d’usinage. Le Cold Gun Aircoolant System produit un jet d’air propre et froid à 28 °C (50 °F) en dessous de la température de l’air d’alimentation. Le système fonctionne silencieusement et sans pièces mobiles susceptibles de s’user. Il évacue la chaleur afin de prolonger la durée de vie des outils et d’augmenter la productivité des opérations d’usinage qui ne peuvent pas utiliser de liquide de refroidissement.
