Der Spänesauger von EXAIR ist ein großartiges Produkt – wenn man weiß, wofür man ihn einsetzen kann. Und worauf es bei der Installation ankommt…
Im heutigen Beispiel wurden leider zwei grundlegende Fehler gemacht, sodass die Funktionalität des „Chip Vac“ Spänesaugers nicht gegeben war.
Ein Fall für den EPUTEC-Kundenservice!
Eines vorweg: Dieser Druckluftsauger wurde nicht von uns an den Endkunden geliefert, sondern fand seinen Weg über Dritte (Maschinenenbauer) zum Anwender. Dementsprechend war es uns im Vorfeld nicht möglich, wichtige Installationshinweise sowie eine generelle Empfehlung zur Absaugung zu geben.
Irgendetwas stimmt hier nicht! Kontaktaufnahme mit der EPUTEC Kundenberatung
Glücklicherweise fiel den Mitarbeitern in der Produktion irgendwann auf, dass der eigentlich kraftvolle Industriesauger nicht annähernd die gewünschte Leistung erbrachte. Per E-Mail bekamen wir eine Schilderung des Problems: Der Auffangbeutel blieb leer, während der Arbeitsbereich weiterhin schmutzig war. Unsere Kundenberatung fand das seltsam, denn diese druckluftbetriebenen Sauger funktionieren normalerweise einwandfrei. Aufgrund der ungewöhnlichen Symptomatik entschied unser Vertriebsingenieur, sich ein eigenes Bild zu machen, und fuhr kurzerhand zum Werk (das erste Foto zeigt die Situation beim Eintreffen vor Ort).
Wo ist die Luft? Dem Spänesauger geht die Puste aus

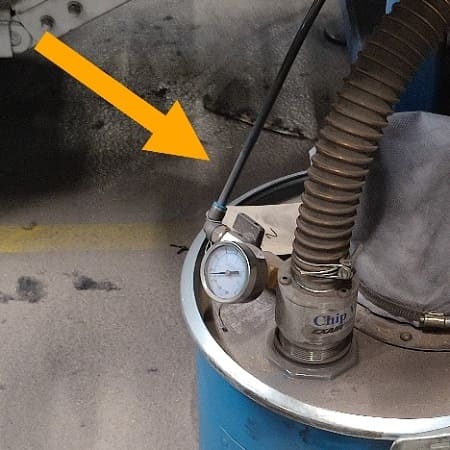

Bei Ankunft in der Fertigungshalle fiel sofort die Druckluftleitung auf, an die der Spänesauger angeschlossen war. So hatte der flexible Schlauch (siehe Pfeil) einen Durchmesser von maximal 6 bis 8 mm und war damit zu klein für die geplante Anwendung.
Zur Erklärung: Bei Druckluftanwendungen ist neben dem Betriebsdruck des Kompressors auch die gelieferte Menge Luft pro Zeiteinheit (Normkubikmeter/Stunde) eine elementare Voraussetzung für die Prozesssicherheit. Gleiches gilt für die tatsächlich ankommenden Luftvolumina (Normliter/Minute) an den Endverbrauchern wie Luftdüsen, Blaspistolen, etc.
Bei unserem Chip Vac bedeutet das, dass der Druckluftschlauch einen Innendurchmesser von 3/8 Zoll (ca. 9,5 mm) haben muss, um einen Leistungsdruckabfall zu verhindern.
Wo sind die Späne? Ein Spänesauger ohne Aufgabe
Nachdem die Druckluftversorgung geklärt war, gab es eine zweite Überraschung, als unser Fachmann nach den Spänen fragte, für deren Absaugung ein Chip Vac üblicherweise dient. Denn Späne waren weit und breit nicht zu entdecken.

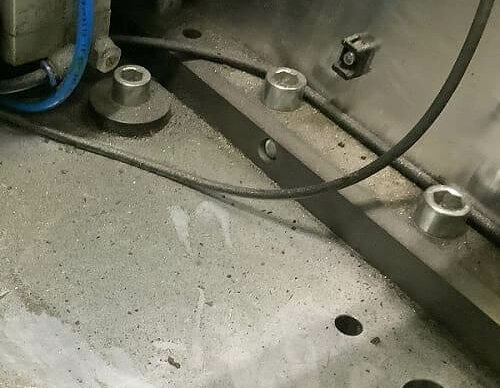

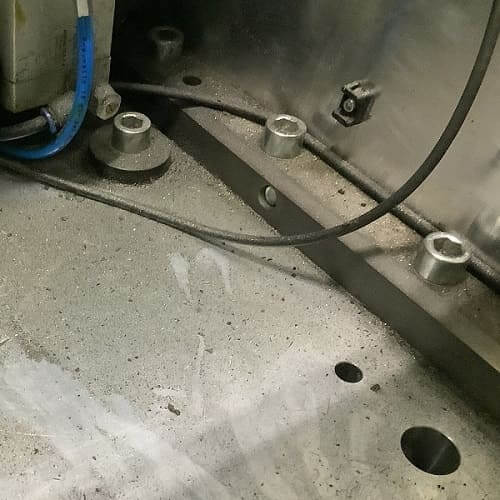

Stattdessen entstand an dieser Maschine lediglich gesundheitsgefährdender Metallstaub, der so fein war, dass er den Filterbeutel des Chip Vacs mühelos durchdringen konnte. Damit hatten wir nicht gerechnet. Ein Spänesauger war hier also absolut fehl am Platz und definitiv nicht das, was wir für diese Anwendung angeboten hätten.
Wir finden immer eine Lösung! Und manchmal auch zwei
Immerhin konnten wir dem Betriebsleiter zwei unkomplizierte Lösungsvorschläge unterbreiten. Nach kurzer Überprüfung der örtlichen Gegebenheiten empfahlen wir entweder die Nachrüstung einer Exair Venturidüse für den Abtransport zur Zentralabsaugung oder alternativ einen druckluftbetriebenen Industriesauger mit HEPA-Filter, um die Atemwege der Maschinenbediener effektiv zu schützen. Und für den arbeitslosen Chip Vac findet sich bestimmt schnell ein anderer Platz, an dem er dann endlich zeigen kann, was er draufhat.
