GEN4 Super Ion Air Knife
Dieser kraftvolle Ionisator verhindert Stauung, Reißen, elektrische Schläge und Staub bei einem Abstand von bis zu 6 m Entfernung!
Was ist das GEN4 Super Ion Air Knife?
Der ionisierende Luftvorhang GEN4 Super Ion Air Knife mit einer um 34 % verbesserten Leistung entfernt statische Aufladung von Plastikteilen, Textilien, Papierstapeln und anderen Produktoberflächen, auf denen Reißen, Stauung oder elektrische Schläge ein Problem darstellen. Der laminare Luftvorhang reinigt Oberflächen von Statik, Partikeln, Staub und Schmutz. Die Produktionsgeschwindigkeit, Produktqualität sowie Oberflächenreinheit können sich dadurch drastisch verbessern.

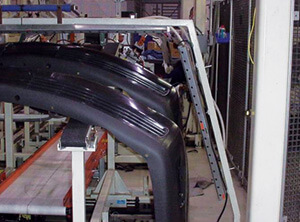

Stoßstangen, Karosserien und Instrumententafeln werden vor dem Lackieren von Staub und Fasern gereinigt.
Wozu das GEN4 Super Ion Air Knife?

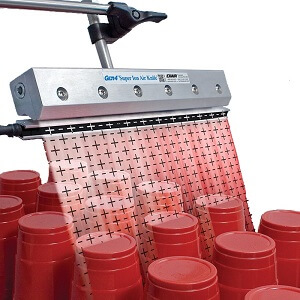

Das GEN4 Super Ion Air Knife (ionisierender Luftvorhang) überflutet einen Oberflächenbereich mit Ionen, die statische Elektrizität beseitigen – bis zu einer Entfernung von 6,00 m. Es wird ein gleichmäßiger Luftstrom über die gesamte Länge des Ionisators erzeugt, der bei kritischen Oberflächen wie Geweben keine Ausrichtungsfehler verursacht. Die Stärke kann von einem „heftigen Wind“ bis zu einer „Brise“ eingestellt werden. Das GEN4 Super Ion Air Knife wird elektrisch betrieben, ist berührungssicher und hat keine beweglichen Teile. Es benötigt außerdem nur 105 l/min (Standardliter pro Minute) pro 300 mm Länge bei 0,3 bar. Der Geräuschpegel des Ionisators ist mit 50 dBA bei den meisten Anwendungen erstaunlich niedrig.

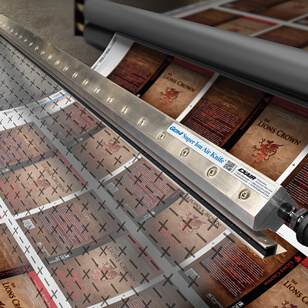

Das 48″ GEN4™ Super Ion Air Knife (1219 mm) neutralisiert die statische Elektrizität und reinigt die Oberfläche des Papiers.
Wie GEN4 Super Ion Air Knives funktionieren

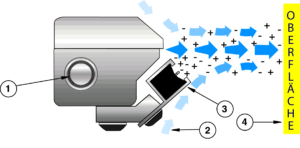

Druckluft fließt durch einen Einlass (1) in die Mischkammer des GEN4 Super Ion Air Knife. Der Strom wird auf eine präzise, geschlitzte Öffnung gerichtet. Wenn der Primärluftstrom austritt, erzeugt er eine gleichförmige Luftschicht über die gesamte Länge, die sofort umgebende Raumluft (2) hereinzieht. Eine elektrisch betriebene GEN4 Ionisierungsleiste (3) füllt den Luftvorhang mit positiven und negativen Ladungen. Der Luftstrom führt diese Elektrostatik beseitigenden Ionen zur Produktoberfläche (4), wo diese augenblicklich neutralisiert und von Staub und anderen Teilchen gereinigt wird.
Verbesserte Leistung und Funktionssicherheit
Ionisierungsleisten sind ohne ein Luftzufuhrsystem weniger effektiv. Wenn eine Leiste allein benutzt wird, muss sie maximal 50 mm von der geladenen Oberfläche entfernt montiert werden, um diese vollständig zu neutralisieren. Diese nahe Montage ist unmöglich, wenn die statische Elektrizität in unzugänglichen Bereichen einer Maschine erzeugt wird. Die Ionenabdeckung ist minimal bei unregelmäßig geformten Teilen oder wenn es sich um hohe Produktionsgeschwindigkeiten handelt. Die richtige Art von Luftzufuhr ist entscheidend. Gebläse erzeugen einen ungleichmäßigen, turbulenten Luftstrom, der zulassen kann, dass die positiven und negativen Ionen rekombinieren, bevor sie das geladene Material treffen. Sie sind groß, unterliegen mechanischer Abnutzung und liefern eine begrenzte Steuerung des Luftstroms. Das kompakte GEN4 Super Ion Air Knife benutzt eine kleine Menge Druckluft, um eine ausgeglichene, laminare Luftschicht zu erzeugen, die die Ionen zur geladenen Oberfläche trägt, selbst wenn diese weit entfernt ist. Durchfluss und Stärke des Ionisators lassen sich leicht steuern, und es gibt keine beweglichen Teile, die sich abnutzen können.
Zusätzliche Merkmale
- Drucklufteinlässe befinden sich an jedem Ende und unten am Super Ion Air Knife. Mehrere ionisierende Luftvorhänge können ohne Luftlücke aneinandergereiht montiert werden.
- Abstandsfolien können leicht installiert werden, falls zusätzliche, kraftvolle Geschwindigkeit benötigt wird.
- Die Primärluft trifft auf keine Fläche des Ionisierenden Luftvorhanges, wodurch der Geräuschpegel niedrig gehalten wird.
- Der Einsatzspritzguss der Edelstahl-Ionenemitter in einem dauerhaften Kunststoff verhindert eine potenzielle Schmutzansammlung, die Leistung beeinträchtigen oder eventuell die Ionisierungsleiste kurzschließen könnte.
- Die Emitterspitzen sind scharf und aus haltbarem Edelstahl.
- Das Versorgungskabel ist abgeschirmt und hat eine eingebaute Erdung. Der mit Gewinde versehene Bajonettsteckverbinder ist vollständig montiert und gebrauchsbereit.
- Es sind Super Ion Air Knife Kits (Bausätze) erhältlich, die alle zum Betrieb notwendigen Bauteile enthalten.

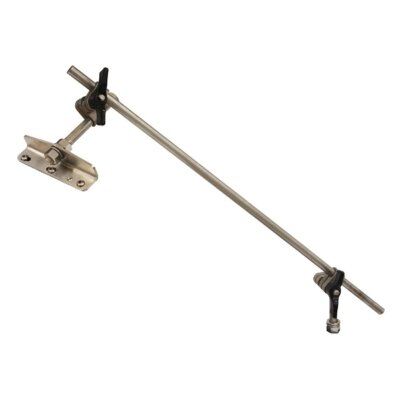

Universelles Air Knife Befestigungssystem
Erlaubt eine exakte Positionierung Ihres Air Knife’s
Das Universal Air Knife Befestigungssystem wird für die genaue Positionierung des Luftmessers benutzt. Sie kann bei den meisten Luftmessern (Super Air Knife, Standard Air Knife und Full-Flow Air Knife) entweder an der Ober- oder an der Unterseite befestigt werden. Die Air Knife Universalhalterung ist aus langlebigem Edelstahl konstruktiert und für eine Vielzahl von industriellen Anwendungen geeignet. Somit kann die statische Entladung gezielt ausgerichtet werden.
Dieses Befestigungssystem kann auch für die GEN4 Ionisatoren von EXAIR verwendet werden. Bei den GEN4 Super Ion Air Knife-Modellen kann es an der Oberseite montiert werden. Eine Montage an der Unterseite ist bei GEN4 Super Ion Air Knife-Modellen möglich, die eine Länge von 457 mm und mehr aufweisen. Bei den GEN4 Standard Ion Air Knife-Modellen kann es bei jeder Länge an der Oberseite montiert werden. Eine Montage an der Unterseite ist bei GEN4 Standard Ion Air Knife-Modellen möglich, die eine Länge von 229 mm und mehr aufweisen.
Weitere Produktinformationen
 Das GEN4 Super Ion Air Knife beseitigt die statische Aufladung auf Etiketten, die für PET Kunststoffflaschen verwendet werden. |
| Eingangsdruck | Luftverbrauch* | Geräuschpegel | Ableitung 5kV** | |
|---|---|---|---|---|
| PSIG | BAR | l/min | dBA | Sekunden |
| 5 | 0,3 | 105 | 39 | 0,40 |
| 10 | 0,7 | 156 | 51 | 0,33 |
| 20 | 1,4 | 372 | 57 | 0,26 |
| 40 | 2,8 | 576 | 61 | 0,23 |
| 60 | 4,1 | 780 | 65 | 0,21 |
| 80 | 5,5 | 984 | 69 | 0,20 |
| 100 | 6,9 | 1188 | 72 | 0,18 |
** 6″ (152 mm) vom Ziel entfernt
| Modell | Beschreibung |
|---|---|
| 112003 | 3″ (76 mm) GEN4 Super Ion Air Knife |
| 112006 | 6″ (152 mm) GEN4 Super Ion Air Knife |
| 112009 | 9″ (229 mm) GEN4 Super Ion Air Knife |
| 112012 | 12″ (305 mm) GEN4 Super Ion Air Knife |
| 112018 | 18″ (457 mm) GEN4 Super Ion Air Knife |
| 112024 | 24″ (610 mm) GEN4 Super Ion Air Knife |
| 112030 | 30″ (762 mm) GEN4 Super Ion Air Knife |
| 112036 | 36″ (914 mm) GEN4 Super Ion Air Knife |
| 112042 | 42″ (1067 mm) GEN4 Super Ion Air Knife |
| 112048 | 48″ (1219 mm) GEN4 Super Ion Air Knife |
| 112054 | 54″ (1372 mm) GEN4 Super Ion Air Knife |
| 112060 | 60″ (1524 mm) GEN4 Super Ion Air Knife |
| 112072 | 72″ (1829 mm) GEN4 Super Ion Air Knife |
| 112084 | 84″ (2134 mm) GEN4 Super Ion Air Knife |
| 112096 | 96″ (2438 mm) GEN4 Super Ion Air Knife |
| 1120108 | 108″ (2743 mm) GEN4 Super Ion Air Knife |
| GEN4 Super Ion Air Knife besteht aus Super Air Knife und montierter Ionisierungsleiste | |
| Zubehör und Komponenten | |
|---|---|
| Modell | Beschreibung |
| 8003 | 3″ (76 mm) GEN4 Ionisierungsleiste |
| 8006 | 6″ (152 mm) GEN4 Ionisierungsleiste |
| 8009 | 9″ (229 mm) GEN4 Ionisierungsleiste |
| 8012 | 12″ (305 mm) GEN4 Ionisierungsleiste |
| 8018 | 18″ (457 mm) GEN4 Ionisierungsleiste |
| 8024 | 24″ (610 mm) GEN4 Ionisierungsleiste |
| 8030 | 30″ (762 mm) GEN4 Ionisierungsleiste |
| 8036 | 36″ (914 mm) GEN4 Ionisierungsleiste |
| 8042 | 42″ (1067 mm) GEN4 Ionisierungsleiste |
| 8048 | 48″ (1219 mm) GEN4 Ionisierungsleiste |
| 8054 | 54″ (1372 mm) GEN4 Ionisierungsleiste |
| 8060 | 60″ (1524 mm) GEN4 Ionisierungsleiste |
| 8072 | 72″ (1829 mm) GEN4 Ionisierungsleiste |
| 8084 | 84″ (2134 mm) GEN4 Ionisierungsleiste |
| 8096 | 96″ (2438 mm) GEN4 Ionisierungsleiste |
| 80108 | 108″ (2743 mm) GEN4 Ionisierungsleiste |
| 7960 | GEN4 Netzanschluss (wählbar 115V/230V, 50/60 Hz), 2 Ausgänge |
| 7961 | GEN4 Netzanschluss (wählbar 115V/230V, 50/60 Hz), 4 Ausgänge |
| 7905 | Static Meter (Messgerät) |
| 9060 | Universelles Air Knife Befestigungssystem |
| 9076 | Druckluftversorgungs-Set für Super Air Knives 24″ – 42″ Größe -bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer |
| 9077 | Druckluftversorgungs-Set für Super Air Knives 48″ – 54″ Größe -bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer |
| 9078 | Druckluftversorgungs-Set für Super Air Knives 60″ – 84″ Größe (1524-2134mm) -bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer |
| 9079 | Druckluftversorgungs-Set für Super Air Knives 90″ – 108″ Größe (2286-2743mm) -bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer |
| 900517 | Montage-Kit Universal in Edelstahl 303/304 -bestehend aus Montagewinkel (900503) und Schrauben, Muttern, Scheiben |
| 9055 | EFC (40 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 40 SCFM-Magnetventil, 1/4 NPT |
| 9056 | EFC (100 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 100 SCFM-Magnetventil, 1/2 NPT |
| 9057 | EFC (200 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 200 SCFM-Magnetventil, 3/4 NPT |
| 9064 | EFC (350 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 350 SCFM-Magnetventil, 1 NPT |
| xxxx | Passende Filter und Wartungseinheiten finden Sie hier. |
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
Das GEN4 Netzteil Modell 7960 (mit zwei Ausgängen) oder das GEN4 Netzteil 7961 (mit vier Ausgängen) und Wahlschalter für 115 V oder 230 V ist für den Betrieb erforderlich.
Das Netzteil ist UL-listed gemäß US- und kanadischer Sicherheitsstandards und entspricht den CE- sowie RoHS-Vorschriften. Klicken Sie hier, um mehr Informationen zu erhalten.
Blogbeiträge

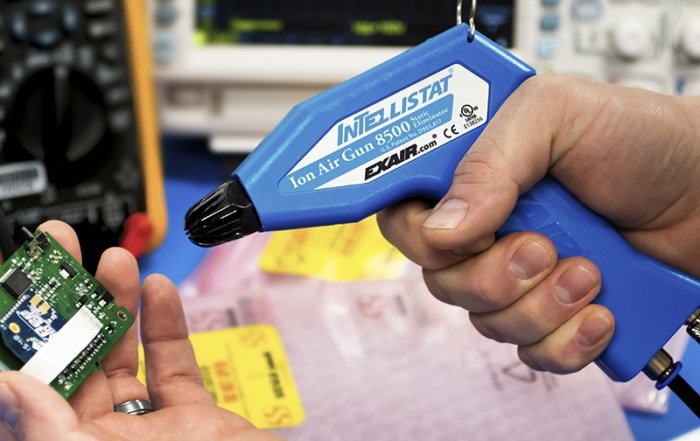

Neue Reinraumklasse für die Intellistat Ion Air Gun
